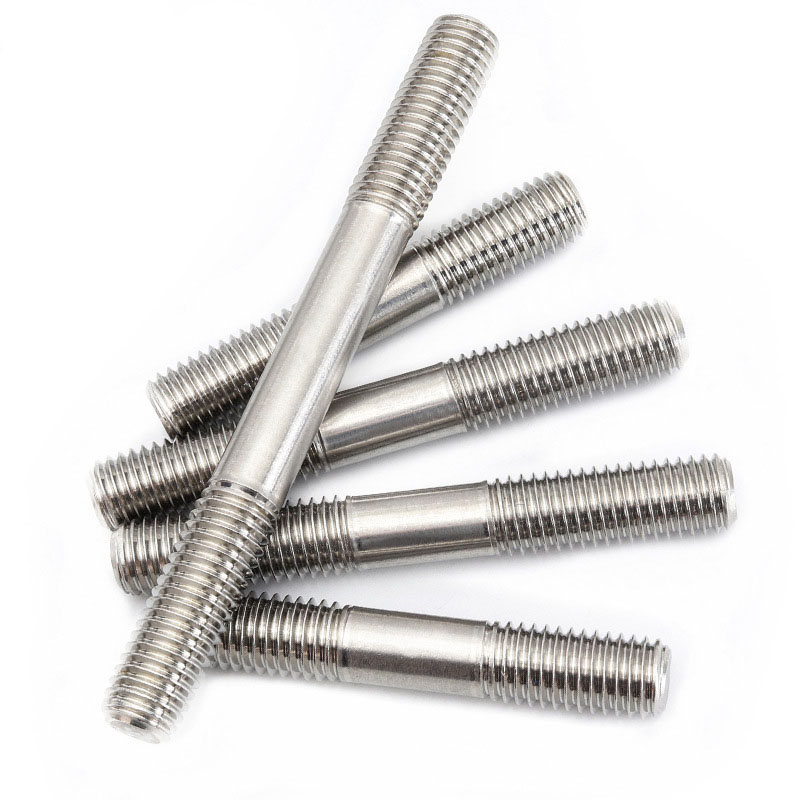

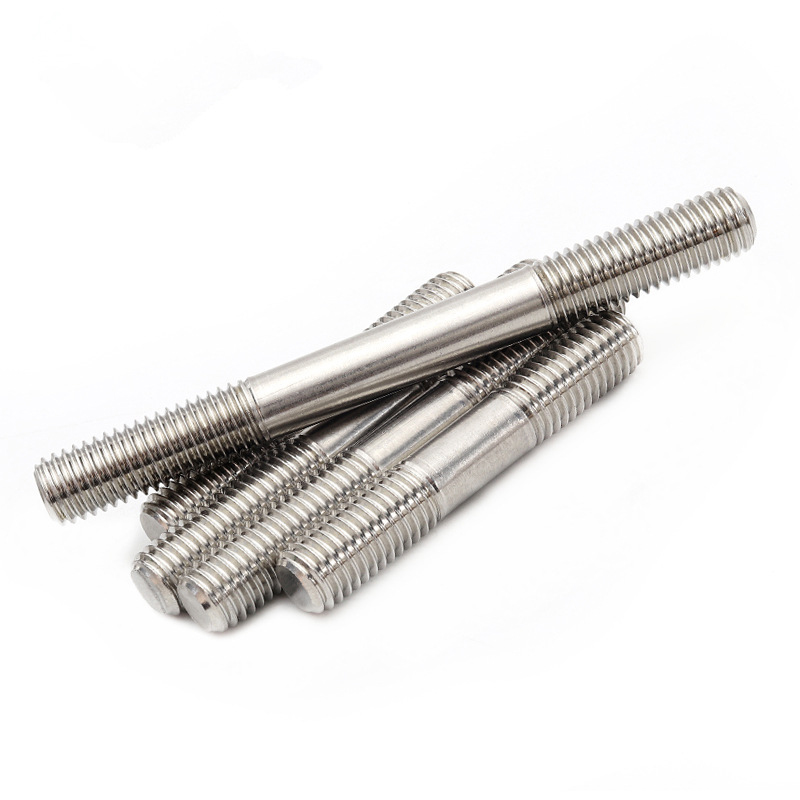

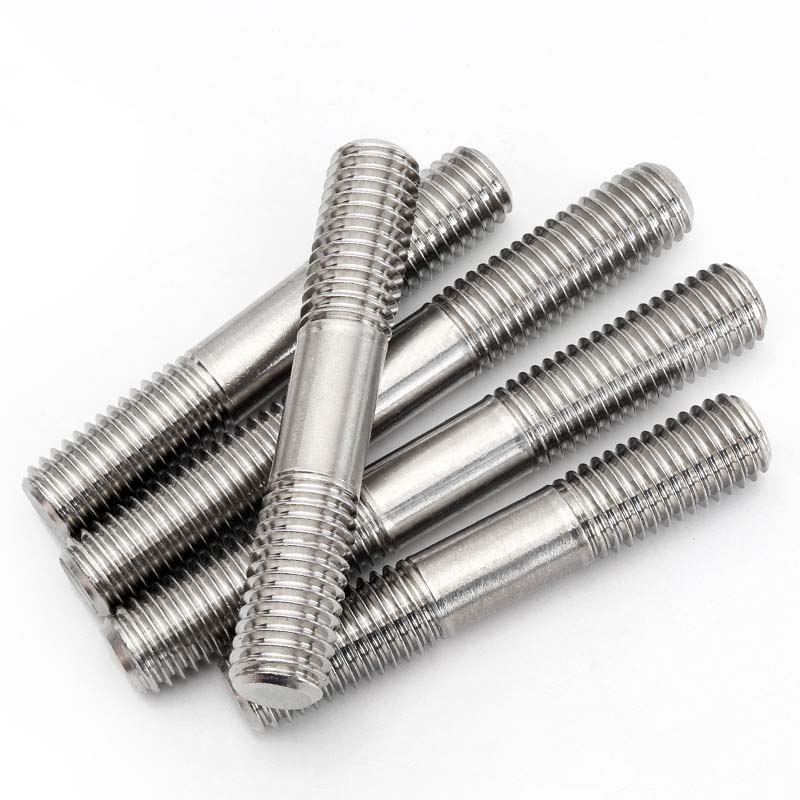

Perno de doble extremo tipo B

Los pernos de doble extremo tipo B tienen roscas en ambos extremos y una varilla pulida en el medio. El diámetro de la varilla pulida es aproximadamente igual al diámetro de paso de la rosca y tiene buena flexibilidad. Los pernos producidos por el proveedor Xiaoguo® son duraderos y cumplen con el estándar de implementación GB/T 900-1988.

Enviar Consulta

Descripción del Producto

El perno de doble extremo tipo B es una varilla de metal con roscas en ambos extremos. Las longitudes de los hilos en ambos extremos son diferentes, lo que puede adaptarse a materiales de conexión de diferentes espesores. El diámetro de la parte media de la varilla lisa es el mismo que el de la rosca, lo que la hace muy flexible de usar.

Type B Double End Stud

Aplicaciones y parámetros

Los pernos de doble extremo tipo B se utilizan en la industria de fabricación de maquinaria. Al montar la máquina herramienta, utilícela para fijar la mesa de trabajo y la cama. Atornille el extremo corto en el orificio roscado de la cama y, después de que el extremo largo pase por la mesa de trabajo, apriételo con una tuerca. Puede soportar la vibración durante el procesamiento.

Al reparar el motor, se utilizan pernos tipo B para reemplazar la cubierta del extremo. El extremo corto se fija a la carcasa del motor y el extremo largo se conecta a la cubierta del extremo para garantizar que la cubierta del extremo no se afloje cuando el motor esté en funcionamiento y proteger las partes internas. Pueden soportar la vibración y el peso durante el funcionamiento del equipo, evitar que el equipo se mueva y garantizar la seguridad de la producción.

Estos pernos de doble extremo B resolvieron el problema de alineación. Primero, atornille completamente los espárragos en un componente, luego ajuste la posición y finalmente apriete la tuerca en el extremo libre. Esto es crucial para nivelar la base mecánica sobre cuñas irregulares. Pueden distribuir uniformemente la carga. El engrane uniforme de los hilos en ambos extremos puede evitar tensiones desiguales en el sistema de soporte o en las uniones del puente.

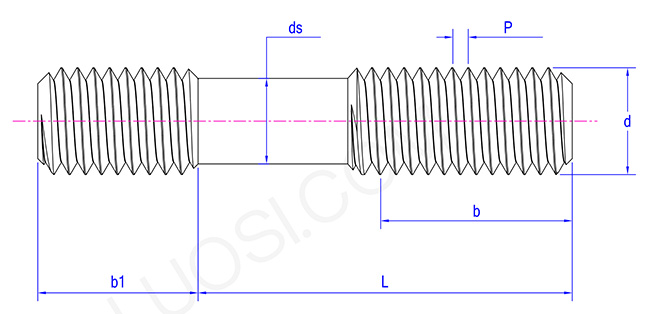

Parámetros del producto

Lun	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 máximo	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Ventajas

Los pernos de doble extremo tipo B son su gran adaptabilidad. Debido a que las longitudes de las roscas en ambos extremos son diferentes, se puede atornillar un componente de base más grueso en un lado y una parte más delgada se puede fijar con una tuerca en el otro lado, sin necesidad de arandelas adicionales. Por ejemplo, al fijar la base del equipo, el extremo corto se atornilla a la base de hormigón y el extremo largo pasa a través de la cubierta trasera y se aprieta con una tuerca. El funcionamiento es sencillo.
