Pernos prisioneros de doble extremo

¿Qué es un perno prisionero de doble extremo?

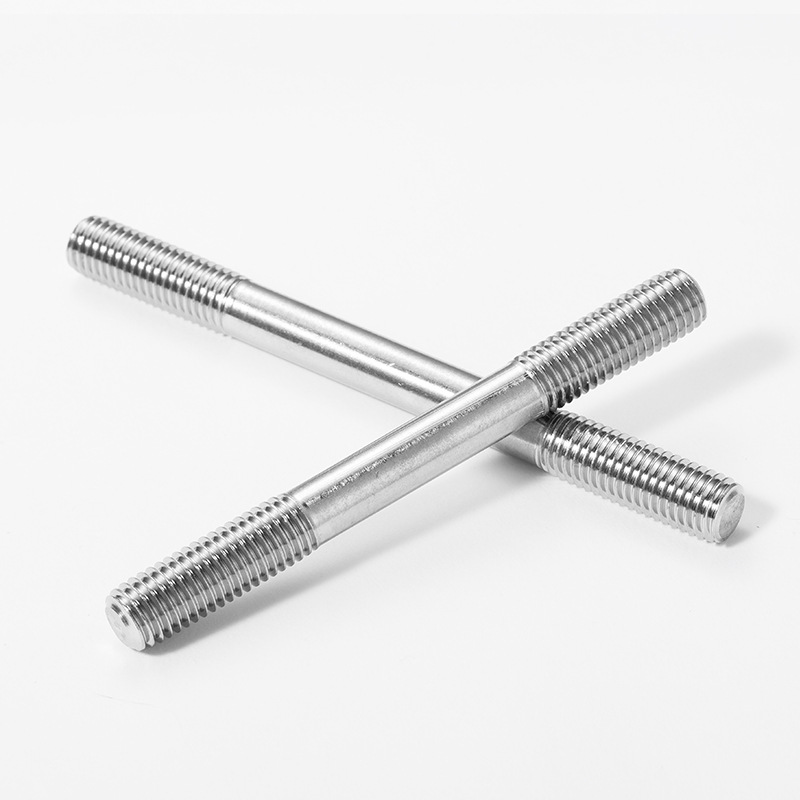

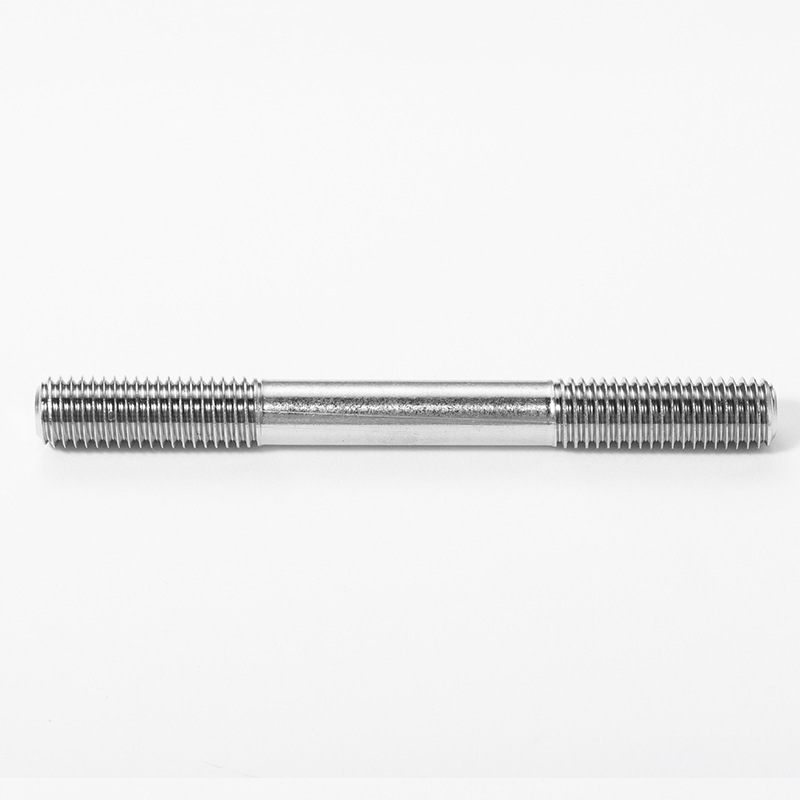

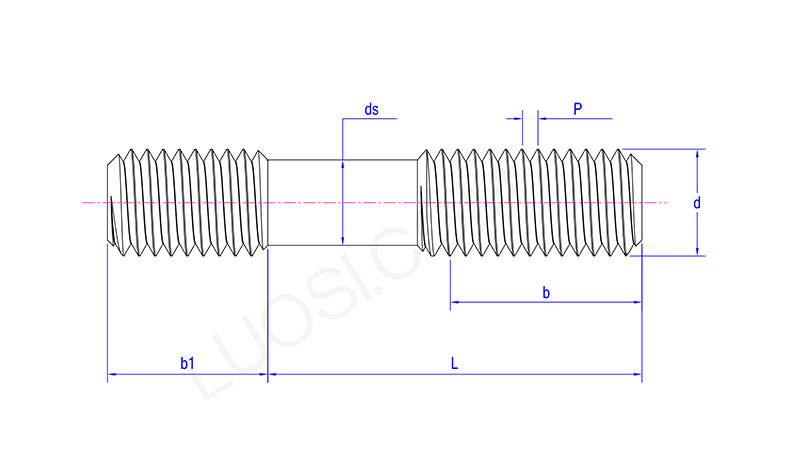

Los pernos prisioneros de doble extremo tienen roscas en ambos extremos y una sección sin rosca en el medio. Este diseño es diferente de los pernos de rosca completa. Ambos tipos de pernos prisioneros funcionan muy bien en sus respectivos campos de aplicación.

En primer lugar, se suelen utilizar junto con dos tuercas hexagonales (a veces con arandelas) para la instalación. Un extremo se puede atornillar en el orificio roscado del sustrato y el otro extremo se conecta fijamente al componente con una tuerca, lo que garantiza una fijación firme y una distribución uniforme de la tensión.

En segundo lugar, la parte media no ranurada ayuda a conseguir una alineación precisa durante el montaje, evitando interferencias entre las roscas. Al mismo tiempo, puede reducir la concentración de tensiones, haciendo que el montante sea más resistente y menos propenso a romperse bajo cargas pesadas.

¿Cuáles son los principales tipos de pernos prisioneros de doble extremo?

Permítanos presentarle los principales tipos de pernos prisioneros de doble extremo.

Los explicaremos desde los siguientes tres aspectos.

(1) Clasificación de estructuras de hilos

Tipo de sujeción: Ambos extremos tienen la misma longitud de rosca y la parte media es una varilla lisa. Cuando se usa, ambos extremos se aprietan con tuercas. Este es el tipo más común.

Tipo de extremo del grifo: las longitudes de los dos extremos del hilo son diferentes. El extremo más largo se utiliza para atornillar en el orificio ciego del componente, mientras que el extremo más corto se utiliza para instalar la tuerca.

Perno de Rosca Continua: También conocido como “varilla de rosca”, significa que toda la longitud de la varilla está roscada, sin ninguna sección lisa. Ofrece la longitud máxima para conexión roscada.

Perno roscado parcial: Solo uno de los extremos o ambos extremos tienen roscas parciales, quedando en el medio un diámetro mayor de la varilla lisa.

（2）Clasificación de propósito especial

Stud de cabeza cuadrada: Un extremo tiene una cabeza cuadrada. Al apretar el otro extremo, se puede utilizar una herramienta para sujetar la cabeza cuadrada, lo que hace que sea conveniente instalarlo en un espacio reducido.

Perno de soldadura: un extremo está diseñado para soldar sobre el sustrato metálico, mientras que el otro extremo tiene roscas para conectar otros componentes.

(3) Clasificación de materiales y grados.

Perno B7: Hecho de acero de aleación de cromo-molibdeno, se somete a un tratamiento térmico y es el tipo de perno más común utilizado en condiciones de trabajo de alta temperatura (normalmente hasta 450 °C) y alta presión.

Perno L7: Adecuado para ambientes de baja temperatura.

Pernos roscados B8/B8M: fabricados en acero inoxidable 304 o 316, con fuerte resistencia a la corrosión.

¿Para qué se utilizan los pernos prisioneros de doble extremo?

Los pernos prisioneros de doble extremo tienen una amplia gama de aplicaciones y se pueden ver en todas partes en la vida diaria. A continuación se muestran algunas descripciones de sus funciones.

(1) Conexión de brida en contenedores de tuberías

El perno pasa a través de dos bridas. Apriete las tuercas en ambos extremos para formar una fuerza de sujeción firme y uniforme.

(2) Aplicación de agujero ciego

Cuando un componente tiene un orificio avellanado (como una culata de cilindro o un bloque de motor) y el otro componente tiene un orificio pasante, el extremo más largo del perno se insertará permanentemente en el orificio avellanado. El otro extremo se instala con una tuerca.

(3) Instalación de estructuras y equipos.

Los pernos prisioneros se utilizan para fijar equipos pesados ​​(como motores, bombas o compresores) a la base o al marco. El perno se fija en la base (o se fija mediante tuercas en ambos lados).

(4) Ambiente de alta presión y alta temperatura

En las industrias petroquímica, de generación de energía y de construcción naval, los pernos de doble extremo suelen estar hechos de acero aleado de alta resistencia (como ASTM A193 B7) o acero inoxidable (B8/B8M). Pueden soportar mejor alta presión, cambios de temperatura y vibraciones.

(5) Aplicaciones que requieren desmontaje frecuente

Cualquier componente del conjunto que necesite un mantenimiento regular, como tapas de inspección, carcasas de bombas o protecciones de máquinas, es adecuado para el uso de pernos prisioneros. Puedes quitar las tuercas repetidamente sin desgastar las roscas.
