Arandelas autoblocantes de dos pliegues

Las arandelas autoblocantes de dos pliegues proporcionadas por la fábrica Xiaoguo® abandonan el método de bloqueo convencional y adoptan el principio antiaflojamiento de tensión en lugar de fricción, lo que mejora significativamente el rendimiento.

Enviar Consulta

Descripción del Producto

El principio central anti-aflojamiento de las arandelas autoblocantes de dos pliegues radica en: convertir ingeniosamente la energía dañina causada por la vibración en la fuerza requerida para el bloqueo. En lugar de confiar en el método tradicional de usar un anillo de retención para evitar el aflojamiento por "fricción", se adoptó un mecanismo más inteligente:

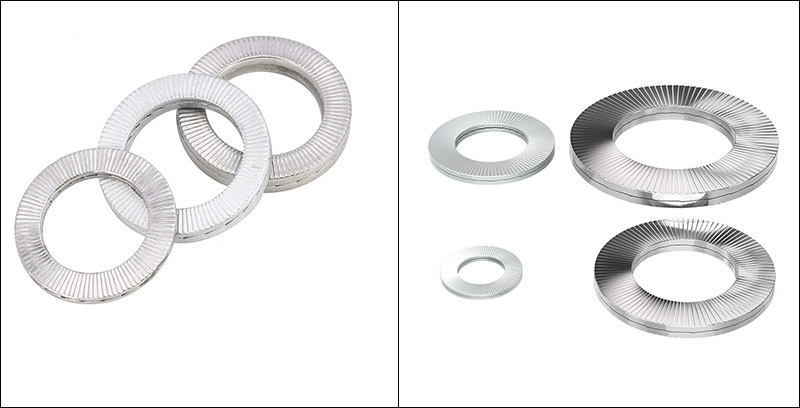

Two Fold Self Locking Washers

(1) Apriete inicial: posicionamiento de doble cara

Durante la instalación, las superficies en forma de cuña de las dos arandelas se alinean entre sí y se utilizan en pares.

Fijación externa: al apretar, los finos dientes radiales de la superficie exterior de las dos arandelas autoblocantes morderán firmemente la cabeza de la tuerca/perno y la superficie de la pieza de trabajo, sellando estrechamente la superficie de contacto y evitando el deslizamiento.

Retención interna: en este punto, las superficies en forma de cuña (dientes grandes) en los lados internos de las dos arandelas están en estrecho contacto entre sí, pero no se ha producido ningún movimiento relativo, lo que proporciona espacio para la acción mecánica posterior.

(2) Aflojamiento desencadenante: desalineación en lugar de deslizamiento

Cuando el equipo está operando en un ambiente vibratorio, la tuerca comienza a mostrar una muy leve tendencia a aflojarse.

Debido al hecho de que la fuerza de fricción de los dientes radiales exteriores es mucho mayor que la de la superficie interior en forma de cuña, no se producirá el movimiento entre la tuerca y las dos arandelas autoblocantes plegables.

El único movimiento es que las dos arandelas "se deslizan fuera de su lugar" una contra la otra a lo largo de la superficie en forma de cuña del lado interior.

(3) Lograr el autobloqueo: la clave del efecto cuña

Cuando el equipo vibra o experimenta fuerzas fluctuantes, la poderosa contrafuerza generada por la superficie en forma de cuña anula inmediatamente estas vibraciones. Esto evita que el perno gire en la dirección opuesta y convierte la energía de vibración en la fuerza de bloqueo de las arandelas autoblocantes de dos pliegues, logrando el efecto de "apretar más cuanto más vibra", evitando así que se afloje desde su causa raíz.

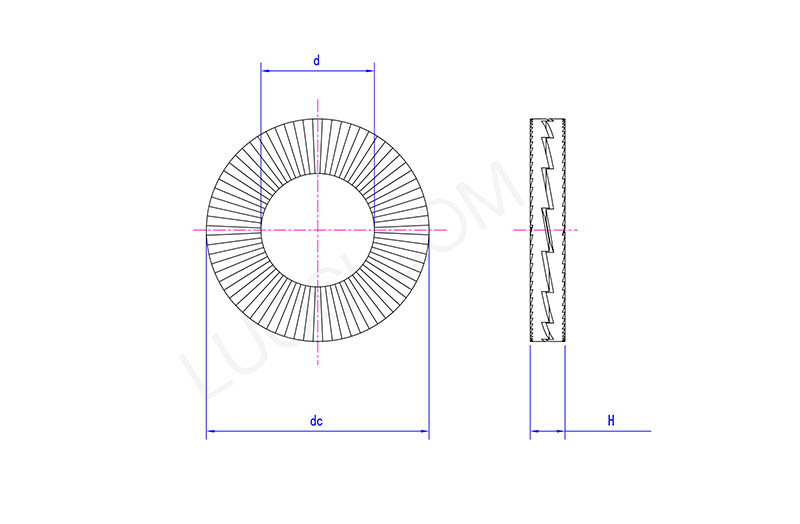

Two Fold Self Locking Washers

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
re máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
altura máxima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H mín.	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
