Arandela de seguridad de cuña de doble pliegue

La arandela de seguridad de cuña doble producida por la fábrica Xiaoguo® presenta una estructura de doble capa y un diseño de doble bloqueo. En comparación con los sujetadores antiaflojamiento tradicionales, su rendimiento es muy superior.

Enviar Consulta

Descripción del Producto

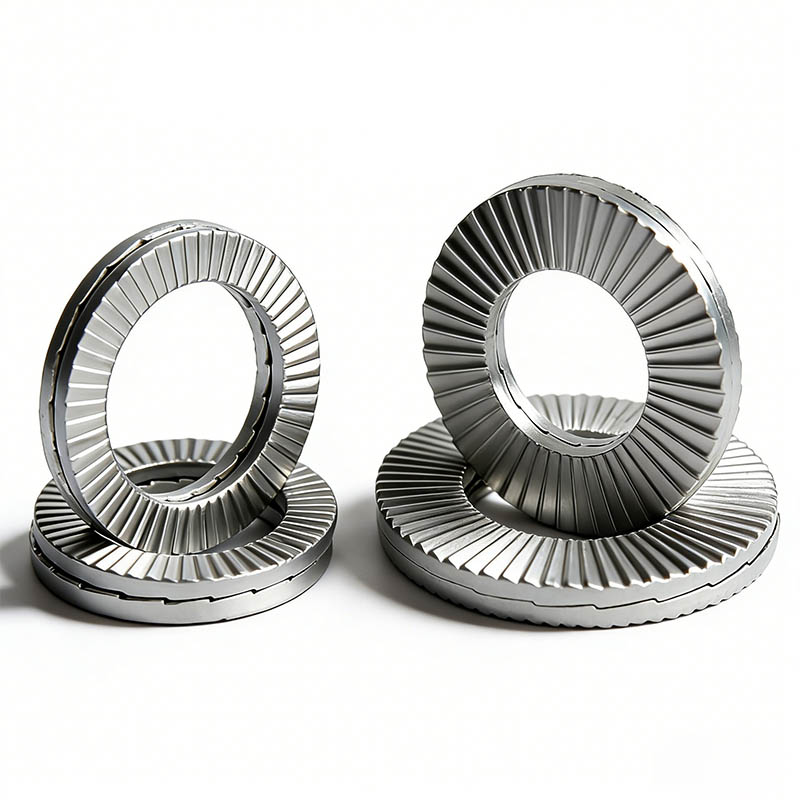

La Arandela de Seguridad de Cuña de Doble Plegado es un sujetador antiaflojamiento avanzado y de alto rendimiento. Utiliza una tecnología única de bloqueo de cuña en lugar del método tradicional que se basa en la fricción. Adopta una estructura de cuña plegada de doble capa, con superficies dentadas en ambos lados. De hecho, está compuesto por un par (dos piezas) de arandelas exactamente idénticas. La estructura única de cada arandela es la clave para lograr su excelente rendimiento antiaflojamiento.

Double Fold Wedge Lock Washer

Características estructurales

La característica estructural principal de la arandela de seguridad de cuña de doble pliegue radica en su diseño de dos juntas, con las superficies interior y exterior realizando respectivamente las funciones de bloqueo y fijación.

(1) Lavadora emparejada

Se combinan dos juntas idénticas para formar un conjunto. Este diseño rompe con la forma tradicional de una sola pieza. Las dos juntas se premontan durante la producción para formar un sistema de bloqueo. Este diseño simétrico se puede reutilizar y no dañará las juntas cuando se desmonte.

(2) Superficie elevada radial

Estos patrones elevados son el lado de la arandela de seguridad de cuña doble que entra en contacto directo con la cabeza de la tuerca, el perno o la superficie del componente conectado. La superficie presenta finos patrones/dentículos elevados radiales. Sirven principalmente para fijar la Arandela de Seguridad de Cuña Doble a esta superficie, "bloqueándola" en su lugar y evitando cualquier deslizamiento entre ellas.

(3) Superficie del diente triangular

Esta es la superficie de contacto en el lado opuesto de la junta. La superficie interior está compuesta por superficies de dientes en forma de cuña distribuidas uniformemente a lo largo de la circunferencia, asemejándose a una leva y también se conoce como "dientes en forma de cuña" o "superficies de dientes inclinadas".

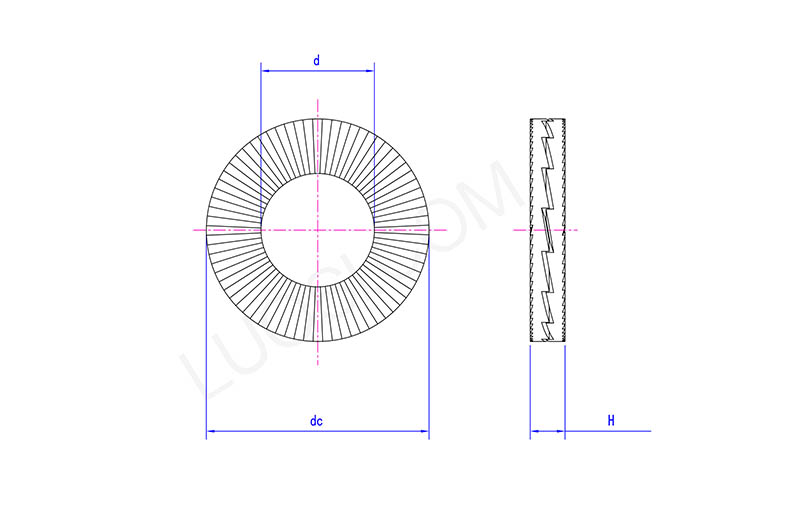

Double Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
re máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
altura máxima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H mín.	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Preguntas frecuentes

(1) ¿Es reutilizable?

Sí, se puede reutilizar varias veces. Su rendimiento de bloqueo no disminuirá fácilmente después de repetidos desmontajes y montajes.

(2) ¿Qué materiales suministran?

Disponemos de versiones de acero para muelles, acero al carbono y acero inoxidable. Los tratamientos de superficie incluyen galvanizado, galvanizado en caliente y óxido negro.

(3) ¿Cuál es la ventaja en comparación con la arandela de seguridad dividida ordinaria?

Mucho mejor resistencia a las vibraciones, efecto de bloqueo más fuerte, no es fácil de fatigar ni deformar, más adecuado para cargas pesadas y ocasiones de alta vibración.
