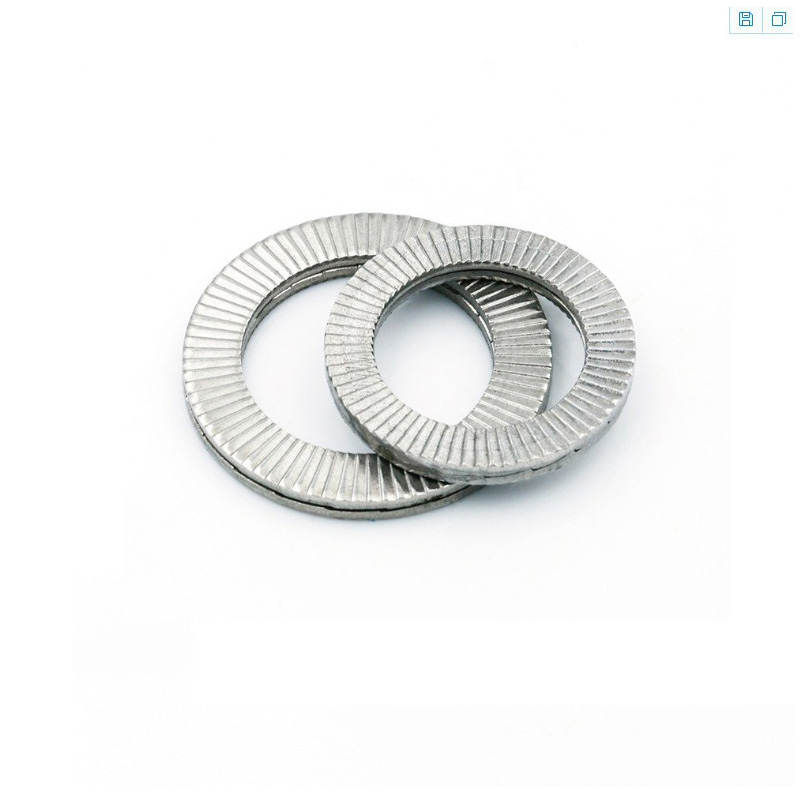

Arandela de seguridad de cuña de dos pliegues

Las arandelas de seguridad de cuña doble del stock de fábrica de Xiaoguo® son reutilizables. Cuando se instalan y desarman de la manera correcta, no se deforman y su rendimiento de bloqueo permanece igual incluso después de un uso repetido.

Enviar Consulta

Descripción del Producto

Producimos arandelas de seguridad de cuña doble con líneas de producción automatizadas. Las materias primas estándar se procesan para fabricar arandelas con dimensiones precisas.

(1) Preparación y procesamiento de materias primas

Utilizamos tiras de acero aleado de alta resistencia y tiras de acero inoxidable como material base. Los materiales se tratan con recocido y decapado para ajustar su estructura cristalina interna.

(2) Estampado y formación

Realizado en prensa de precisión multiestación.

Perforación: Perforar el agujero central para la arandela.

Formación de engranajes: mediante la cooperación precisa de los moldes superior e inferior, se forman dientes radialmente finos en el anillo exterior en un lado.

Formación de superficies en forma de cuña: Con un molde especial se presionan en el otro lado las superficies dentadas en forma de cuña que determinan el rendimiento de bloqueo.

Cizalla: Cortar la arandela formada de la chapa de acero.

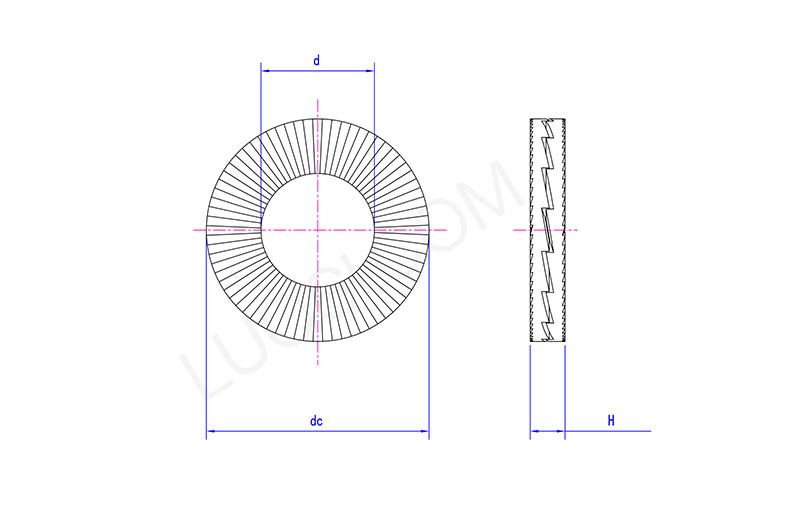

Two Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
re máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
altura máxima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H mín.	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

(3) Tratamiento térmico de endurecimiento

La lavadora se calienta uniformemente a una temperatura alta específica, luego se enfría rápidamente e inmediatamente le sigue un tratamiento de revenido.

(4) Tratamiento de revestimiento de superficie

Para la arandela de seguridad de cuña doble de acero al carbono, la solución de alto rendimiento más recomendada es Dacromet. El revestimiento de alta calidad mejorará la protección y la resistencia al desgaste de la arandela de seguridad de cuña doble.

(5) Inspección y pruebas de calidad

Análisis de materias primas: realice análisis espectrales en cada lote entrante de materiales para verificar la composición química.

Inspección del proceso: Durante el proceso de estampado, asegúrese de la estabilidad dimensional.

Prueba de dureza: inspeccione aleatoriamente si la arandela de seguridad de cuña doble cumple con los estándares de diseño.

Prueba de niebla salina: Para verificar la resistencia a la corrosión del revestimiento.

Prueba de vibración lateral: instale la arandela en el punto de conexión del perno estándar y controle la atenuación de su fuerza de sujeción bajo vibración continua.

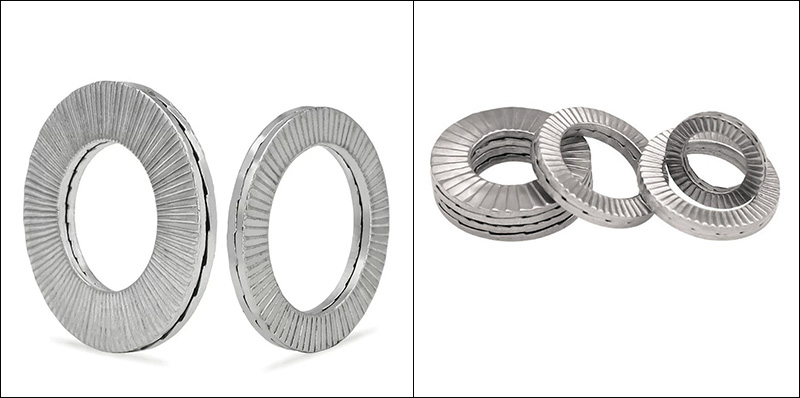

Two Fold Wedge Lock Washer

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
re máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
altura máxima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H mín.	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
