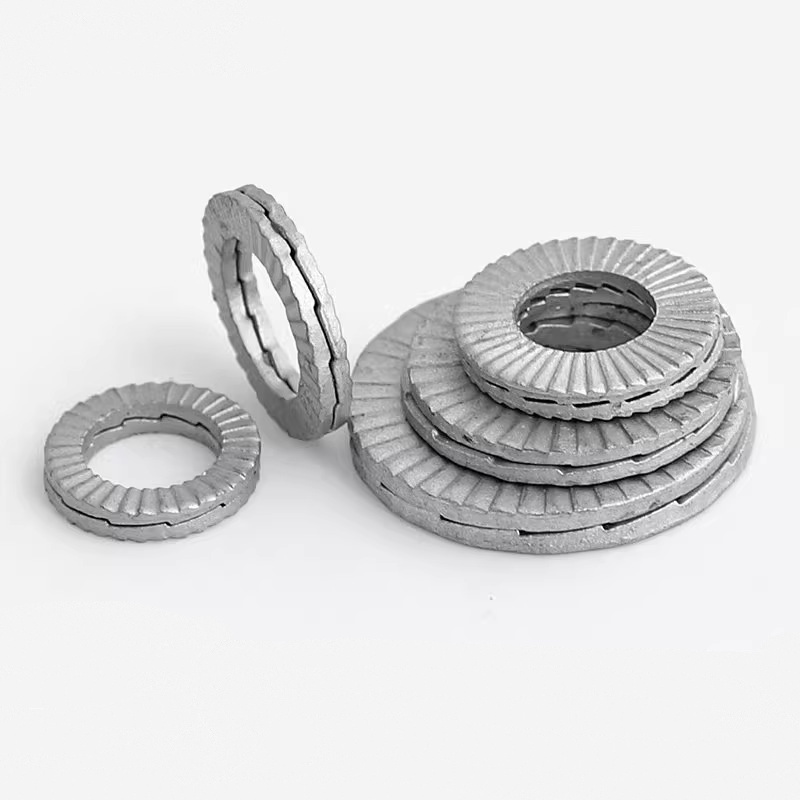

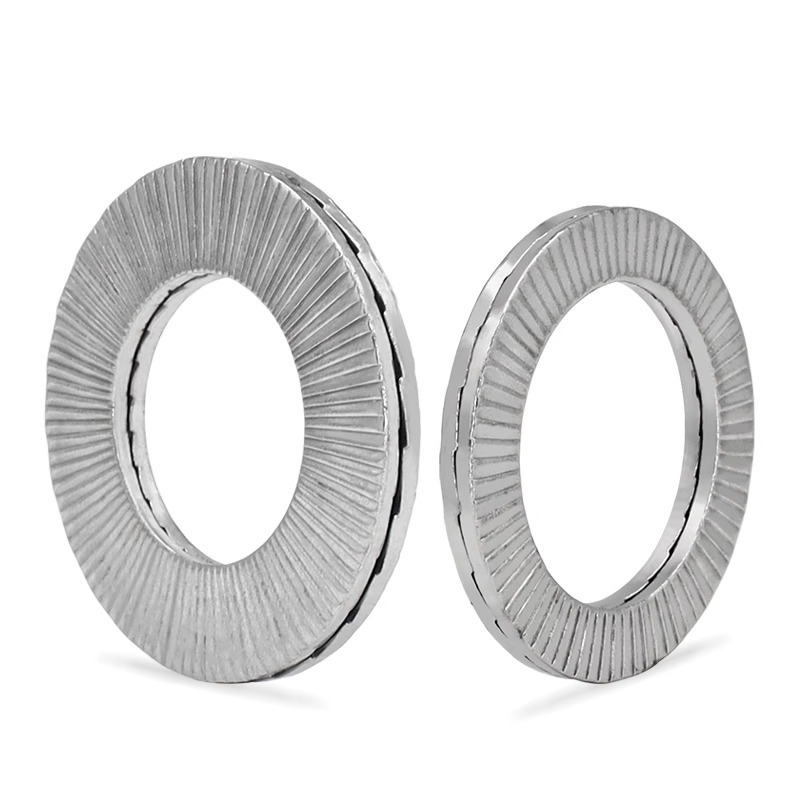

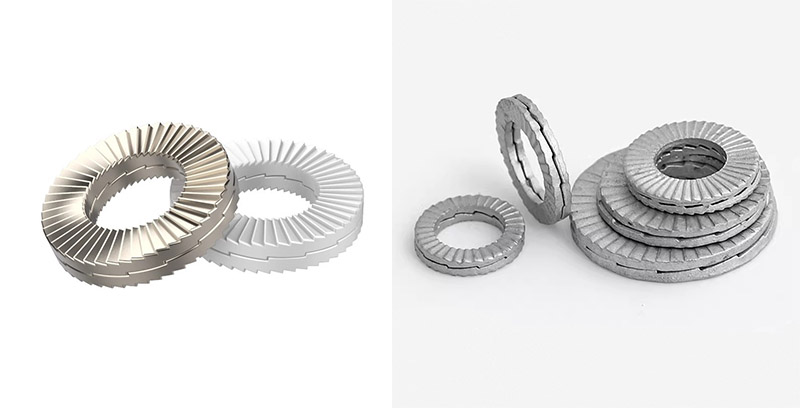

Arandelas grandes autoblocantes de dos pliegues

La instalación de las arandelas grandes autoblocantes de dos pliegues es bastante sencilla. Solo asegúrese de que la superficie dentada grande esté alineada correctamente y colocada en la posición correcta, y luego apriete el perno o la tuerca al torque estándar para completar el proceso. Su instalación no requiere técnicas complejas ni herramientas costosas, pero hay varios puntos clave que se deben tener en cuenta para lograr el 100% de rendimiento.

(1)Preparación antes de la instalación

Limpieza de la pieza de trabajo: Asegúrese de que las superficies de contacto de los pernos, tuercas, arandelas grandes autoblocantes dobles y las piezas conectadas estén limpias, planas y libres de manchas de aceite, óxido o rebabas.

Número de arandelas a verificar: Deben usarse en pares (dos piezas constituyen un juego) cuando estén en uso.

Verifique el tipo de superficie de instalación: si es una configuración de orificio pasante o de orificio ciego y determine la cantidad de arandelas.

(2)Coloque la lavadora

Retire los pares de arandelas y asegúrese de que la "superficie dentada grande (superficie en forma de cuña)" esté enfrentada. No los divida ni los instale en el orden incorrecto.

(3) Distinguir entre agujeros pasantes y agujeros ciegos

Conexión de orificio ciego/perno: solo se necesitan un par de arandelas grandes dobles autoblocantes, colocadas entre la cabeza del perno y el componente conectado. La tuerca se aprieta en el otro lado.

Conjunto de orificio pasante/perno-tuerca: Cuando esté en uso, se requieren dos pares de arandelas grandes autoblocantes de dos pliegues. Un par se coloca debajo de la cabeza del perno y el otro par debajo de la tuerca.

(4) Asegúrese de que haya un contacto adecuado

Asegúrese de que las superficies de los dientes radiales en el lado exterior de la arandela estén en contacto con un lado de la cabeza del perno (o tuerca) y el otro lado esté en contacto con la superficie del componente conectado.

(5) Apretar

Utilice una llave dinamométrica y apriete los tornillos según los valores de par correspondientes.

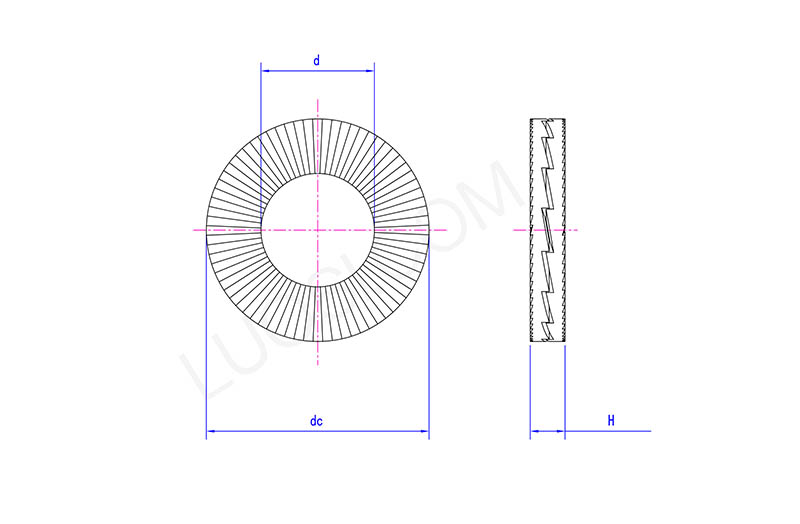

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
re máx.	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC máx.	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
altura máxima	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H mín.	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

¿Se puede reutilizar?

Las arandelas grandes autoblocantes de dos pliegues generalmente se pueden reutilizar. Luego de ser retiradas del equipo, se deben inspeccionar minuciosamente ambas piezas de la junta.

Condiciones para permitir la reutilización: Si la gran superficie de los dientes en el anillo interior y los dientes radiales en el lado exterior no muestran desgaste excesivo, ni deformaciones visibles, ni grietas o daños, entonces se pueden limpiar y reinstalar.

Situación que requiere reemplazo: si la inspección revela desgaste o daño obvio, se debe reemplazar inmediatamente un nuevo juego de arandelas para evitar una fuerza de bloqueo insuficiente.
