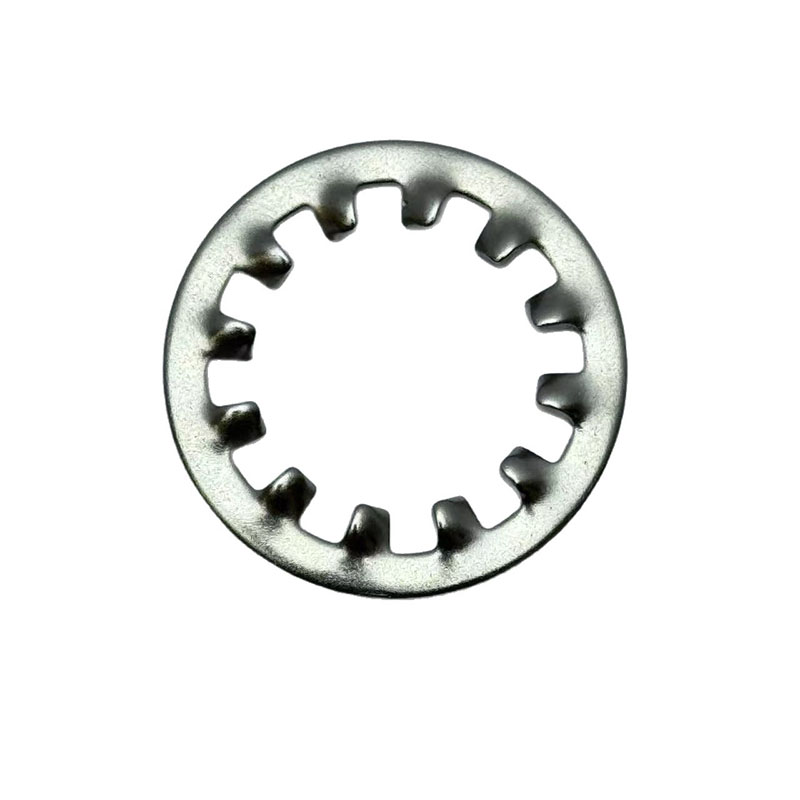

Arandelas dentadas de seguridad Dientes internos

La fábrica de Xiaoguo® puede proporcionar varios tipos de arandelas dentadas con dientes internos en diferentes materiales. Puede cumplir con los diferentes requisitos de personalización de los clientes, incluidos tamaños especiales, tratamientos superficiales especiales, etc., para satisfacer las necesidades de uso de los clientes en diferentes entornos de trabajo.

Enviar Consulta

Descripción del Producto

Las juntas de bloqueo de dientes externos y dientes internos son dos productos similares diseñados para diferentes escenarios de aplicación. Los dientes internos de las arandelas dentadas son más "suaves", mientras que la junta del diente externo es más "agresiva". La principal diferencia entre ellos radica en la posición de los dientes, que determina sus respectivas áreas de especialización.

Comparación Arandelas dentadas de seguridad dientes internos Diente externo

Aspecto y forma de los dientes Los dientes están ubicados en el anillo interior de la junta y se extienden hacia adentro. Los dientes están ubicados en el anillo exterior de la junta y se extienden hacia afuera, pareciéndose a estrellas.

Principio de bloqueo Al apretar, los dientes del anillo interior "muerden" la parte inferior de la cabeza del tornillo o del perno, proporcionando una fuerza de fricción que evita que se afloje. Al apretar, los dientes del anillo exterior "muerden" simultáneamente la superficie debajo de la cabeza del sujetador y la superficie de instalación del componente conectado.

Ventaja principal No daña la pieza de trabajo: el anillo exterior es liso y no raya ni daña la superficie de instalación. Mayor rendimiento antiaflojamiento: Enclavamiento de doble cara, especialmente indicado para aplicaciones sometidas a vibraciones y fuertes cargas de torsión.

Tipo de tornillo adaptable Se utiliza principalmente para tornillos con cabezas más pequeñas Adecuado para tornillos con cabezas más grandes

Principales escenarios de aplicación Se usa comúnmente para componentes interiores y paneles de automóviles, equipos electrónicos de precisión, electrodomésticos, etc. Se usa ampliamente en campos que requieren una fuerza de apriete más fuerte, como maquinaria pesada, chasis, equipos de gran potencia y máquinas industriales que soportan altas vibraciones.

Pasos de instalación

La instalación de las Arandelas dentadas dentadas internas es muy sencilla. El punto clave es que la dirección debe ser correcta.

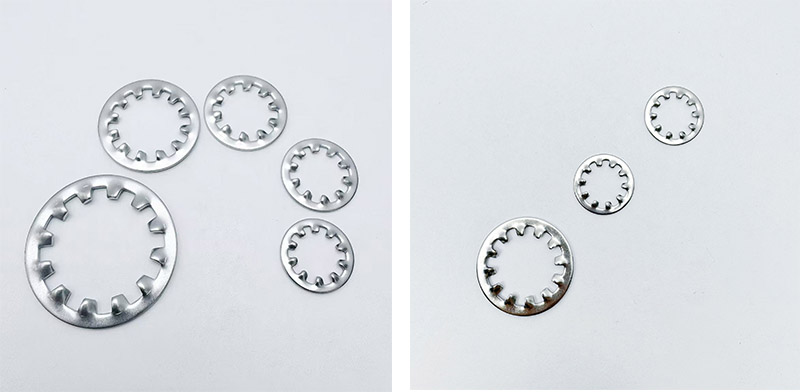

Toothed Lock Washers Internal Teeth

(1) Confirmar las especificaciones

Asegúrese de que el diámetro interior de los dientes internos de las arandelas dentadas coincida con el diámetro del perno.

Compruebe si los dientes de la junta están intactos y sin deformaciones.

(2) Limpiar la superficie de contacto.

Limpie el aceite, la pintura y las virutas de hierro de la parte inferior de la cabeza del perno y de la superficie de la pieza de trabajo.

Si se utiliza para conexión a tierra eléctrica, asegúrese de que los dientes de la junta puedan penetrar la capa de pintura u óxido.

(3) Coloque la lavadora (la dirección es crucial)

Coloque las arandelas dentadas dentadas internas en el perno.

La superficie del diente debe mirar hacia la cabeza del perno o la tuerca (es decir, los dientes deben estar orientados hacia la superficie del componente que se va a apretar).

La superficie lisa y plana mira hacia el lado exterior de la cabeza del perno.

(4) Inserte el perno

Pase el perno con la arandela colocada a través del orificio de la pieza de trabajo.

Apriete previamente la tuerca o el perno con la mano para asegurarse de que las roscas estén alineadas correctamente.

(5) Apretar

Utilice una llave dinamométrica y apriete los pernos según los valores de torsión estándar.

Durante el proceso de apriete, los dientes se engancharán automáticamente con la superficie de contacto.

No se requiere ningún ajuste adicional de torque; el par estándar será suficiente.

(6)Verificar

Para aplicaciones de conexión a tierra eléctrica, se puede utilizar un multímetro para medir la conductividad en ambos lados de la junta y confirmar que los dientes han atravesado el revestimiento.

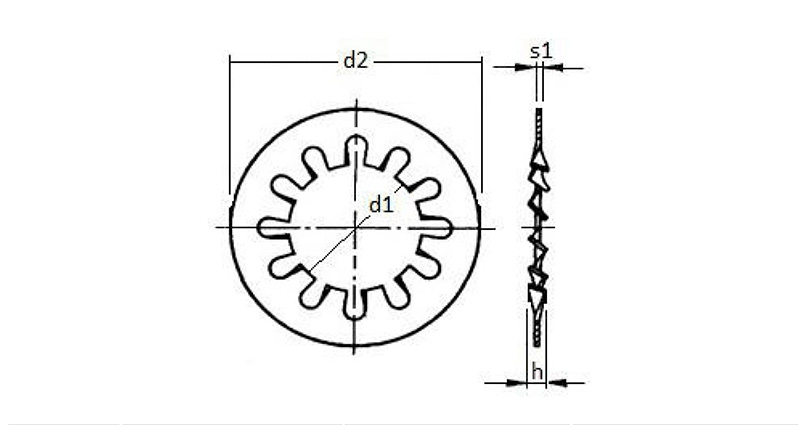

< estilo="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
La información y los dibujos proporcionados son solo de referencia.

Preguntas frecuentes

(1) ¿Cómo se empaquetan para la exportación?

El embalaje interior consta de bolsas de plástico y cajas de papel, mientras que el embalaje exterior consta de cajas y palés de exportación estándar. Los dientes internos de cada arandela dentada no tienen protección independiente, pero el embalaje es suficiente para evitar que se rayen entre sí durante el transporte.

(2) ¿Se pueden utilizar arandelas de seguridad con dientes internos con tornillos avellanados?

Sí, pero es necesario tener en cuenta que la superficie del diente aún debe mirar hacia la pieza de trabajo. Dado que la cabeza del tornillo avellanado es cónica, es posible que los dientes internos de la arandela no puedan hacer contacto completamente con la superficie inferior de la cabeza, lo que resulta en un efecto de bloqueo ligeramente peor.
