Arandelas de seguridad con dientes internos estándar

Para tornillos con cabeza pequeña, comprar las arandelas de seguridad de dientes internos estándar Xiaoguo® es la opción ideal. El diseño de los dientes internos garantiza que todos los dientes puedan entrar en contacto con la cabeza del tornillo, logrando así un bloqueo efectivo.

Enviar Consulta

Descripción del Producto

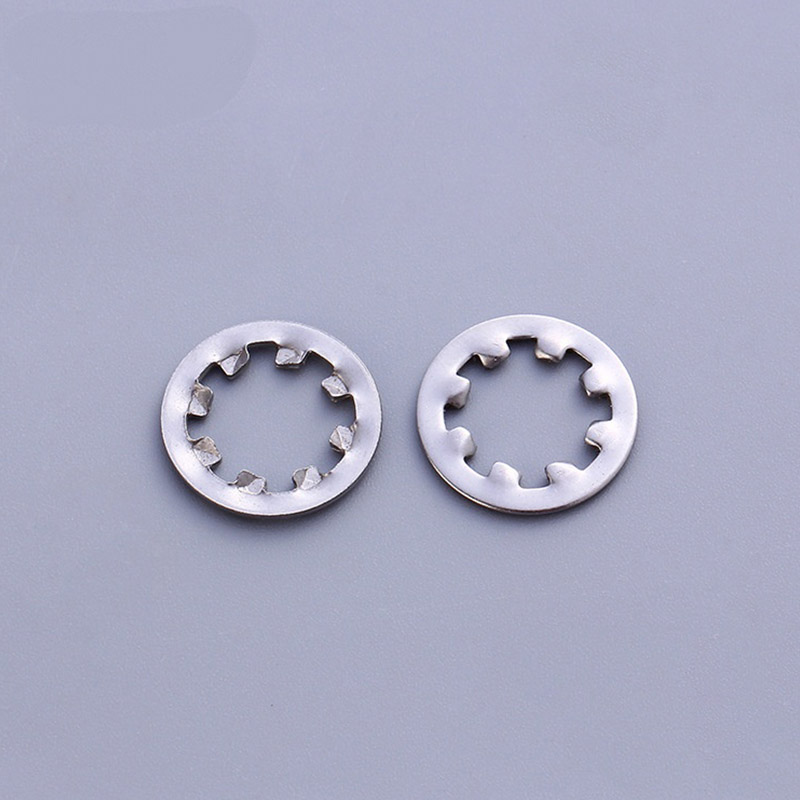

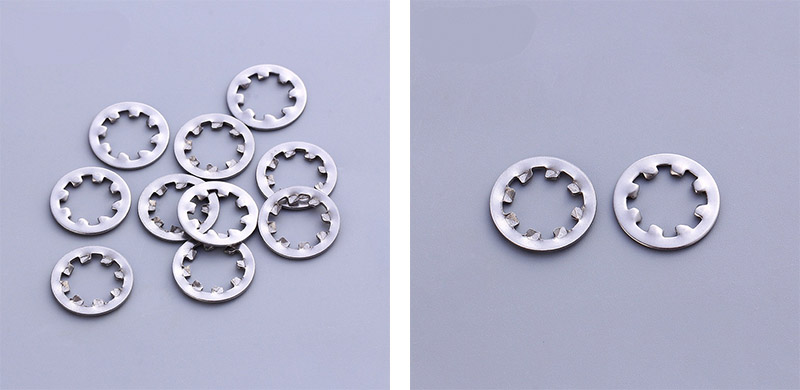

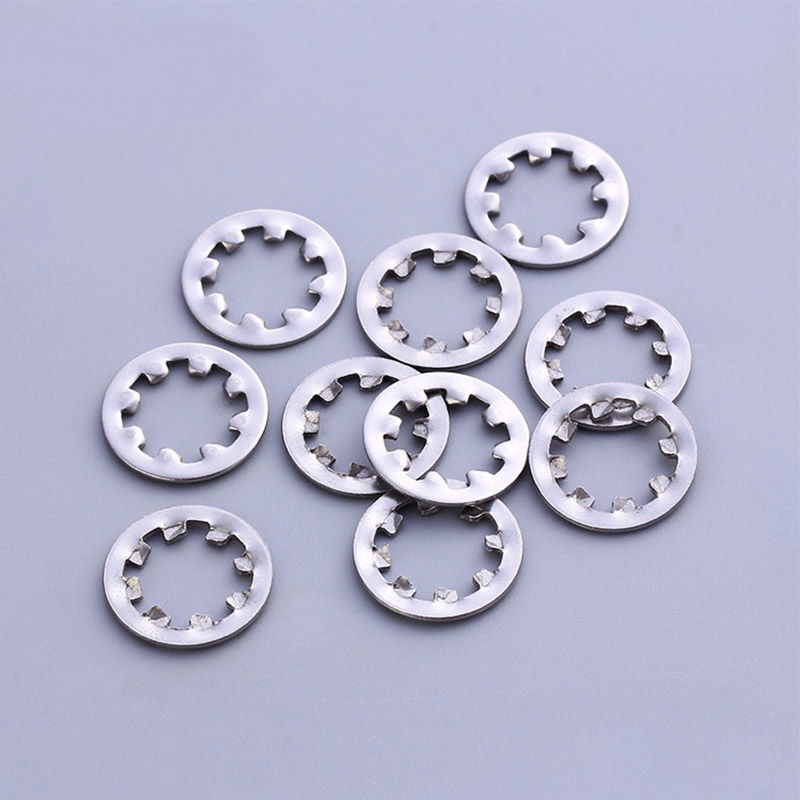

Las arandelas de seguridad con dientes internos estándar son un tipo de arandela antiaflojamiento, con estructuras en forma de dientes dispuestas hacia adentro en su superficie. Su forma es un fino anillo de metal, con un anillo de dientes afilados en el medio y un círculo exterior liso y plano. Al apretar el tornillo, estos dientes se incrustarán en la cabeza del tornillo y en la superficie del componente del equipo, dependiendo de la fuerza de fricción y la fuerza de mordida para evitar que el tornillo se afloje. En términos simples, se agrega un "bloqueo" entre la cabeza del tornillo y la superficie del componente del equipo, evitando que el tornillo se afloje durante el funcionamiento del equipo debido a la alta frecuencia de vibración.

Principio de funcionamiento

El principio de funcionamiento de la junta de arandelas de seguridad de dientes internos estándar es bastante simple. Se basa principalmente en dos funciones: "enganche de los dientes + presión elástica" para evitar que se afloje.

(1) Rechinar de dientes

El anillo interior de las arandelas de seguridad con dientes internos estándar tiene una serie de dientes afilados. Cuando se aprieta el perno o la tuerca, estos dientes penetrarán en las dos superficies de contacto:

La superficie inferior (superficie metálica) de la cabeza del tornillo/tuerca.

La superficie de la pieza de trabajo (a veces incluso penetra la capa de pintura o de óxido)

Una vez insertados los dientes, es como si se hubiera colocado un anillo de "minibloqueos" debajo de la cabeza del tornillo. Si el tornillo intenta girar hacia atrás por sí solo, estos dientes lo sujetarán firmemente e impedirán que se mueva, evitando así que se afloje.

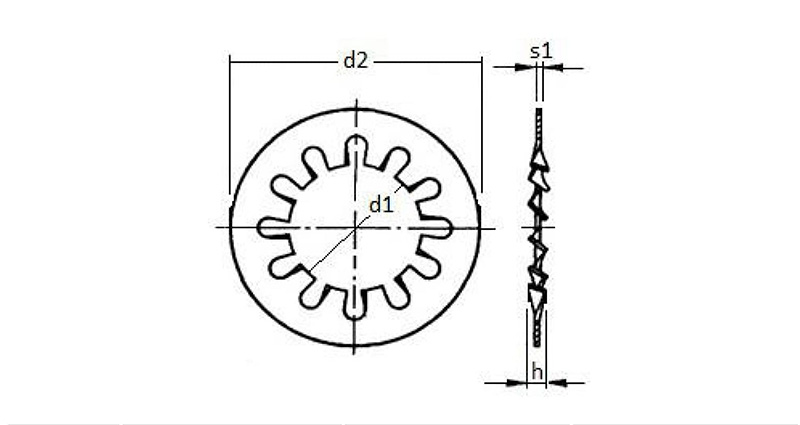

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
La información y los dibujos proporcionados son solo de referencia.

(2) Presión elástica

La arandela en sí es elástica. Después de apretarse, las Arandelas de Seguridad de Dientes Internos Estándar se aplanan, pero su material siempre se esfuerza por volver a su forma original, por lo que genera continuamente un empuje inverso y una fuerza de rebote hacia arriba.

Esta fuerza elástica actúa sobre los hilos, aumentando la fricción entre los hilos. Con una mayor fricción, es menos probable que los tornillos se aflojen.

(3) El efecto combinado de los dos

La sujeción mecánica proporciona resistencia antigiro directa.

La precarga elástica aumenta la fricción del hilo y al mismo tiempo compensa pequeñas vibraciones o deslizamientos del material.

Los dos trabajan juntos, asegurando que las arandelas de seguridad de dientes internos estándar puedan prevenir eficazmente que el perno se afloje incluso en entornos con vibración, impacto o expansión y contracción térmica.
