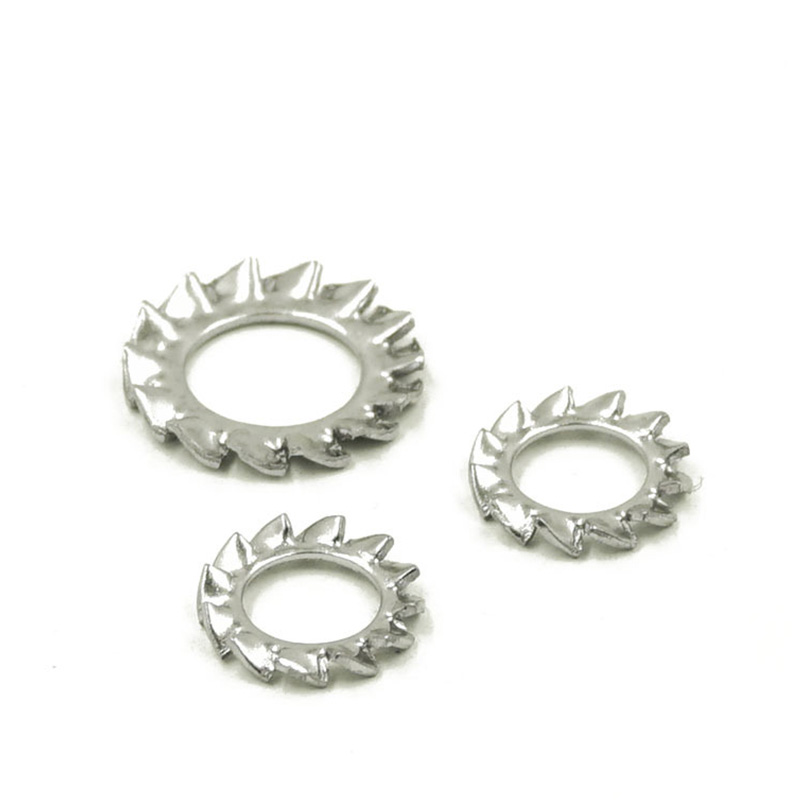

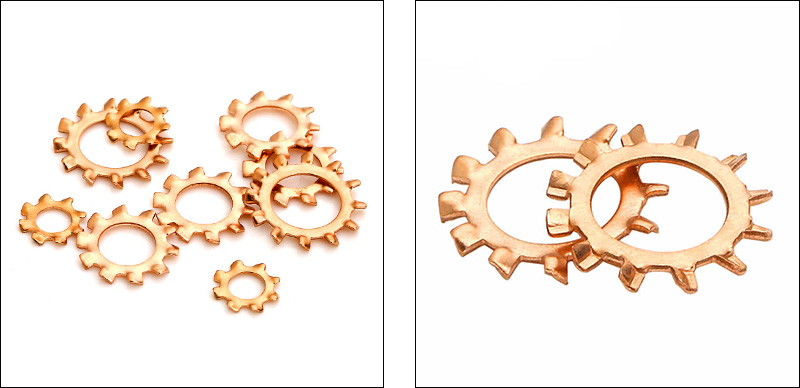

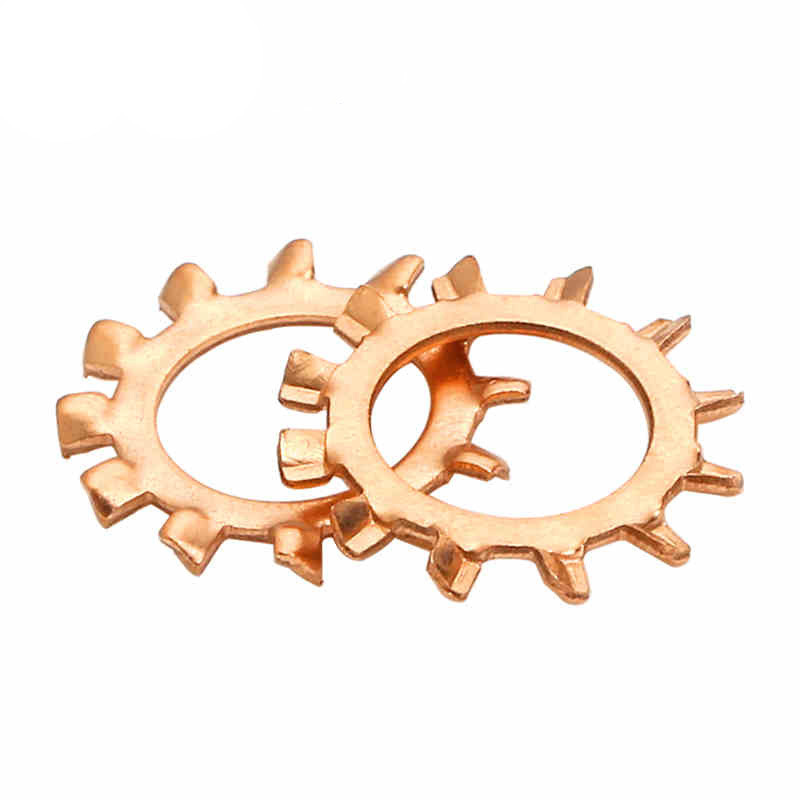

Arandelas de seguridad dentadas exteriores

Los tipos de arandelas de seguridad dentadas exteriores se clasifican principalmente en función de aspectos como la estructura de la forma de los dientes, la resistencia a la carga y las funciones especiales.

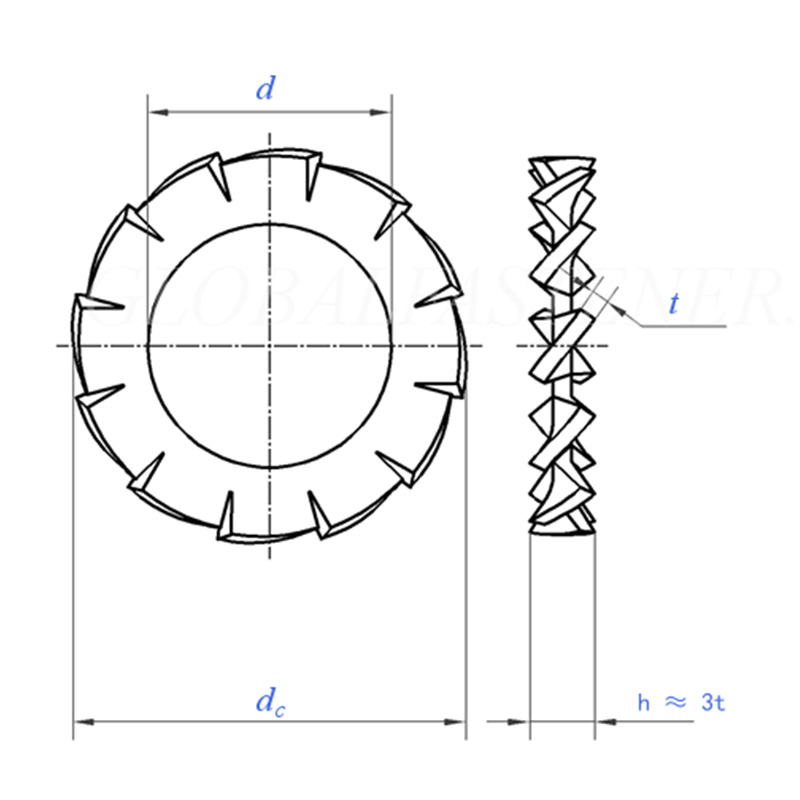

(1) DIN 6798

La norma DIN 6798 es la especificación más utilizada para las arandelas de seguridad dentadas exteriores y consta principalmente de tres formas:

①Anillo de bloqueo dentado exterior

Los dientes están en el anillo exterior y están dispuestos de manera superpuesta, proporcionando la mayor área de contacto.

②Anillo de bloqueo dentado interior

Los dientes se encuentran en el anillo interior y son adecuados para tornillos de cabeza pequeña.

③Anillo de bloqueo acanalado cónico

Estructura cónica, ángulo avellanado de 90°.

(2)BW frente a EOW

Según la clasificación de resistencia de carga, las arandelas de seguridad dentadas exteriores se dividen en tipo estándar y tipo de servicio pesado.

① Tipo estándar BW

Tiene una profundidad de diente regular, se adapta al uso industrial normal y a trabajos de montaje comunes. Usos comunes: productos electrónicos, maquinaria en general, equipos de automatización.

② Tipo de servicio pesado EOW

Viene con dientes más profundos y mejor rendimiento antisuelto, adecuado para lugares con fuertes vibraciones y cargas pesadas. Usos comunes: autopartes, maquinaria de alta vibración, proyectos de construcción y estructuras de acero.

(3) Función especial

①Superposición EOW

Una estructura de dientes superpuesta especial, especialmente diseñada para aplicaciones con un torque relativamente débil. En comparación con el tipo de diente externo común, es adecuado para superficies de soporte irregulares, tiene un área de contacto mayor y favorece la distribución de la carga.

②Banda grande/estrecha

De acuerdo con los requisitos de los diferentes espacios de aplicación, se proporcionan (RDEFL/RDIFL) y (RDIFS) para satisfacer las diferentes demandas del área de contacto.

③Arandela dentada doble RDD

Tanto la superficie interior como la exterior son dentadas, adecuadas para aplicaciones donde se necesitan mayores requisitos antiaflojamiento.

Preguntas frecuentes

(1) ¿Las arandelas de seguridad dentadas exteriores son efectivas contra altas vibraciones?

Sí, la junta de diente externa es más adecuada para entornos de alta vibración que la junta de diente interna, porque tiene un área de contacto más grande entre los dientes y un compromiso más profundo.

(2) ¿Los dientes dañarán materiales blandos como el aluminio o el plástico?

Así es. Los dientes afilados se clavarán en materiales más blandos y dejarán abolladuras o incluso grietas. Para piezas de aluminio, puede colocar una arandela plana entre la arandela de seguridad y la pieza de trabajo para que desempeñe una función amortiguadora. En cuanto a las piezas de plástico, no utilice arandelas de dientes externas directamente. Es mejor elegir arandelas de dientes internas o utilizar una arandela plana más grande.

(3) ¿Cuál es la dureza típica de las arandelas de seguridad dentadas exteriores de acero para resortes?

Después del tratamiento térmico, la dureza suele ser de 40 a 50 HRC (aproximadamente 400 a 530 HV).
