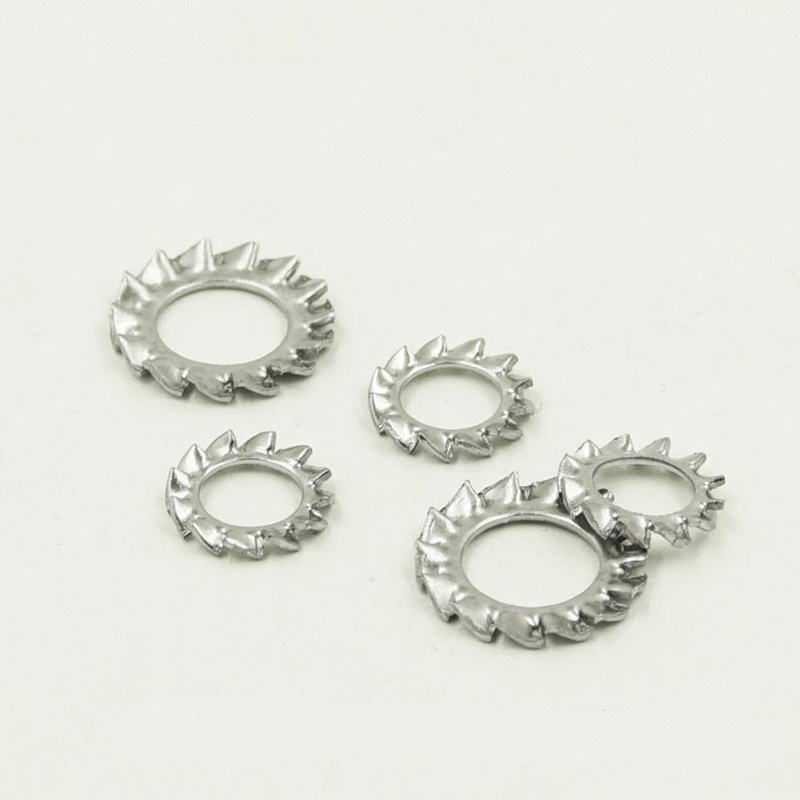

Arandela de seguridad dentada exterior

La arandela de seguridad dentada exterior producida por la fábrica Xiaoguo® tiene una excelente resistencia a los golpes y un rendimiento antiaflojamiento. Cuando se utilizan, los dientes externos quedarán incrustados en la cabeza del perno y en la superficie de la pieza de trabajo, evitando así que el perno se afloje.

Enviar Consulta

Descripción del Producto

Las arandelas de seguridad dentadas exteriores son juntas antiaflojamiento con dientes alrededor del borde exterior. Los dientes se extienden radialmente desde el círculo exterior de la arandela.

Cuando aprietas pernos o tuercas, estos dientes exteriores se agarran a la superficie de la pieza. Aumenta la fricción y forma un bloqueo mecánico, por lo que el sujetador no se soltará fácilmente.

En comparación con las arandelas de seguridad con dientes internos, el estilo de dientes externos se adapta mejor a piezas con un tamaño exterior mayor. Distribuye la presión de manera uniforme y ofrece un efecto de bloqueo constante. La junta dentada interna se usa principalmente debajo de las cabezas de tornillos más pequeños, mientras que la arandela dentada exterior se usa principalmente debajo de las tuercas o para sujetadores con cabezas más grandes.

Principio de funcionamiento

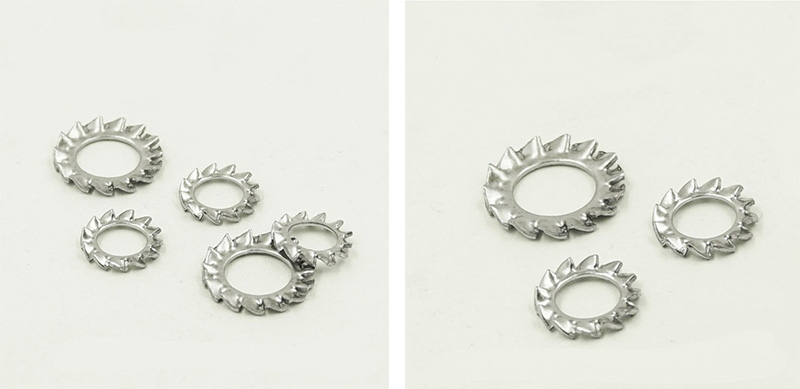

Outer Serrated Lock Washer

El principio de funcionamiento de la arandela de seguridad dentada exterior es bastante simple. Se basa principalmente en dos cosas:

(1) Los dientes se clavan directamente en la superficie de contacto.

Este tipo de arandela tiene un círculo de dientes afilados en su borde exterior. Cuando aprietas pernos o tuercas, los dientes se presionan contra dos superficies en contacto: la parte inferior de la cabeza del perno o la tuerca y la superficie de la pieza instalada.

Una vez que los dientes se hunden, funciona como un anillo de púas debajo del sujetador. Si el perno comienza a aflojarse de forma natural, estos dientes lo mantienen apretado y evitan que gire.

(2) La propia lavadora proporciona elasticidad.

La arandela de seguridad dentada exterior no es completamente plana; tiene un cierto grado de elasticidad por sí solo. Después de apretarlo, se aplana, pero el material siempre quiere volver a su forma original, por lo que ejerce continuamente una fuerza hacia arriba. Esta fuerza aumenta la fricción entre las roscas, lo que hace que sea menos probable que el tornillo se afloje.

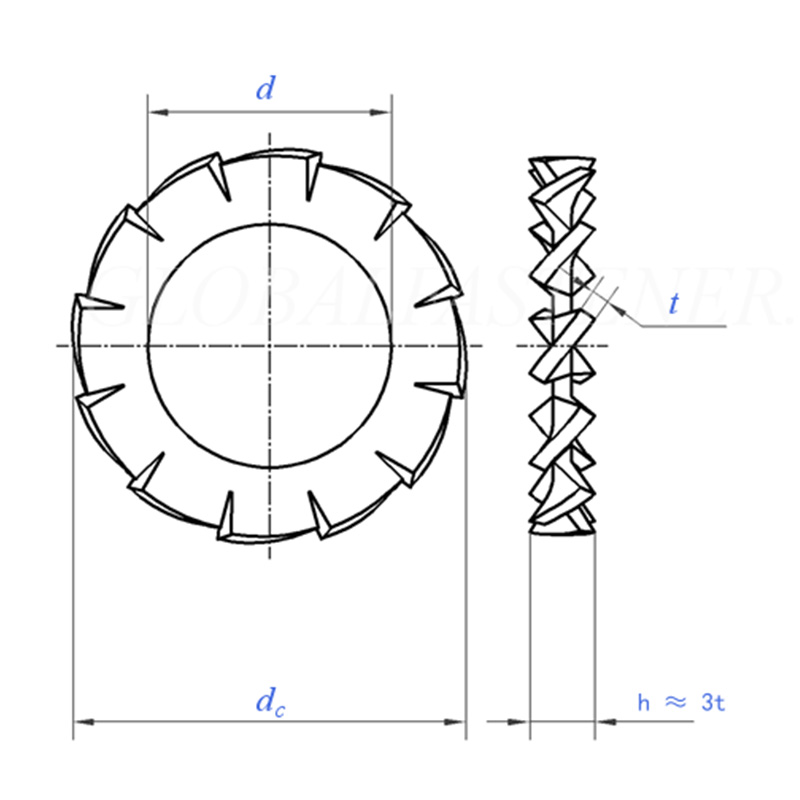

Outer Serrated Lock Washer

Tamaño		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	mín=tamaño nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máximo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
corriente continua	máx=tamaño nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
corriente continua	mín.	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dientes	mín.	9	9	9	9	10	11	11	12	14	14
por 1000 unidades kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diámetro nominal de rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamaño		10.5	13	15	17	19	21	23	25	28	31
d	mín=tamaño nominal	10.5	13	15	17	19	21	23	25	28	31
d	máximo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
Delaware	máx=tamaño nominal	18	20.5	24	26	30	33	36	38	44	48
Delaware	mín.	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dientes	mín.	16	16	18	18	18	20	20	20	22	22
por 1000 unidades kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diámetro nominal de rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) ¿Cuál es la diferencia entre la arandela de seguridad dentada exterior y las arandelas de seguridad dentadas internas?

Versión con dientes externos: Los dientes están dispuestos en el círculo exterior, se adapta a sujetadores con cabezas relativamente grandes.

Versión con dientes internos: Los dientes están en el círculo interior, con un borde exterior liso y liso. Este estilo combina perfectamente con tornillos con cabezas pequeñas.

(2) ¿Proporcionan muestras para realizar pruebas?

Sí. Las muestras de inventario de tamaño estándar son gratuitas (el costo de envío corre a cargo del cliente) y el tiempo de entrega es de 2 a 5 días.

(3) ¿Cuál es el MOQ y el tiempo de entrega para pedidos al por mayor?

Para especificaciones estándar, la MOQ generalmente es de 1000 a 5000 piezas por especificación. El plazo de entrega es de aproximadamente 15 - 25 días. El recubrimiento de acero inoxidable o Dacromet puede tardar un poco más.
