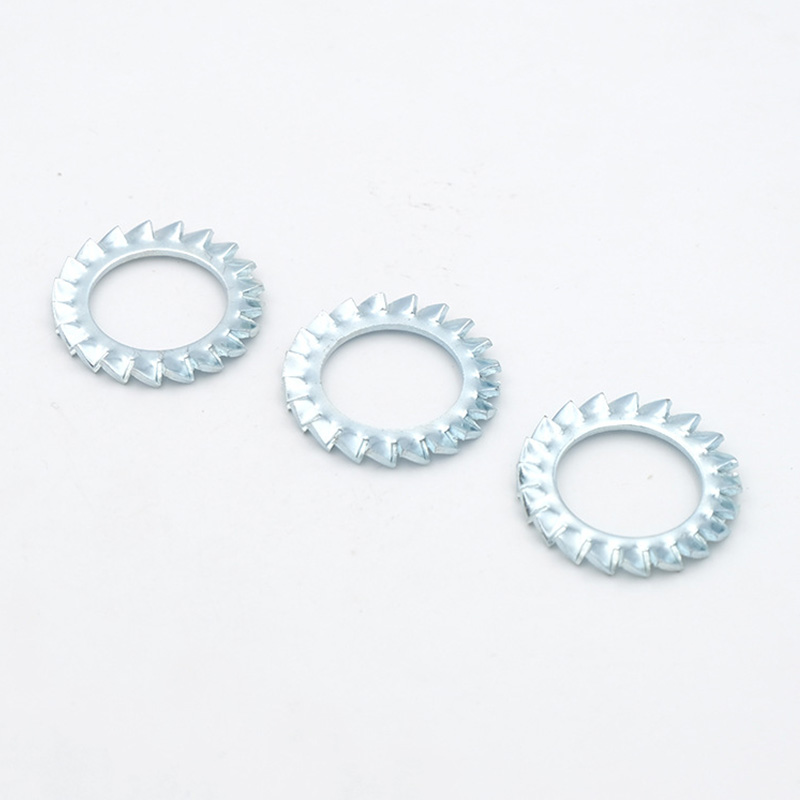

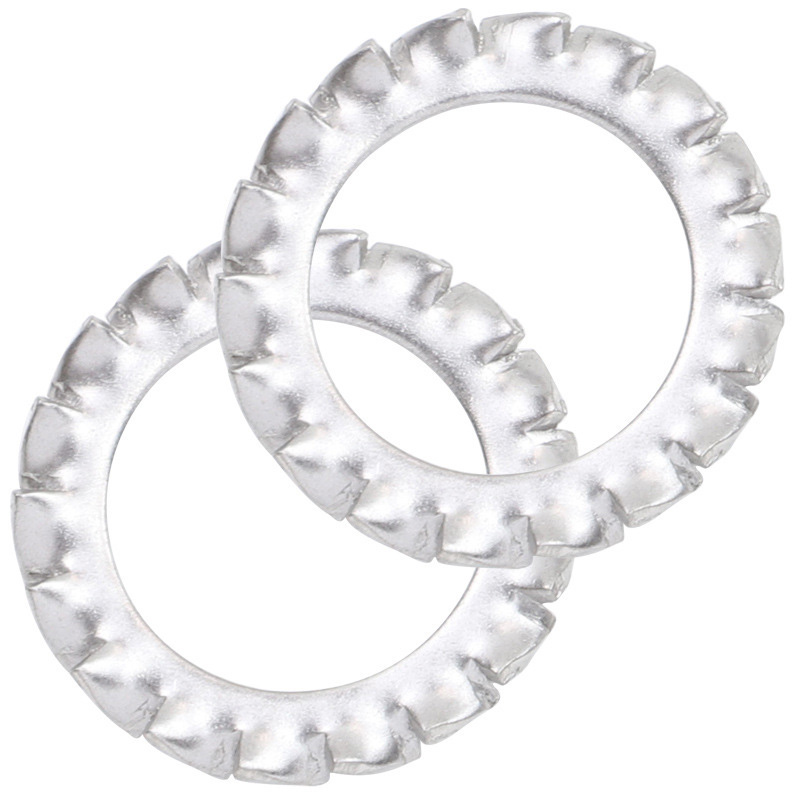

M3 Arandelas de seguridad con estrías externas

Las arandelas de seguridad con dentado externo M3 producidas por la fábrica de Xiaoguo® tienen buena reutilización. Si los dientes exteriores de las arandelas están ligeramente desgastados después de su uso, se pueden reutilizar en ubicaciones no críticas según la situación.

Enviar Consulta

Descripción del Producto

Aunque las arandelas de seguridad con dentado externo M3 son de tamaño pequeño, tienen una amplia gama de aplicaciones. Con su estructura compacta, fuerza de bloqueo confiable y conductividad, desempeña un papel importante en muchos campos.

(1)Robots, maquinaria de precisión

Fijación con pernos para equipos de alta precisión y alta vibración, como juntas de robots industriales, soportes de motores y módulos lineales.

(2) Electrónica de consumo

El marco de los teléfonos móviles, los soportes de motor de los drones, las estructuras de soporte para dispositivos VR/AR, las estructuras internas de los controladores de juegos, etc., todos estos puntos de conexión miniaturizados y de alta resistencia.

(3) Nueva industria energética

Las arandelas de seguridad con dentado externo M3 se utilizan en escenarios clave dentro de las estaciones de carga, como módulos eléctricos, módulos de baterías de almacenamiento de energía e inversores fotovoltaicos, donde se requiere resistencia a la corrosión y a las vibraciones.

(4) Muebles y material de oficina.

Medidas antiaflojamiento de la unión entre base y respaldo de sillas de oficina, estanterías metálicas, vitrinas, luminarias, etc. durante los procesos de desmontaje y montaje.

(5) Equipos ópticos y fotográficos.

Los mecanismos de ajuste interno, soportes de lentes, sujetadores de giro e inclinación, etc. de instrumentos de precisión requieren conexiones de tamaño pequeño y alta resistencia.

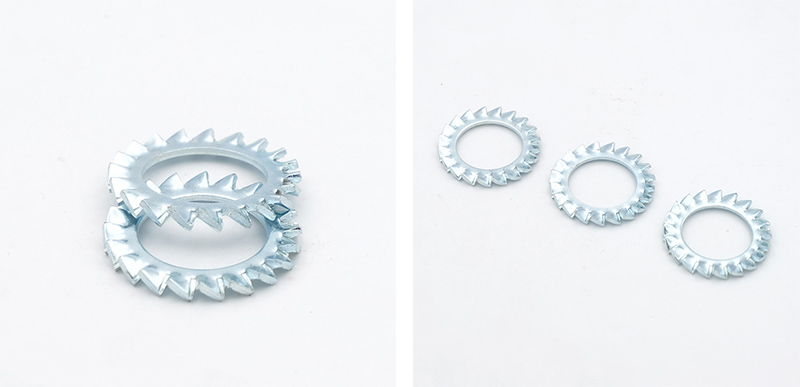

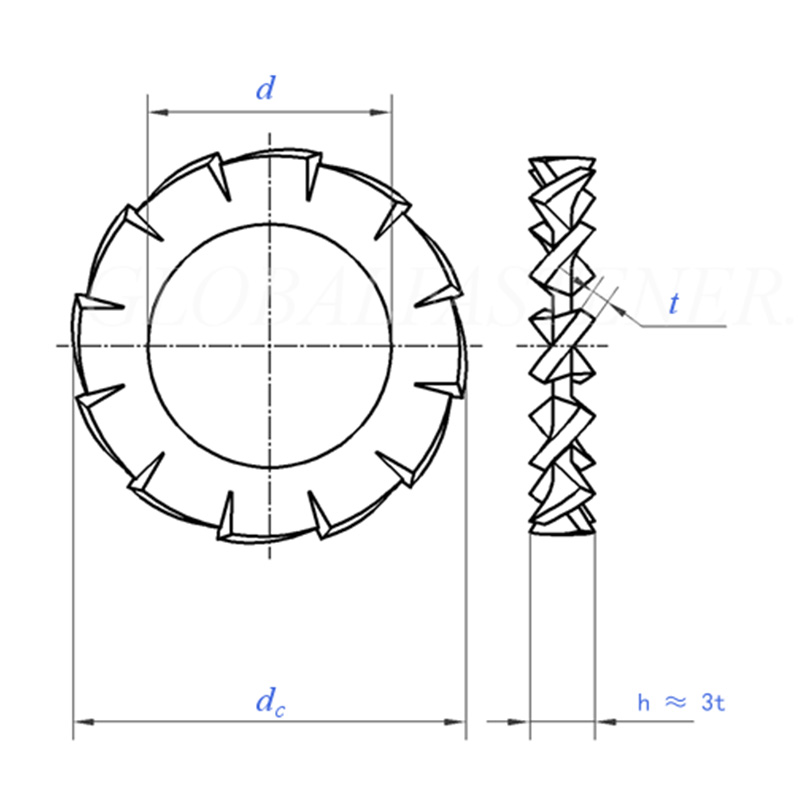

M3 External serrations Lock Washers

Tamaño		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	mín=tamaño nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máximo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
corriente continua	máx=tamaño nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
corriente continua	mín.	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dientes	mín.	9	9	9	9	10	11	11	12	14	14
por 1000 unidades kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diámetro nominal de rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamaño		10.5	13	15	17	19	21	23	25	28	31
d	mín=tamaño nominal	10.5	13	15	17	19	21	23	25	28	31
d	máximo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
Delaware	máx=tamaño nominal	18	20.5	24	26	30	33	36	38	44	48
Delaware	mín.	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dientes	mín.	16	16	18	18	18	20	20	20	22	22
por 1000 unidades kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diámetro nominal de rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Fortalezas centrales

Las arandelas de seguridad con dentado externo M3 se pueden utilizar en muchos escenarios principalmente debido a sus varias características sólidas.

(1) Antivibración y antiaflojamiento

Las arandelas de seguridad dentadas externas M3 son una herramienta profesional para resistir vibraciones. Su estructura dentada externa está diseñada específicamente para "evitar que los sujetadores se aflojen en un ambiente vibratorio", especialmente en equipos con cargas dinámicas y movimiento continuo.

(2) Puesta a tierra eléctrica

Los dientes afilados pueden penetrar fácilmente la capa de óxido o el recubrimiento de la superficie del metal, creando una ruta eléctrica estable.

(3) Amigable con el espacio

Para el interior de equipos de precisión, las arandelas de seguridad dentadas externas M3 se pueden instalar directamente debajo de la cabeza del sujetador, casi sin ocupar espacio adicional.

(4) Opciones de materiales disponibles

Las personas pueden elegir diferentes materiales según el entorno de aplicación específico. El acero para resortes tiene alta resistencia y el acero inoxidable es resistente a la oxidación, lo que lo hace adecuado para diversos escenarios.
