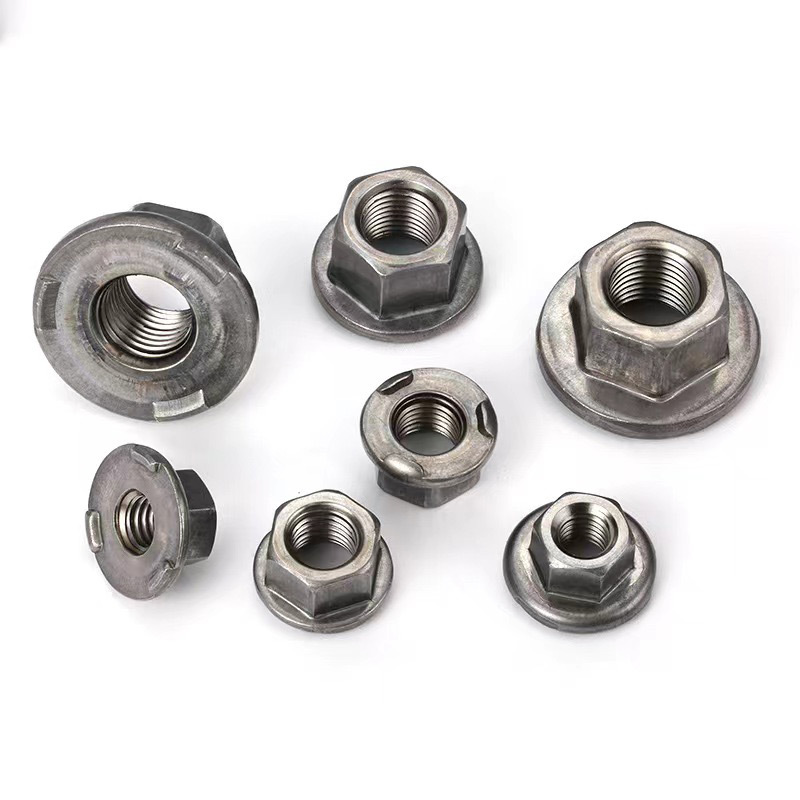

Tuercas hexagonales soldadas de alta resistencia con brida

Fabricadas con aceros soldables como acero al carbono o acero inoxidable, las tuercas hexagonales soldadas de alta resistencia con brida ofrecen durabilidad y, a menudo, cualidades de resistencia a la corrosión. Los clientes eligen Xiaoguo® por la calidad y confiabilidad constante de sus sujetadores, un estándar respaldado por los principales fabricantes de la industria.

Modelo:QC/T 872-2011

Enviar Consulta

Descripción del Producto

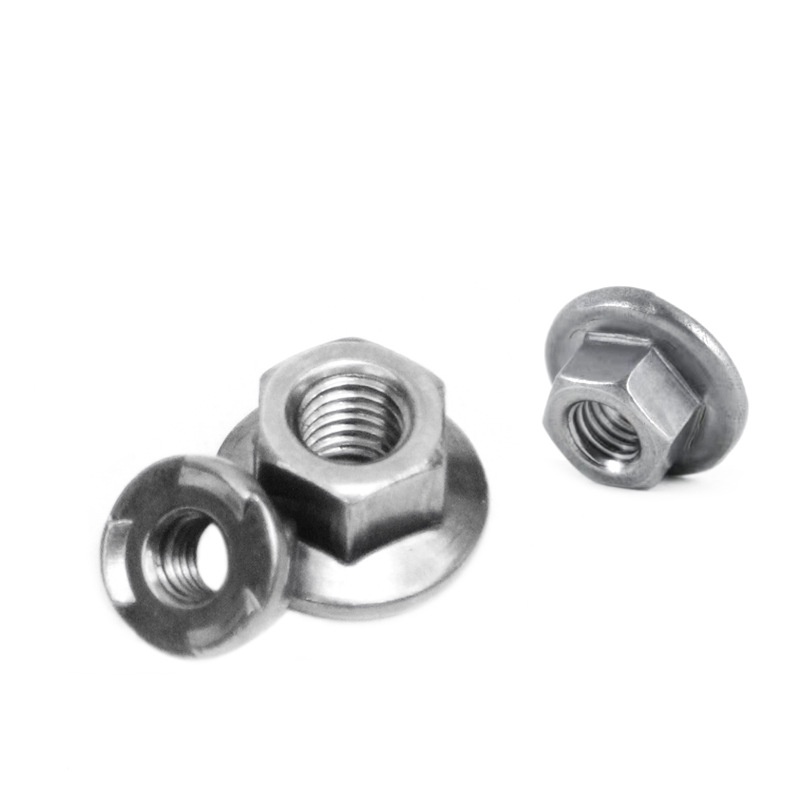

Lo que diferencia a las tuercas hexagonales soldadas de alta resistencia con brida es que están hechas para soldarse. Por lo general, hay una pequeña parte elevada para soldar, un pequeño anillo o protuberancia, en la parte inferior de la brida, o tal vez un borde en ángulo especialmente preparado. Esta parte elevada se derrite primero cuando sueldas (ya sea por arco o por proyección), lo que ayuda a crear una unión fuerte, uniforme y profunda entre la base de la brida y la pieza en la que estás trabajando. De esa manera, permanece adherido permanentemente.

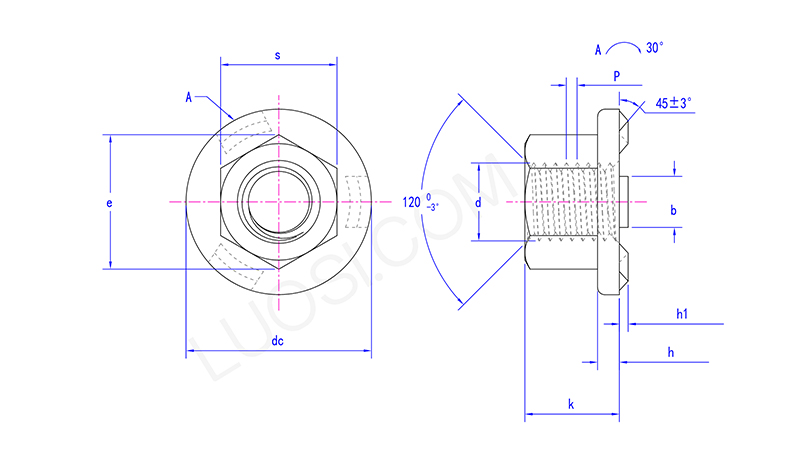

“High

Parámetros específicos:

Parámetros como el ángulo medio de la rosca, la desviación del paso y la tolerancia del diámetro de paso de las roscas métricas siguen estándares como ISO 965-1, GB/T 197 o DIN 14. Esto significa que se pueden reemplazar si es necesario y las tuercas se pueden atornillar con precisión. Los parámetros como el ángulo medio de la rosca, la desviación del paso y la tolerancia del diámetro de paso de las roscas métricas siguen estándares como ISO 965-1, GB/T 197 o DIN 14. Se pueden reemplazar si es necesario y las tuercas se pueden atornillar con precisión.

Lun	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 máx.	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 minuto	0.7	0.7	0.9	1.1	1.1	1.1	1.1
CC máx.	15.5	18.5	22.5	26.5	30.5	33.5	36.5
CC mín.	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h máx.	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b máx	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k máx.	5	7	10	13	15	17	19.5
s máx	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Efectos de la franqueza y el espesor sobre el rendimiento:

El tamaño de la brida de estas tuercas hexagonales para soldar afecta cómo se distribuye la carga, qué tan bien manejan la vibración y qué tan fuerte es la soldadura. Una brida más grande o más gruesa significa más estabilidad y más contacto con la superficie. Elegir el tamaño de brida correcto para estas tuercas es importante para determinar el funcionamiento de la junta.
