Tuerca soldada hexagonal con brida

Dondequiera que necesite soldar una tuerca, puede confiar en la tuerca para soldar hexagonal con brida del fabricante y proveedor chino Xiaoguo®. Hemos atendido a más de 500 clientes en todo el mundo. Desde placas finas de 1 mm hasta placas de 10 mm de espesor, la soldadura es precisa y firme. Ayudamos a los clientes a realizar primero pruebas de muestras a pequeña escala y también habrá descuentos para compras al por mayor a gran escala.

Enviar Consulta

Descripción del Producto

Ventaja principal

La tuerca soldada hexagonal con brida integra un posicionamiento preciso, antiaflojamiento permanente, ensamblaje de un solo lado y resistencia ajustable. Al mismo tiempo, reduce el número de piezas y horas de mano de obra, lo que la convierte en la tuerca de soldadura preferida para conexiones de chapa fina.

(1) Integración de brida

Equipado con una superficie de brida ampliada, que distribuye uniformemente la presión y evita que la placa delgada colapse. No se necesitan lavadoras adicionales.

(2) Tres plataformas elevadas, posicionamiento preciso

La superficie inferior de la brida tiene tres protuberancias de soldadura en ángulo de 120°, que se alinean automáticamente y evitan el desplazamiento.

(3) Antiaflojamiento permanente

Después de soldar, la tuerca soldada hexagonal con brida y el material base se convierten en una parte integral. En condiciones de vibración e impacto, nunca se aflojará.

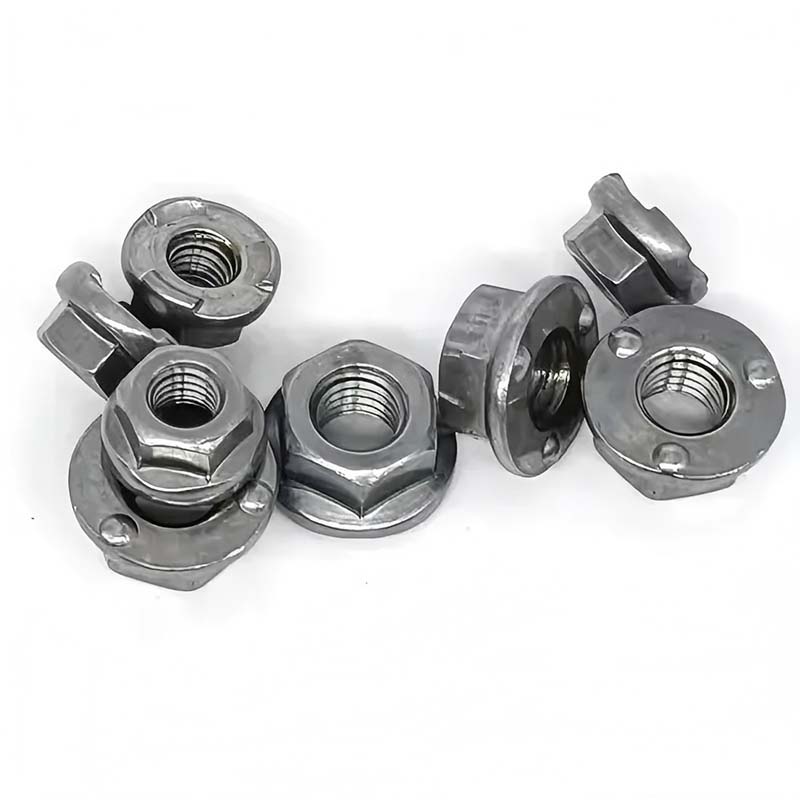

Flanged Hex Weld Nut

(4) Gama completa de grados de resistencia (grados 4,8 - 10,9)

Acero con bajo contenido de carbono (grados 4,8/6,8), acero con medio carbono/aleación (grados 8,8/10,9) y acero inoxidable (A2-70/A4-70) están disponibles como opciones. La resistencia se puede igualar según los requisitos, desde electrodomésticos hasta chasis de camiones pesados.

(5) Hay disponible una amplia gama de soluciones resistentes a la corrosión:

Electrogalvanizado (48-120 horas de niebla salina), galvanizado en caliente (500 horas+), Dacromet (1000 horas+), acero inoxidable en su color natural (304/316), etc. Adecuado para entornos hostiles como zonas costeras, plantas químicas y ubicaciones al aire libre.

(6) Montaje por un solo lado, no se necesitan herramientas en la parte posterior

Las tuercas están soldadas a la pieza de trabajo. Simplemente aprieta los tornillos desde un lado, sin necesidad de utilizar una llave para fijarlos en la parte trasera. Especialmente indicado para espacios estrechos como cajas cerradas y cavidades interiores de la carrocería del vehículo.

(7) Adecuado para producción automatizada a gran escala

Conformado en frío + roscado, con buena consistencia dimensional; Combinado con un disco vibratorio de alimentación automática y una máquina de soldadura por puntos de resistencia, el costo de fijación de una sola pieza es mucho menor que la solución "tuerca + arandela".

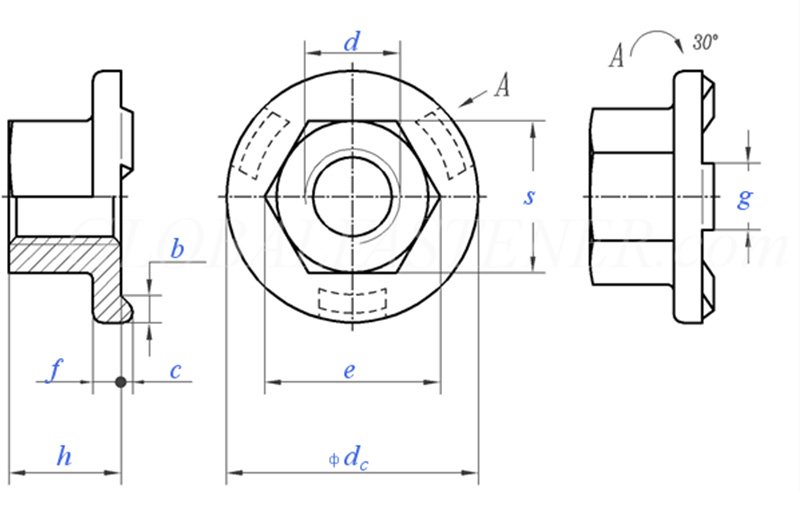

Flanged Hex Weld Nut

Tamaño del hilo			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Paso de rosca grueso		0.8	1	1.25	1.5	1.75	2	2
P	Paso de rosca fino		/	/	/	/	15	1.5	1.5
C	Tamaño nominal	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
corriente continua	máximo		15.5	18.5	22.5	26.5	30.5	33.5	36.5
corriente continua	mín.		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	mín.		8.2	10.6	13.6	16.9	19.4	22.4	25
e	máximo		8.5	10.9	14	17.5	20	23	26
f	Tamaño nominal	±0,25	1.7	2	2.5	3	3	4	4
g	Tamaño nominal	±0,1	4	5	6	7	8	8	8
m	mín.		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	máximo		5	7	10	13	15	17	19.5
S	máximo		8	10	13	16	18	21	24
S	mín.		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	máx=tamaño nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	mín.		2	2.5	2.5	2.75	3	3.25	3.5
por 1000 unidades kg			/	5.7	12.2	21.8	29.4	45.8	/

Campos de aplicación

La tuerca soldable hexagonal con brida se usa ampliamente en las siguientes industrias y escenarios debido a sus ventajas, como soldadura fuerte, posicionamiento preciso, antiaflojamiento confiable y ensamblaje de un solo lado.

(1) Fabricación de automóviles: las tuercas soldadas hexagonales con brida se utilizan para instalar parachoques, asientos, paneles de instrumentos, accesorios de puertas, etc.

(2) Electrodomésticos y armarios eléctricos: puntos de conexión roscados de las carcasas de refrigeradores, lavadoras y aires acondicionados; Bases de instalación de cajas de distribución y armarios de control.

（3）Equipos mecánicos: Fijación de cubiertas de chapa, cubiertas protectoras y soportes.

（4）Arquitectura y Hardware: Conexiones de estructura de acero ligero, componentes metálicos prefabricados.

（5）Tránsito ferroviario: Acondicionamiento interior de los vagones y fijación de equipos eléctricos.

(6) Nueva energía: carcasa del inversor fotovoltaico, cuerpo del gabinete de almacenamiento de energía.
