Tuercas soldadas con brida hexagonal

Las tuercas para soldar con brida hexagonal Xiaoguo® del fabricante chino están hechas de acero de aleación de alta calidad de grado 10.9, con un procesamiento preciso. Su resistencia a la tracción supera los 1000 MPa. Los puntos de soldadura son estables, la capacidad de carga es alta y se puede obtener un informe de prueba.

Enviar Consulta

Descripción del Producto

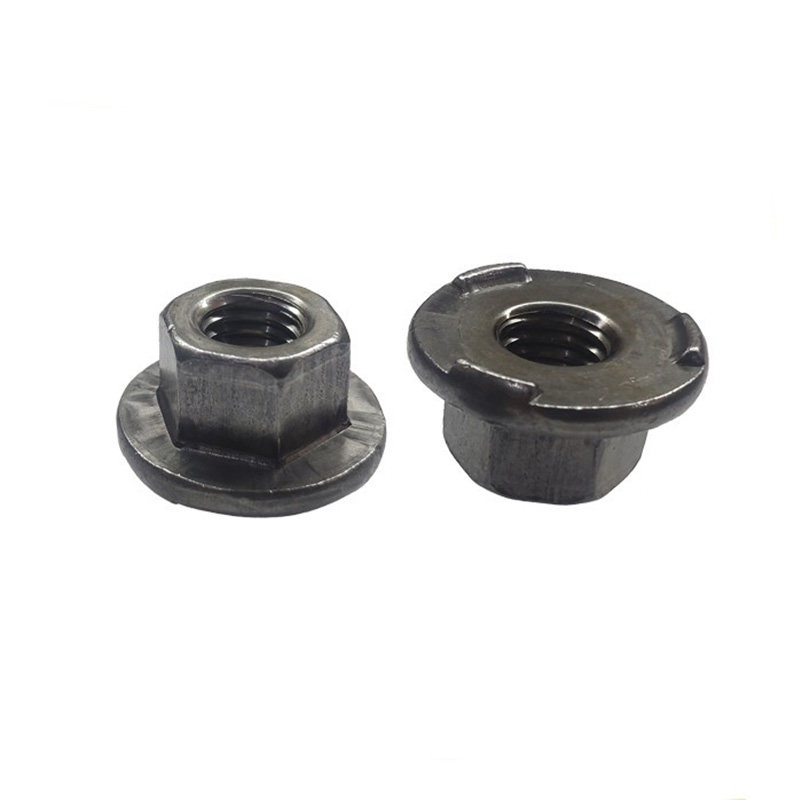

Las tuercas para soldar con brida hexagonal son un sujetador especial con una brida circular en la parte inferior y una forma hexagonal en la parte superior. La superficie inferior de la brida suele tener tres protuberancias de soldadura (o llamadas protuberancias). Esta tuerca se suelda firmemente a la chapa mediante soldadura por resistencia (soldadura por saliente) después de fundir los salientes, consiguiendo así una conexión roscada permanente.

En comparación con las tuercas para soldar comunes, las tuercas para soldar con brida hexagonal incorporan una superficie de brida, que puede reemplazar las arandelas planas para distribuir la presión y proteger los componentes de láminas delgadas contra el aplastamiento. Al mismo tiempo, el diseño de la cabeza hexagonal hace que sea conveniente utilizar llaves o casquillos estándar para el montaje de pernos. Este producto se usa ampliamente en escenarios de conexión roscada de estructuras de chapa delgada, como carrocerías de automóviles, carcasas de electrodomésticos, gabinetes eléctricos y equipos mecánicos.

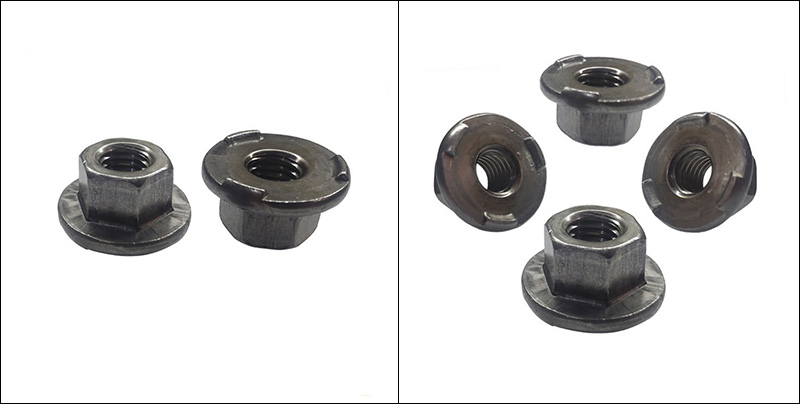

Hexagon Flange Weld Nuts

Características estructurales centrales

El diseño estructural de las tuercas para soldar con brida hexagonal se centra en tres objetivos clave: "soldadura confiable, posicionamiento preciso y ensamblaje conveniente". Las características estructurales principales se pueden resumir de la siguiente manera:

(1) cabeza hexagonal

Forma: Hexágono regular. Las dimensiones de los lados opuestos cumplen con las tolerancias estándar ISO/DIN.

Función: Se puede apretar fácilmente mediante una llave de boca o un casquillo, sin necesidad de herramientas especiales.

Ventaja: Compatible con tuercas hexagonales comunes, facilitando el montaje y mantenimiento en obra.

(2) Base de brida

Forma: superficie de brida ampliada

Función: Aumentar el área de contacto con la pieza de trabajo, distribuir la presión y evitar que el material de lámina delgada se deforme.

Reemplace las arandelas planas y reduzca la cantidad de componentes y pasos de ensamblaje.

Ventajas: Mejora la confiabilidad de la conexión y reduce los costos generales.

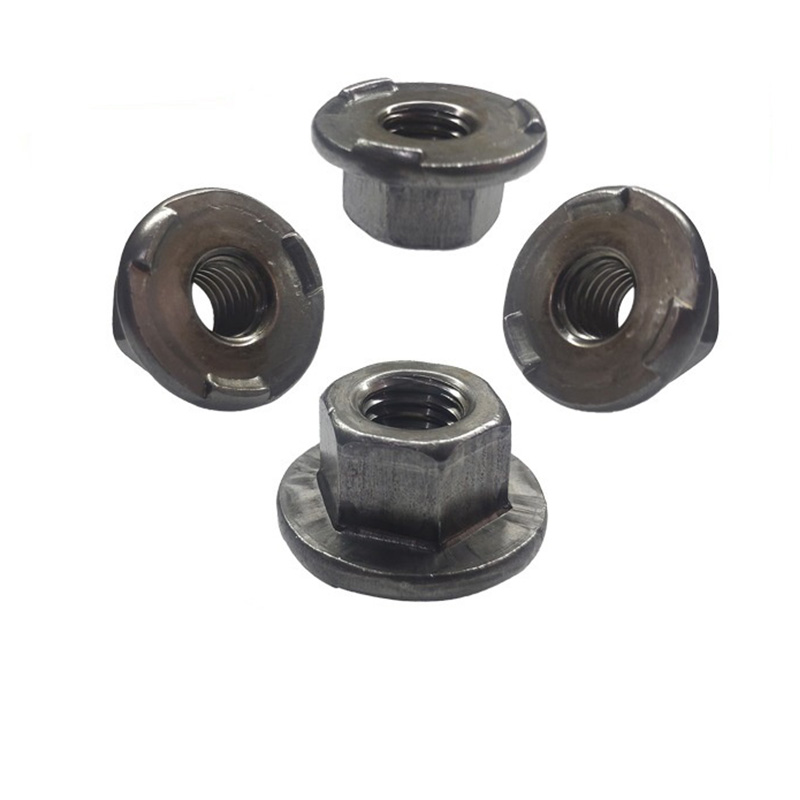

(3) Proyecciones de soldadura

Esta es la característica más importante que distingue a las tuercas soldadas con brida hexagonal de las tuercas con brida ordinarias.

Característica	Descripción
Cantidad	El diseño estándar consta de 3 piezas, distribuidas uniformemente a 120° a lo largo de la superficie inferior de la brida.
Forma	De forma esférica o cónica, con la parte superior lisa y redondeada sin aristas vivas.
Altura	0,5 - 0,8 mm (ajustable según el espesor del material base)
Función	① Durante la soldadura por resistencia, las protuberancias se funden primero, formando un núcleo fundido estable; ② Se logra un centrado automático de tres puntos para evitar el desplazamiento de la soldadura; ③ Cuando no esté en el proceso de soldadura, la pieza de trabajo se puede mantener temporalmente en su lugar, facilitando el posicionamiento de la línea de producción automatizada.
Ventajas	La penetración de la soldadura es uniforme, la precisión de posicionamiento es alta y es adecuada para la soldadura automatizada robotizada.

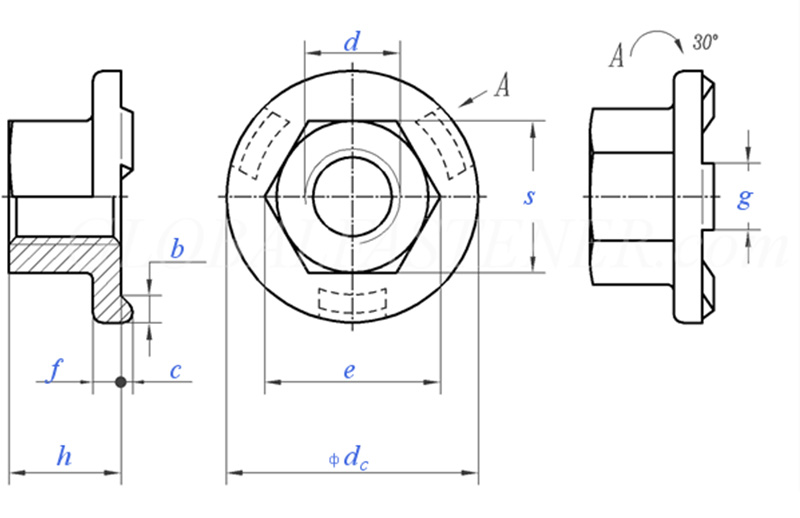

Hexagon Flange Weld Nuts

Tamaño del hilo			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Paso de rosca grueso		0.8	1	1.25	1.5	1.75	2	2
P	Paso de rosca fino		/	/	/	/	15	1.5	1.5
C	Tamaño nominal	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
corriente continua	máximo		15.5	18.5	22.5	26.5	30.5	33.5	36.5
corriente continua	mín.		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	mín.		8.2	10.6	13.6	16.9	19.4	22.4	25
e	máximo		8.5	10.9	14	17.5	20	23	26
f	Tamaño nominal	±0,25	1.7	2	2.5	3	3	4	4
g	Tamaño nominal	±0,1	4	5	6	7	8	8	8
m	mín.		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	máximo		5	7	10	13	15	17	19.5
S	máximo		8	10	13	16	18	21	24
S	mín.		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	máx=tamaño nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	mín.		2	2.5	2.5	2.75	3	3.25	3.5
por 1000 unidades kg			/	5.7	12.2	21.8	29.4	45.8	/
