Tuerca de soldadura de brida hexagonal

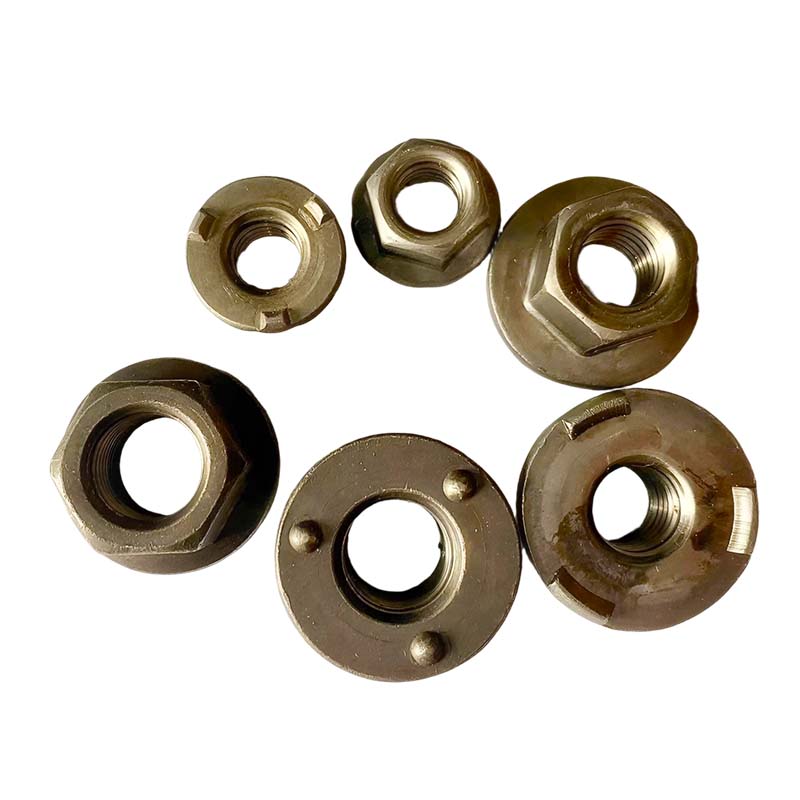

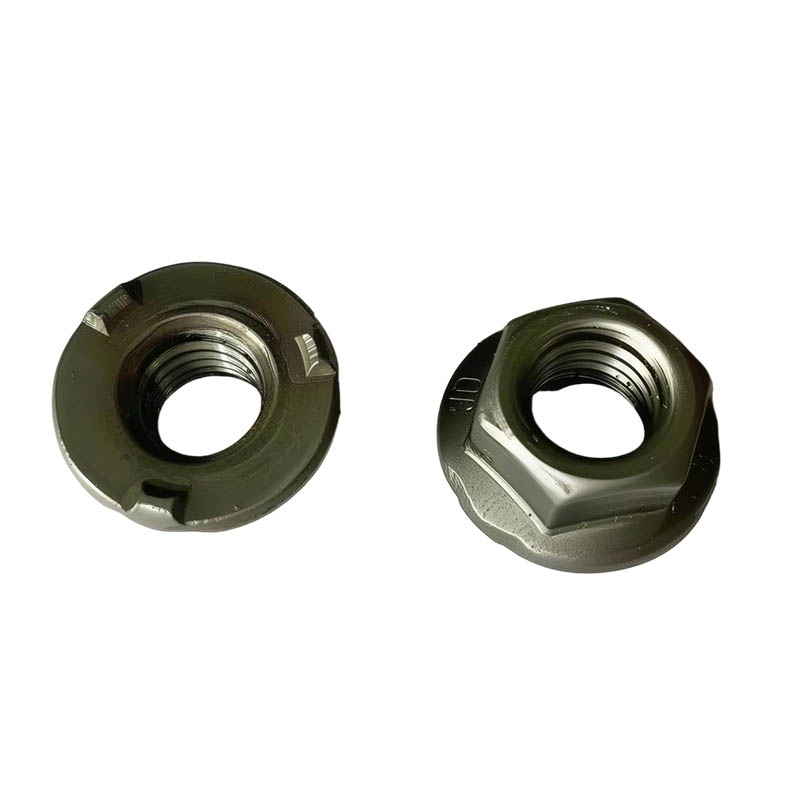

Compre de inmediato la tuerca para soldar con brida hexagonal Xiaoguo® del proveedor chino, que presenta un diseño de protuberancia de tres puntos en la parte inferior, que combina perfectamente con la pieza de trabajo. La soldadura es firme y precisa y no requiere ajuste. El diseño único aumenta la eficiencia del ensamblaje en un 50%.

Enviar Consulta

Descripción del Producto

Las diferencias con las tuercas de soldadura hexagonales ordinarias.

La principal diferencia entre los dos radica en la base de la brida. La tuerca para soldar con brida hexagonal es una versión mejorada de la tuerca para soldar hexagonal ordinaria, que presenta un disco con brida integrado. Esta diferencia da como resultado varias distinciones en estructura, desempeño y aplicación. Aquí está la comparación detallada:

Proyecto	Tuerca soldada de brida hexagonal	Tuerca de soldadura hexagonal ordinaria
Forma inferior	Con brida ampliada	Plano o sin bridas
Capacidad de soportar presión	reemplazar directamente con arandela plana	Se requiere arandela plana adicional
Protuberancias soldadas	3	3
Escenarios aplicables	Automóviles, electrodomésticos, estructuras de placas delgadas.	Placas gruesas, soldadura en general.
Costo	Ligeramente más alto (con una brida adicional)	Ligeramente más bajo

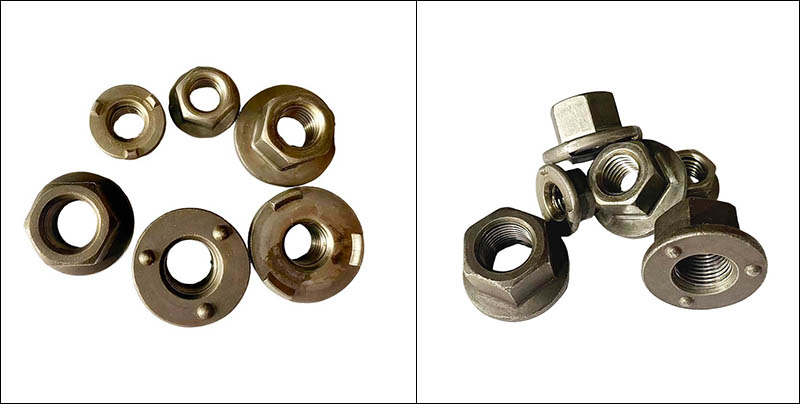

Hex Flange Weld Nut

Servicio de muestra

Para la muestra de tuerca soldada con brida hexagonal, tenemos regulaciones claras a seguir.

(1) Para los clientes potenciales que necesitan probar el grado de rendimiento de las tuercas en una etapa inicial, generalmente proporcionamos una cierta cantidad de muestras gratuitas (como 5 a 10 piezas), pero el costo de envío generalmente corre a cargo del cliente.

(2) Para productos personalizados o productos de alto valor, se cobrará una tarifa de muestra. Y la tarifa de la muestra se deducirá del pago cuando se emita el pedido formal más adelante.

Hex Flange Weld Nut

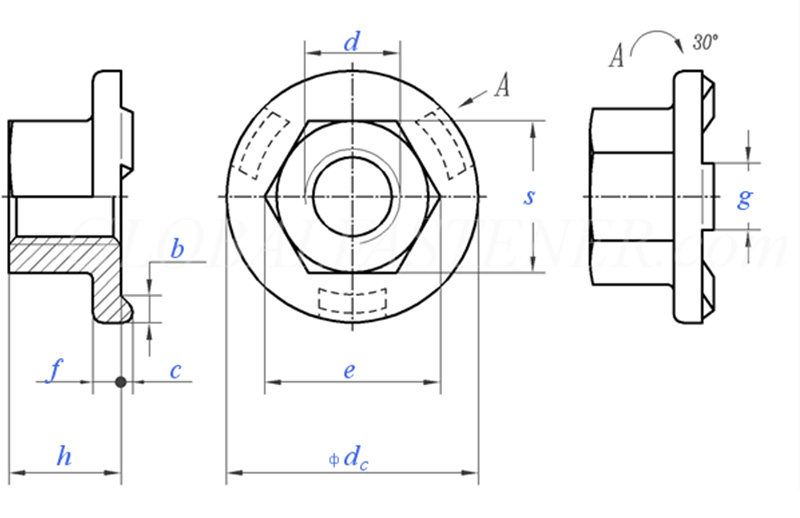

Tamaño del hilo			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Paso de rosca grueso		0.8	1	1.25	1.5	1.75	2	2
P	Paso de rosca fino		/	/	/	/	15	1.5	1.5
C	Tamaño nominal	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
corriente continua	máximo		15.5	18.5	22.5	26.5	30.5	33.5	36.5
corriente continua	mín.		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	mín.		8.2	10.6	13.6	16.9	19.4	22.4	25
e	máximo		8.5	10.9	14	17.5	20	23	26
f	Tamaño nominal	±0,25	1.7	2	2.5	3	3	4	4
g	Tamaño nominal	±0,1	4	5	6	7	8	8	8
m	mín.		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	máximo		5	7	10	13	15	17	19.5
S	máximo		8	10	13	16	18	21	24
S	mín.		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	máx=tamaño nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	mín.		2	2.5	2.5	2.75	3	3.25	3.5
por 1000 unidades kg			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1) ¿Se puede utilizar este tipo de tuerca soldada con brida hexagonal en una línea de producción automatizada (soldadura robótica)?

Es muy adecuado. El diseño de plataforma elevada de tres puntos permite un posicionamiento preciso y, combinado con la bandeja vibratoria para alimentación automática, es adecuado para la estación de trabajo de soldadura por puntos del robot.

(2) ¿Cómo se asegura que la altura de las protuberancias de soldadura en cada lote de productos sea consistente?

Utilizamos el proceso de conformado en frío y la tolerancia de la altura del relieve se controla dentro de ±0,05 mm.

(3) ¿Cuál es la cantidad mínima de pedido (MOQ)? ¿La muestra es gratuita?

Para especificaciones estándar, la cantidad mínima de pedido es de 1000 piezas; para personalización no estándar, son 500 piezas. Ofrecemos muestras gratuitas (de 2 a 5 piezas por especificación) y el cliente solo debe hacerse cargo del costo de envío internacional.

(4) ¿Cuál es el plazo de entrega habitual?

Los productos estándar están disponibles para su envío en un plazo de 3 a 7 días; Los productos personalizados tardan de 15 a 25 días hábiles. Los pedidos al por mayor se pueden acelerar previa negociación.
