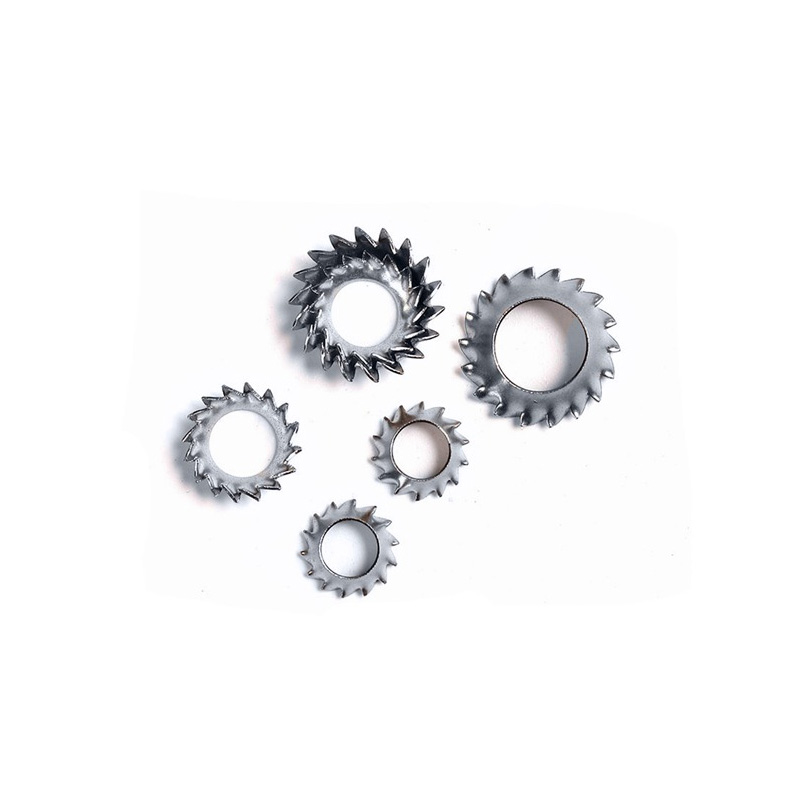

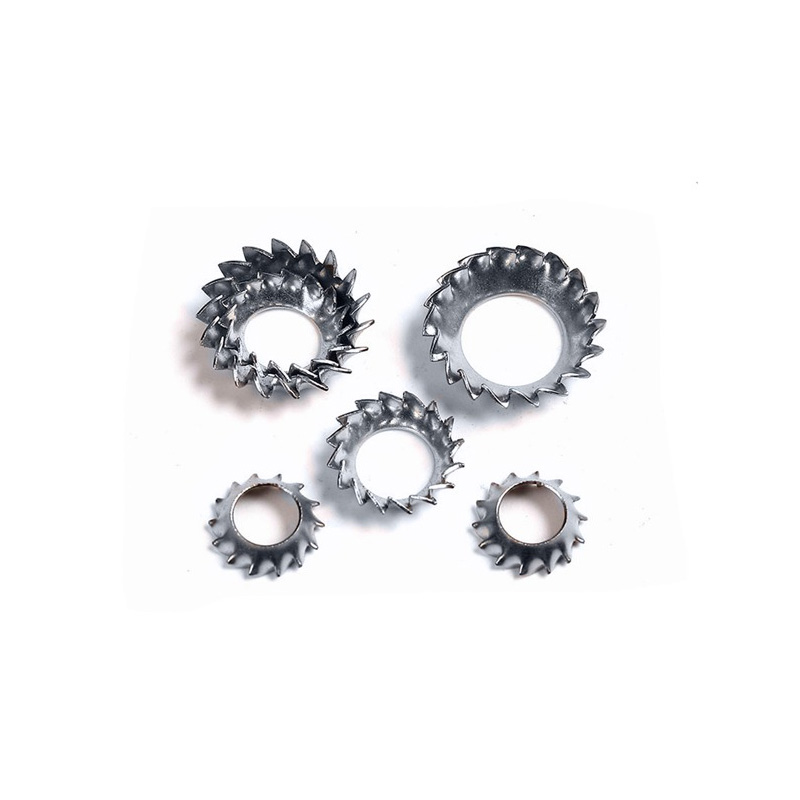

Arandelas de seguridad cónicas dentadas con dientes externos

Precarga de resorte cónico

Las Arandelas de Seguridad Cónicas Dentadas de Diente Externo tienen forma de plato poco profundo (cónicas) en su estado libre y tienen una cierta altura natural.

Cuando comenzó la operación de apriete, se empujó la arandela hacia el interior del hueco y la estructura cónica se aplanó gradualmente.

La arandela aplanada, a pesar de estar comprimida, siempre se esfuerza por volver a su forma cónica original, generando así continuamente una fuerza elástica axial.

Esta fuerza elástica actúa entre la cabeza del tornillo y la pieza de trabajo, manteniendo una precarga constante para la rosca y compensando pequeños espacios provocados por la expansión térmica, el desgaste o la deformación del material.

Bloqueo mecánico de dientes externos

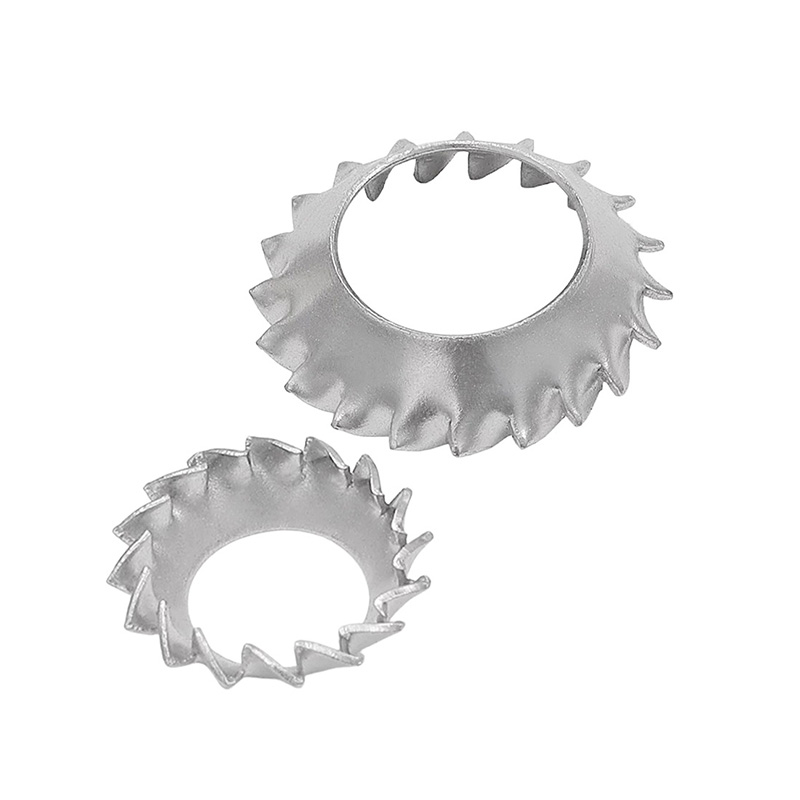

Hay una fila de dientes radiales afilados en la circunferencia exterior de las arandelas de seguridad cónicas dentadas con dientes externos.

Cuando se aplana la arandela, estos dientes externos muerden la superficie de la pieza de trabajo, creando múltiples compromisos mecánicos.

Después de que los dientes muerden, equivale a agregar resistencia antirotación entre la arandela y la pieza de trabajo.

Este mecanismo de bloqueo mecánico puede resistir eficazmente el aflojamiento causado por vibraciones, golpes y cargas dinámicas.

Ajuste al ras avellanado

La superficie cónica de las arandelas de seguridad cónicas dentadas con dientes externos coincide con la superficie cónica de la cabeza de tornillo avellanada estándar.

Después de la instalación, la arandela se inserta completamente en el hueco de la pieza de trabajo y la cabeza del tornillo está al nivel o ligeramente por debajo de la superficie de la pieza de trabajo.

Esto asegura que la superficie de ensamblaje sea lisa y plana, sin protuberancias, y no cause molestias al tocarla, no interfiera con otros componentes y no afecte el engranaje entre los dientes y la pieza de trabajo.

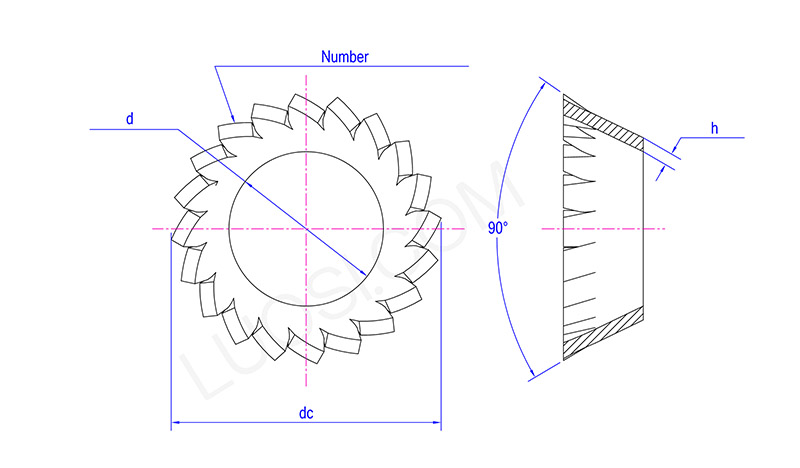

Lun	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	ϕ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
re máx.	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
corriente continua	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Número de Número de dientes min	10	12	12	14	14	16	18	20	26	28	30

Preguntas frecuentes respondidas

(1) ¿Son estables la dureza y el torque?

Todas las Arandelas de Seguridad Cónicas Dentadas de Diente Externo están fabricadas con tratamiento térmico. La dureza, la elasticidad y el par de bloqueo se mantienen estables para los pedidos por lotes.

(2) ¿Ofrecen muestras gratuitas?

R: Podemos ofrecer muestras estándar gratuitas, el comprador solo debe hacerse cargo del costo del flete.

(3) ¿Cuál es su MOQ para tamaños estándar y personalizados?

Los tamaños estándar admiten pedidos de prueba pequeños. Los artículos personalizados no estándar necesitan una cantidad mínima de pedido pequeña, aceptamos pedidos de muestra y producción en masa.
