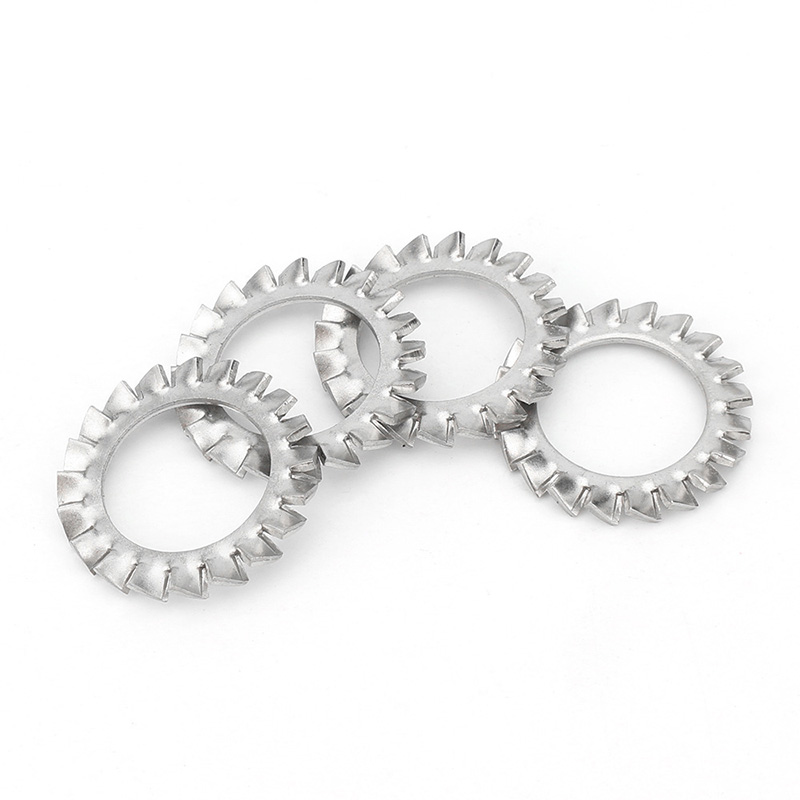

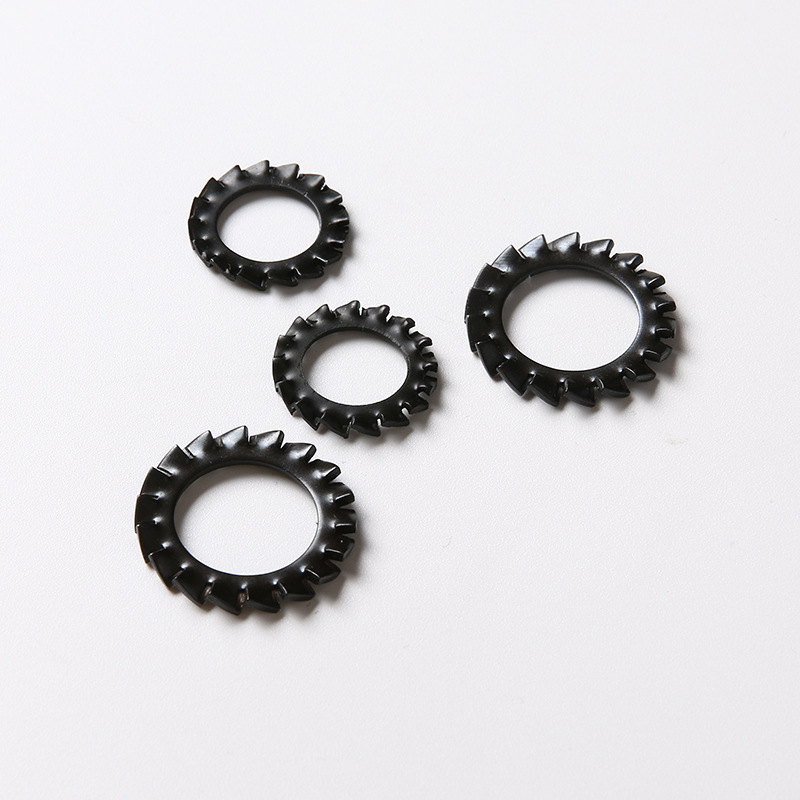

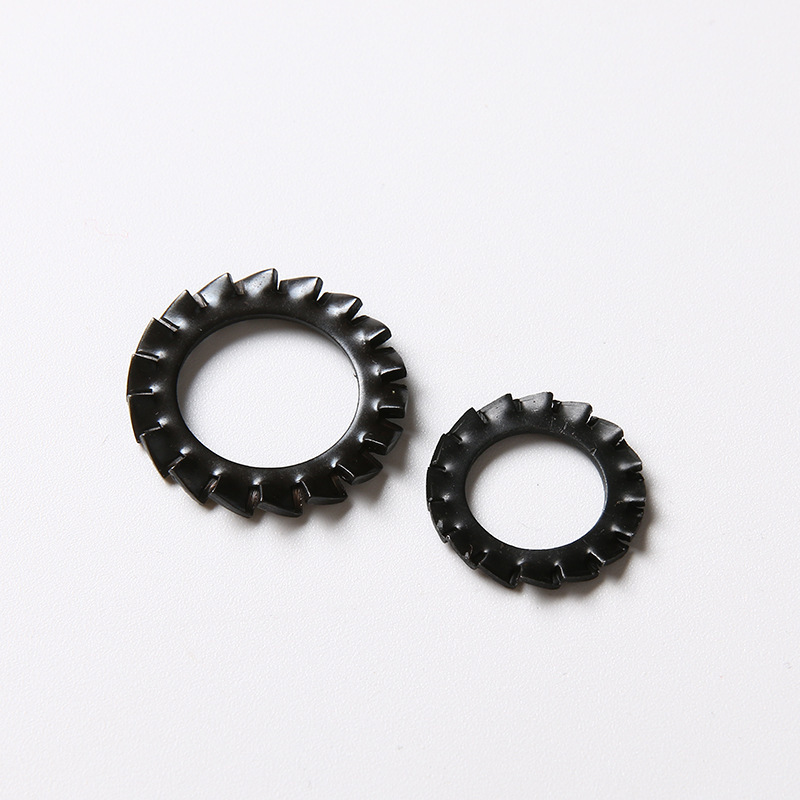

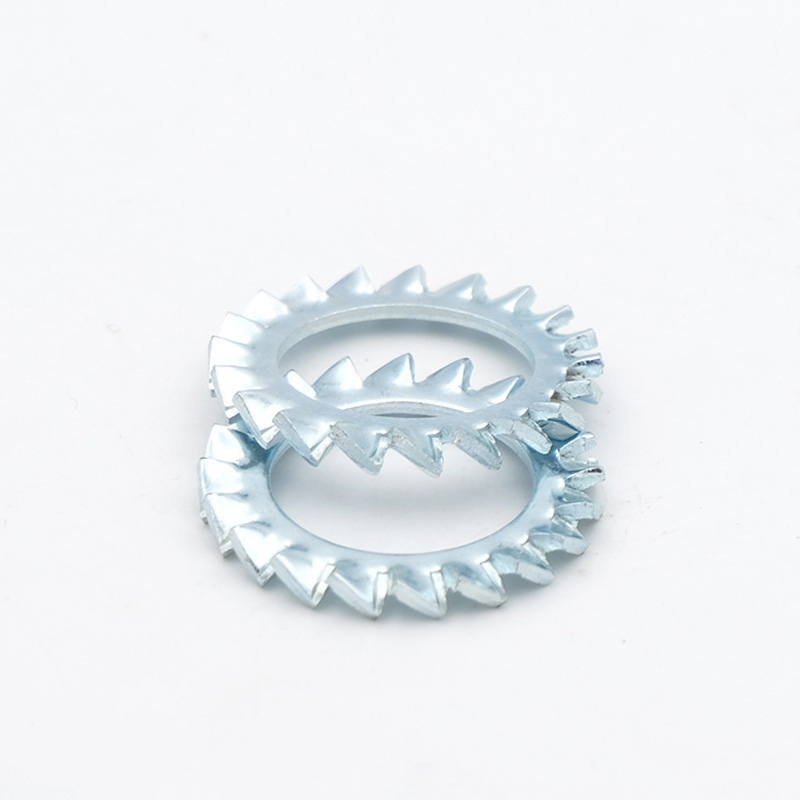

Arandelas de seguridad dentadas externas

La muestra de arandelas de seguridad con dentado externo Xiaoguo® puede proporcionar una conexión a tierra eléctrica beneficiosa. Los dientes exteriores de la junta pueden rayar la capa de óxido o el recubrimiento durante el uso, creando una ruta de contacto metálica estable, que puede usarse para la conexión de gabinetes eléctricos.

Enviar Consulta

Descripción del Producto

El material de las arandelas de seguridad dentadas externas determina directamente su fuerza de sujeción, su capacidad de prevención de oxidación y el entorno aplicable.

(1) Acero para resortes

Grados comunes: 65Mn, C67S, SK5

Dureza: HRC 40–50

Características: La elasticidad es la mejor y la fuerza de mordida es la más fuerte; los dientes son afilados y pueden penetrar profundamente en la superficie del metal; el precio es bajo y la relación costo-rendimiento es alta.

Desventajas: el acero desnudo es propenso a oxidarse y requiere tratamiento superficial; no es apto para ambientes húmedos o corrosivos.

Escenarios aplicables: las arandelas de seguridad dentadas externas fabricadas con acero para resortes son adecuadas para industrias generales, automóviles, ensamblaje mecánico y ambientes interiores secos.

Tratamiento superficial del revestimiento: Galvanización (interior), Dacromet (exterior)

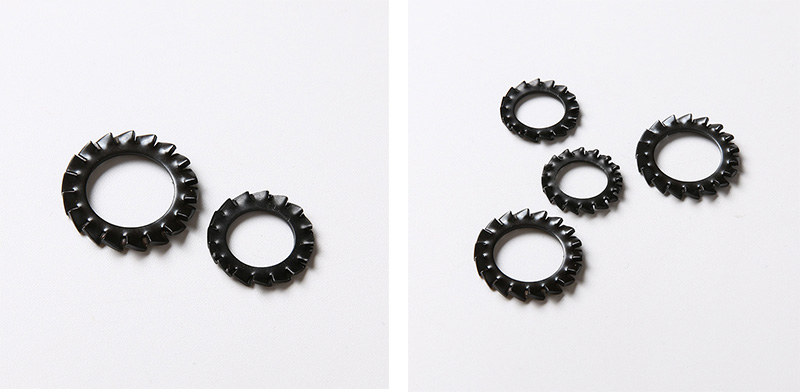

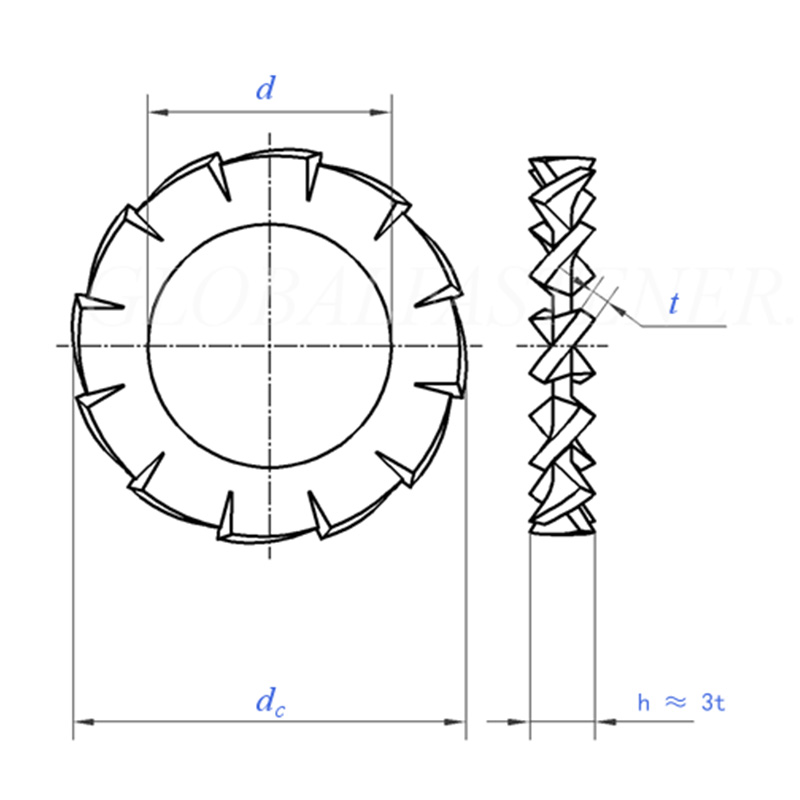

External Serrations Lock Washers

Tamaño		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	mín=tamaño nominal	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	máximo	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
corriente continua	máx=tamaño nominal	3.6	4.5	5.5	6	7	8	10	11	12.5	15
corriente continua	mín.	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Número de dientes	mín.	9	9	9	9	10	11	11	12	14	14
por 1000 unidades kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Para diámetro nominal de rosca		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Tamaño		10.5	13	15	17	19	21	23	25	28	31
d	mín=tamaño nominal	10.5	13	15	17	19	21	23	25	28	31
d	máximo	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
Delaware	máx=tamaño nominal	18	20.5	24	26	30	33	36	38	44	48
Delaware	mín.	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Número de dientes	mín.	16	16	18	18	18	20	20	20	22	22
por 1000 unidades kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Para diámetro nominal de rosca		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2) Acero inoxidable

①A2 (acero inoxidable 304)

Dureza: Aproximadamente HRC 25–35 (más blando que el acero para resortes)

Características: Resistencia a la corrosión universal, buena capacidad de prevención de la oxidación; inoxidable; no es necesario ningún recubrimiento adicional; la fuerza de mordida no es tan fuerte como la del acero para resortes, pero es suficiente para las vibraciones generales.

Escenarios de aplicación: ambientes húmedos, equipos alimentarios, dispositivos médicos, prevención general de oxidación en interiores y exteriores.

②A4 (acero inoxidable 316)

Dureza: aproximadamente HRC 25–35

Características: Contiene molibdeno, más resistente a la corrosión por iones de cloruro, resistente a la niebla salina, resistente al agua de mar, resistente a los productos químicos; el costo es entre un 30 y un 50 % más alto que el 304.

Escenarios aplicables: las arandelas de seguridad dentadas externas hechas de acero inoxidable 316 son adecuadas para ingeniería marina, barcos, instalaciones costeras y plantas químicas.

(3) Bronce fosforado

Designación: CuSn8, PB

Dureza: Aproximadamente HRC 20–30 (inferior)

Características: No produce chispas (a prueba de explosiones); no magnético; buena conductividad; resistente a la corrosión (pero no tan bueno como el 316); baja resistencia, no apto para cargas elevadas.

Escenarios aplicables: entorno a prueba de explosiones, puesta a tierra eléctrica, instrumentos sensibles al magnetismo

(4) Latón

Número de modelo: H62, H65

Dureza: Baja (aproximadamente HRC 10–20)

Características: Conductivo, conductor de calor; de apariencia dorada, decorativa; la resistencia a la oxidación es media; Los dientes tienen poca resistencia y son propensos a desgastarse.

Escenarios aplicables: electricidad de baja tensión, fontanería, conectores neumáticos, conjuntos decorativos.

Preguntas frecuentes

(1) ¿Cuál es la temperatura máxima para las arandelas de seguridad con dentado externo?

El acero para muelles galvanizado es generalmente adecuado para temperaturas entre -20°C y +120°C; El acero inoxidable A2/A4 se puede utilizar hasta -200°C hasta +300°C.

(2) ¿Qué material es mejor para la conexión a tierra eléctrica?

La conexión a tierra requiere que los dientes puedan penetrar la pintura o la capa de óxido para formar un camino conductor. Se puede utilizar acero inoxidable A2/A4 y bronce fosforoso.

(3) ¿Las arandelas de seguridad con dentado externo tienen propiedades magnéticas?

El acero para resortes es magnético, mientras que el acero inoxidable A2/A4 casi no tiene magnetismo (puede tener un magnetismo débil después del procesamiento en frío), y el bronce fosforoso y el latón son completamente no magnéticos.
