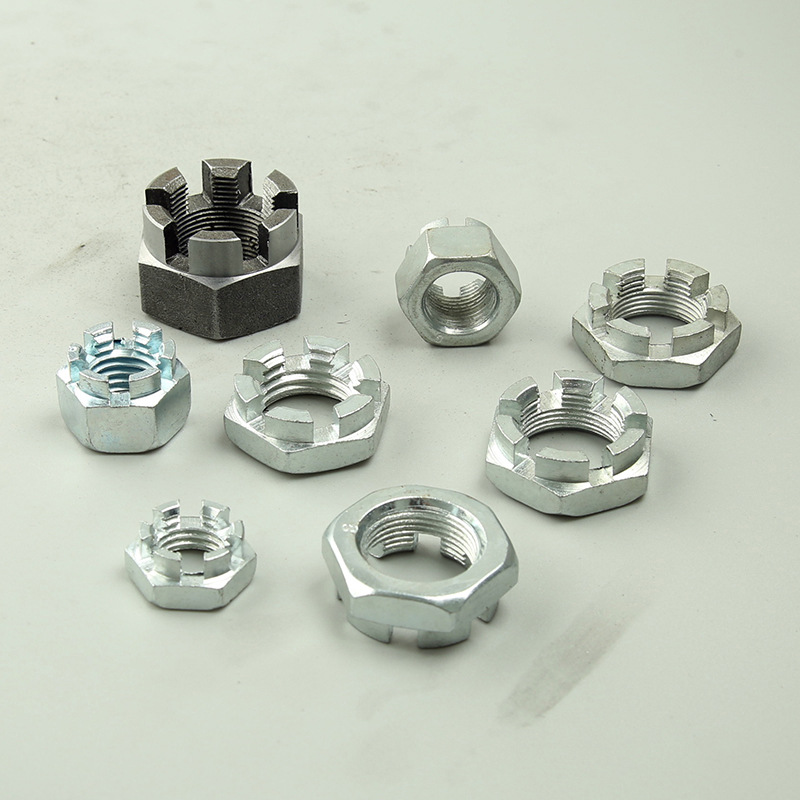

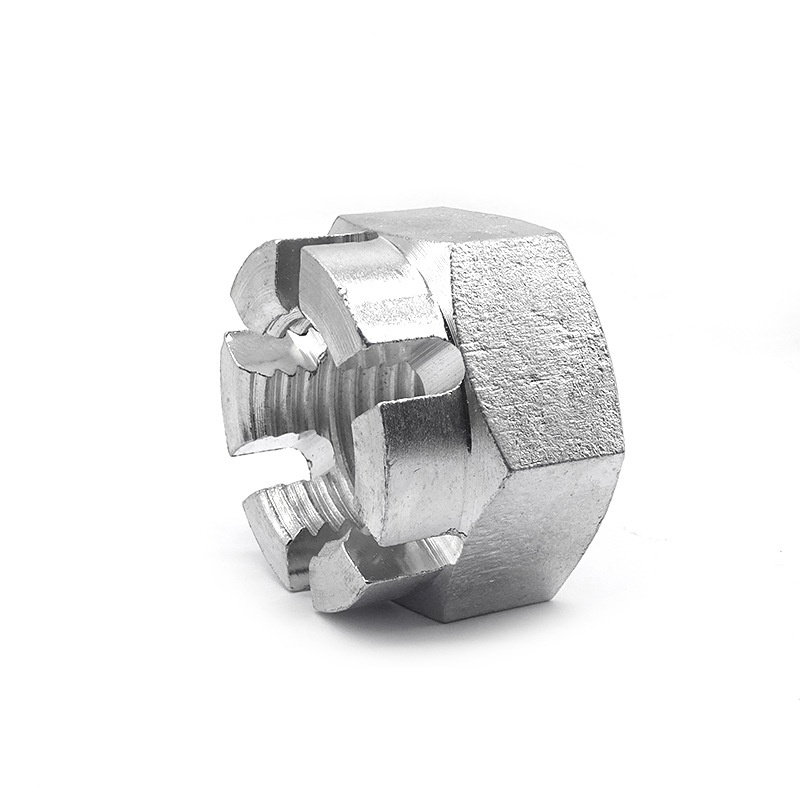

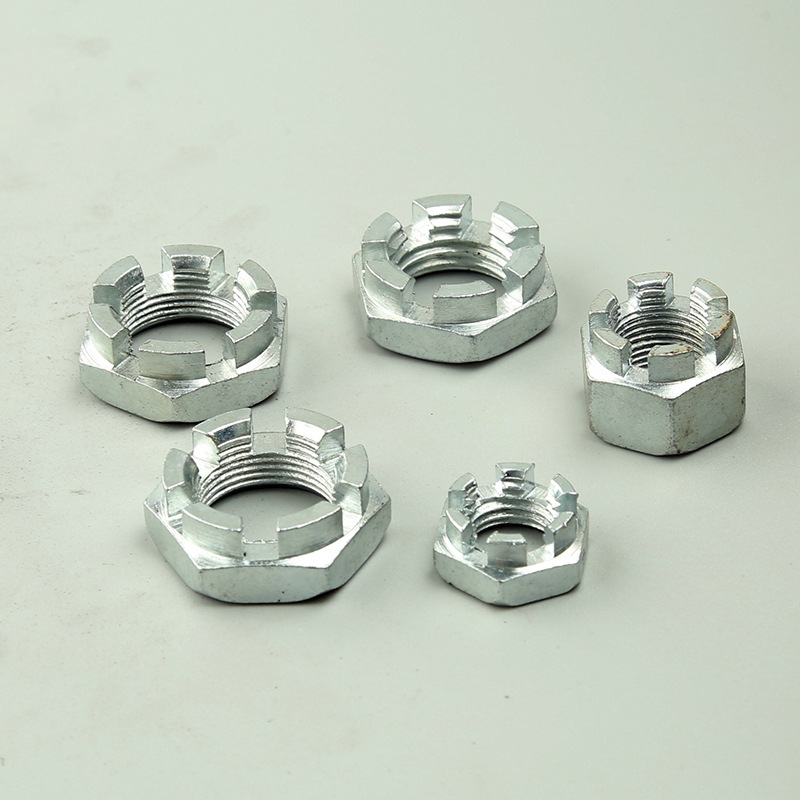

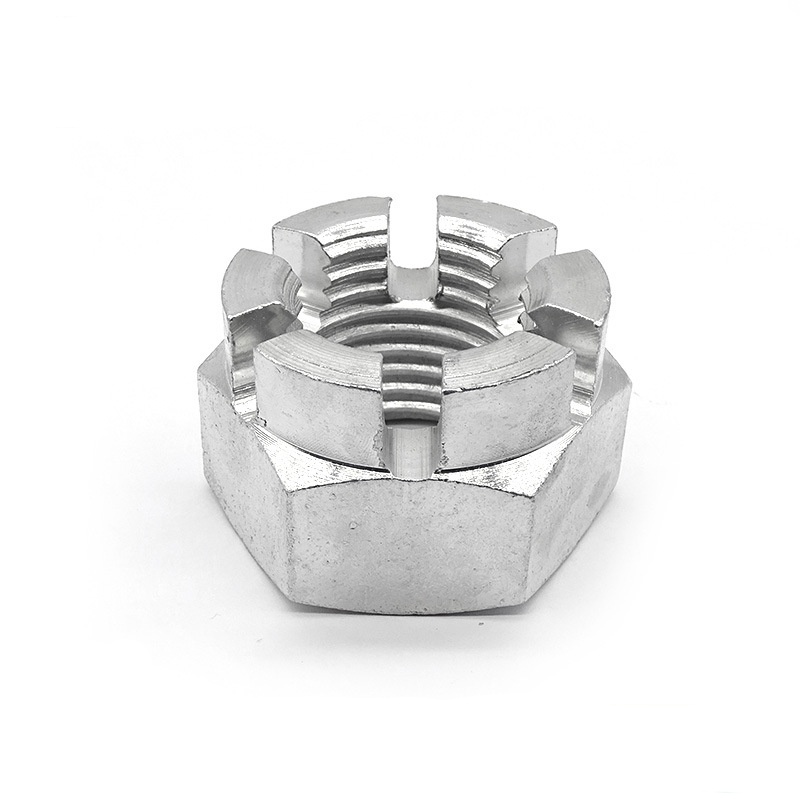

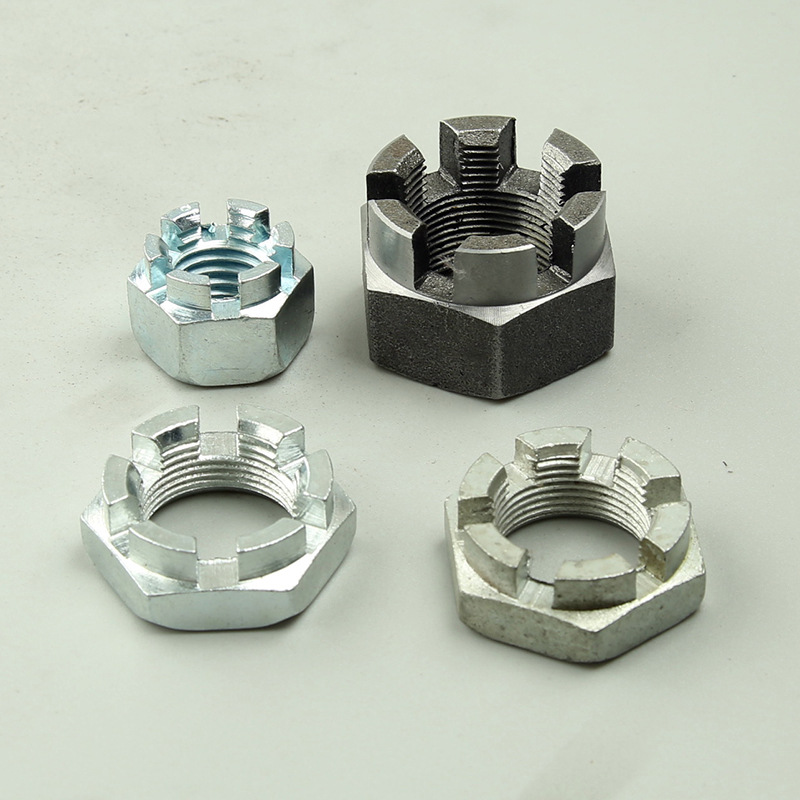

Tuerca de corona de doble seguridad con ranura

La tuerca de corona de doble seguridad con ranura se ensambla apretando hasta que una ranura se alinee con un orificio previamente perforado en el perno o perno correspondiente. Xiaoguo®, como fabricante, está comprometido con la fabricación sostenible mediante el reciclaje y la reducción de residuos.

Modelo:GB/T 9458-1988

Enviar Consulta

Descripción del Producto

Esta tuerca de corona de doble seguridad con ranura es un componente crucial en el sistema de transmisión de dirección, el sistema de suspensión y la estructura del eje de los automóviles. Su función principal es fijar componentes como la rótula de dirección o la rótula, y también se puede bloquear firmemente mediante un pasador abierto.

Una vez que apriete la tuerca de cabeza redonda ranurada al valor de torsión apropiado, su ranura se alineará con el orificio del perno. Luego puedes insertar un pasador abierto en él, lo que evitará que la tuerca gire cuando no debería. Esta configuración de seguridad es crucial para la seguridad del vehículo: garantiza que estas importantes conexiones permanezcan firmes incluso bajo vibraciones continuas y cargas en movimiento.

Ventajas del producto

En maquinaria agrícola como tractores, cosechadoras y arados, las tuercas de corona de doble seguridad con ranura se utilizan ampliamente, principalmente para los puntos giratorios y las piezas de conexión que soportan una gran presión. Estas máquinas deben soportar vibraciones y cargas de impacto muy intensas en su entorno de trabajo.

La confiabilidad de las tuercas de cabeza redonda ranuradas es extremadamente importante aquí, ya que proporciona un método de bloqueo fácil de verificar y es un dispositivo de bloqueo resistente y confiable. Solo necesita pasar un pasador a través de la ranura de la cabeza redonda y el perno; esto evitará que la tuerca se afloje. Como resultado, los equipos agrícolas pueden mantener un funcionamiento normal y un estado seguro, incluso en condiciones duras en el campo.

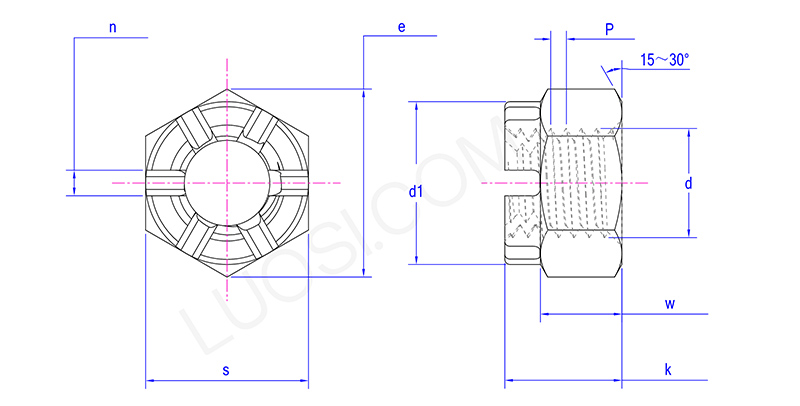

Parámetros del producto

Lun	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2	1.5\|2\|3
d1 máx.	25	28	30	34	38	42	46	50
d1 minuto	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k máx.	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
k min	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
n máx.	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s máx	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
ancho máximo	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
w min	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

Preguntas frecuentes

P: ¿Cuál es la función principal de una tuerca de corona de doble seguridad con ranura?

R: La función principal de una tuerca de corona de doble seguridad con ranura es fijarla firmemente a un perno o espárrago roscado, para que no se suelte cuando haya vibración. Tiene ese diseño de corona (o almenada, como con pequeñas muescas) que le permite deslizar una chaveta o un cable de seguridad a través de las ranuras y un orificio en el perno. Eso crea una cerradura mecánica sólida que no se desliza.

Por eso, esta tuerca de corona ranurada es imprescindible para trabajos en los que la seguridad es importante, como en la industria automovilística o aeroespacial.
