Arandelas de seguridad cónicas dentadas con dientes externos avellanados

Las arandelas de seguridad cónicas dentadas con dientes externos avellanados de la fábrica Xiaoguo® tienen una forma empotrada incorporada. Cuando los colocas, quedan al nivel o debajo de la superficie de la pieza, por lo que toda la cara exterior termina lisa y plana.

Enviar Consulta

Descripción del Producto

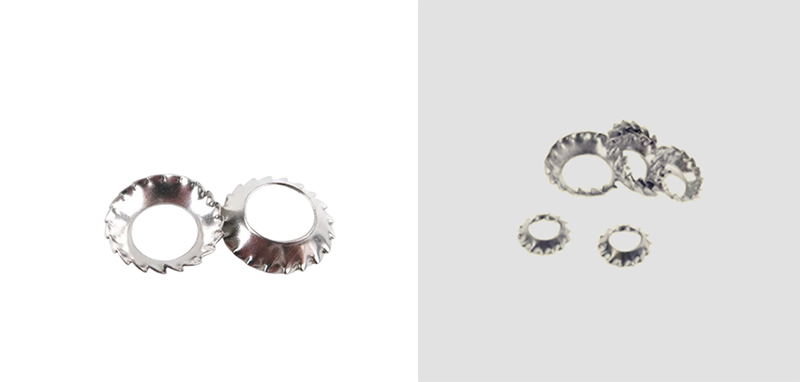

Estas arandelas de seguridad cónicas dentadas con dientes externos avellanados son anillos de bloqueo en forma de cono con un perfil hundido y dientes alrededor del borde exterior. La forma hundida les permite encajar perfectamente en los orificios de montaje empotrados, de modo que la cabeza del tornillo termine al ras con o debajo de la superficie de la pieza. Cuando aprietas el tornillo, la parte cónica empuja hacia atrás con una presión constante del resorte y los dientes exteriores muerden el material base. Eso evita que el sujetador se suelte cuando las cosas vibran o se mueven bajo carga.

Countersunk External Tooth Serrated Conical Lock Washers

Guía de instalación

Aquí está la guía de instalación para las arandelas de seguridad cónicas dentadas de dientes externos avellanados. Puede utilizarlo como referencia para su operación.

(1) Especificaciones de selección

Haga coincidir los diámetros interior y exterior correspondientes de las arandelas de seguridad cónicas dentadas de dientes externos avellanados con las especificaciones de los tornillos avellanados. Las especificaciones deben ser coherentes para evitar que sean demasiado grandes o demasiado pequeñas, lo que puede afectar el ajuste y el efecto antiaflojamiento.

(2) Dirección de instalación (punto clave)

Superficie cónica convexa + superficie exterior del diente orientada hacia la cabeza del tornillo

La superficie posterior plana debe estar firmemente unida a la superficie de chapa de la pieza de trabajo.

No lo instale en la dirección inversa. La instalación en dirección inversa perderá las funciones de preapriete elástico y bloqueo de la superficie del diente.

Countersunk External Tooth Serrated Conical Lock Washers

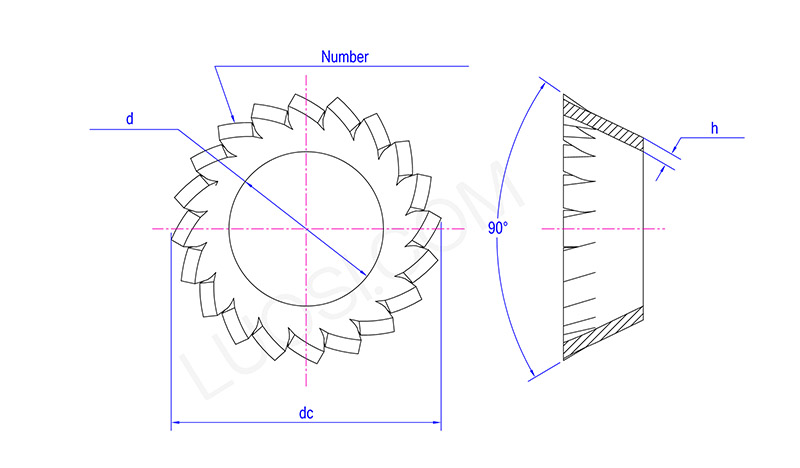

Lun	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	ϕ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
re máx.	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
corriente continua	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Número de Número de dientes min	10	12	12	14	14	16	18	20	26	28	30

(3) Alinee la lavadora correctamente

Deslice las arandelas de seguridad cónicas dentadas de dientes externos avellanados en el tornillo avellanado y luego coloque todo el juego en el orificio de montaje. El cono interior de la arandela se alineará para adaptarse al ángulo de la cabeza del tornillo.

(4) Apriete a mano primero

Comience girando el tornillo con la mano. Manténgalo plano contra la lavadora y asegúrese de que esté recto, sin inclinarse.

(5) Apretar al par estándar

Utilice una llave y apriete según la especificación de par habitual. Apriételo lo suficiente para aplanar un poco el cono para que proporcione algo de tensión elástica y deje que los dientes externos muerdan suavemente la superficie.

(6) Un par de cosas a tener en cuenta

No apriete demasiado: respete el par recomendado. No utilices una llave de impacto para golpearlo.

Nunca apile arandelas; utilice solo una por tornillo. Apilarlos crea una presión desigual, dobla la lavadora y anula su capacidad de bloqueo.
