Tuercas soldadas de proyección cuadrada

Características estructurales

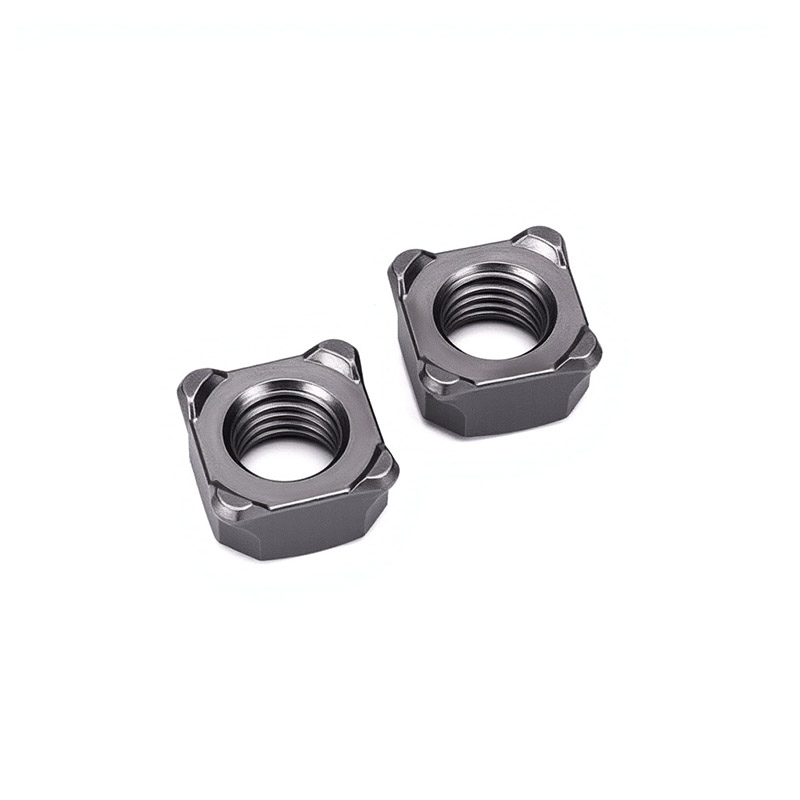

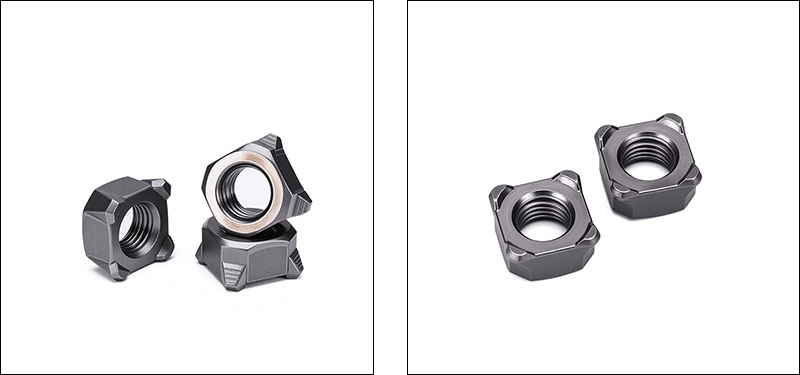

Las tuercas para soldar con proyección cuadrada son tuercas cuadradas con múltiples proyecciones para soldar en la parte inferior. Su diseño estructural se centra en tres objetivos clave: confiabilidad de la soldadura, posicionamiento preciso y rendimiento antigiro.

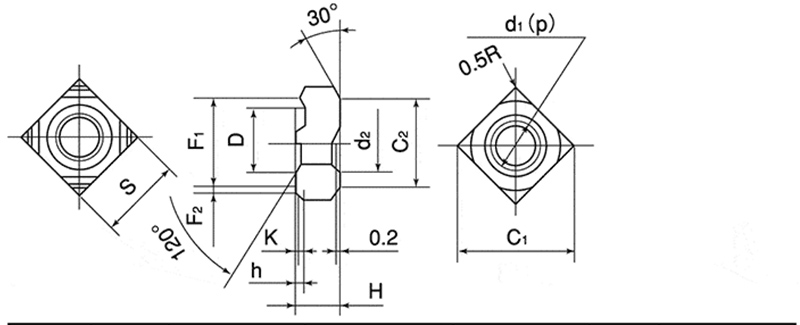

【1】Base cuadrada

(1) Forma: Un cuadrado perfecto con los cuatro lados de igual longitud y las cuatro esquinas en ángulo recto. Puede evitar automáticamente la rotación cuando encaja en el orificio cuadrado de la pieza de trabajo.

(2) Ancho del borde: por ejemplo, M8 es de 14 mm, M10 es de 17 mm. Proporciona suficiente área de soporte de presión para evitar que las tuercas se atasquen en el material base durante la soldadura.

（3）Espesor (alto): Generalmente de 6 a 10 mm. Garantiza una longitud de enganche de rosca suficiente para proporcionar resistencia a la conexión.

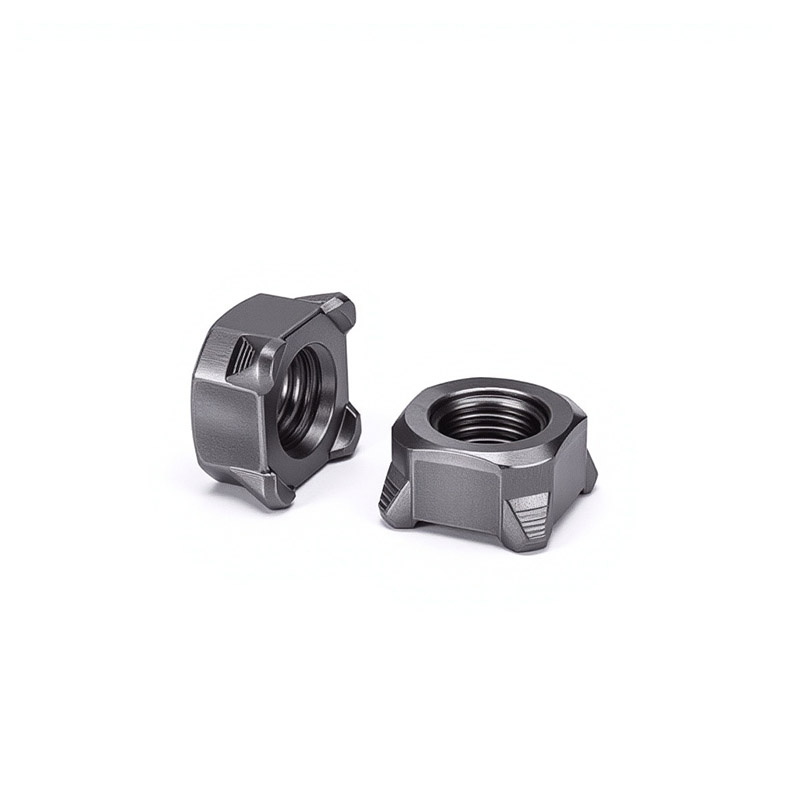

【2】Proyecto de soldaduraacciones

(1) Cantidad: Distribuido de forma simétrica en cuatro puntos para garantizar una corriente uniforme y un núcleo de soldadura equilibrado

(2) Posición: en las cuatro esquinas de la superficie inferior, cerca del borde, para mejorar la estabilidad de la soldadura.

(3) Forma: forma esférica o cónica, con una parte superior lisa

(4) Altura: 0,5 ~ 1,2 mm, para garantizar un contacto estrecho con el material base

Ancho/Diámetro: Aproximadamente 1,5 ~ 2,5 mm

【3】 Rosca interna

(1) Especificación de la rosca: Métrica M4 a M16, Imperial #6 a 5/8”. Forma una conexión desmontable con los pernos correspondientes.

(2) Precisión del hilo: 6H (métrico), 2B (imperial). Garantiza un buen ajuste entre las tuercas soldadas de proyección cuadrada y el perno.

(3) Longitud del hilo: proporciona suficiente longitud de enganche del hilo.

(4) Orientación de la rosca: el extremo de entrada puede tener chaflanes para facilitar la inserción del perno.

Preguntas frecuentes

(1) ¿Para qué método de soldadura son adecuadas las tuercas soldadas de proyección cuadrada? ¿Cuáles son los parámetros?

El método más utilizado es la soldadura por proyección por resistencia. Tomemos como ejemplo la soldadura de una tuerca M8 de acero con bajo contenido de carbono en una placa de acero con bajo contenido de carbono de 1,5 mm. Los parámetros de referencia son: corriente de 8 a 11 kA, presión del electrodo de 2,5 a 4,0 kN, frecuencia de soldadura de 8 a 15 ciclos (aproximadamente 0,16 a 0,3 segundos).

(2) ¿Qué estándares cumplen sus tuercas soldadas de proyección cuadrada?

Seguimos estrictamente DIN 928 (el estándar alemán, el más utilizado en todo el mundo), ASME B18.1 (el estándar americano) y GB/T 13681.2 (el estándar nacional chino).

(3) ¿Cómo garantizar el rendimiento de soldadura de las tuercas?

El núcleo del rendimiento de la soldadura es que el contenido de carbono debe ser ≤ 0,25%. Realizamos análisis espectrales en cada lote de materias primas para garantizar que la composición química esté calificada. Al mismo tiempo, la altura y la forma de las protuberancias se controlan estrictamente dentro del rango de tolerancia.
