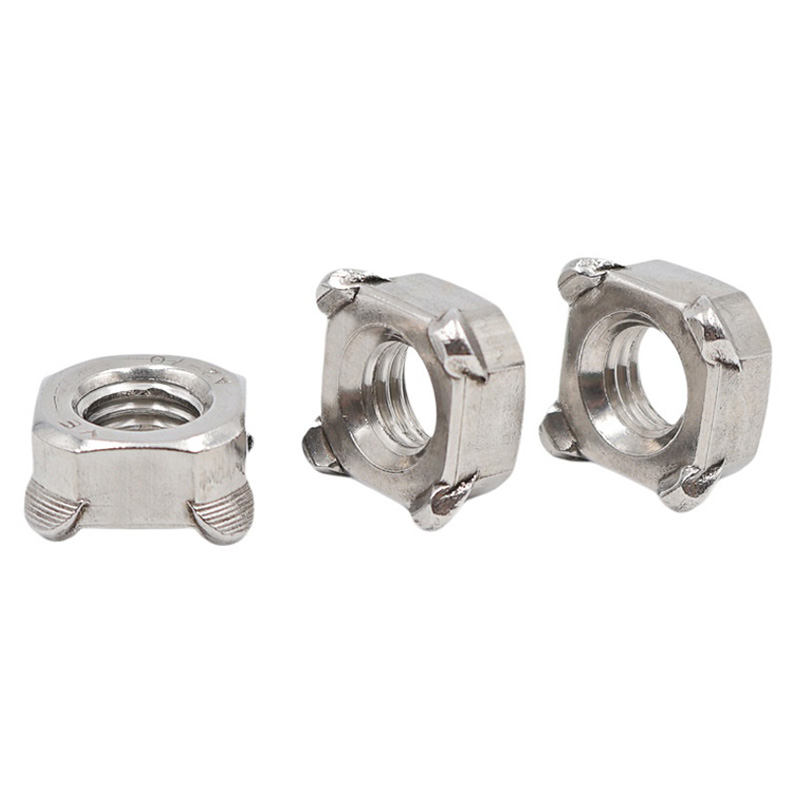

Tuerca de soldadura cuadrada M8

¿Está buscando sujetadores profesionales? La última tuerca para soldar cuadrada M8 de Xiaoguo® puede ser su opción ideal. Es adecuado para la parte posterior de la chapa. Al instalar sujetadores externos, no es necesario tocar la parte posterior. Es especialmente adecuado para recintos de tipo cerrado.

Modelo:Q 371-1999

Enviar Consulta

Descripción del Producto

Dimensiones estándar y clave

La tuerca para soldar cuadrada M8 se produce estrictamente de acuerdo con la norma DIN 928:2013-12. Esta norma especifica las dimensiones y requisitos técnicos para tuercas cuadradas para soldar con roscas gruesas que van desde M4 a M16 y roscas finas que van desde 8 mm a 16 mm. El grado del producto es grado A.

Parámetro	Valor (mm)	Tolerancia
Especificación del hilo	M8 × 1,25	-
Ancho de borde (s/sw)	14mm	±0,3
Ancho diagonal (e)	18mm	±0,6
Espesor total (m1/h)	6,5 mm	±0,3
Diámetro de la cabeza (dk)	12,8 mm	-
Altura del punto de protrusión	1,0 mm	±0,1
Ángulo de punta cóncava	45°	±5°

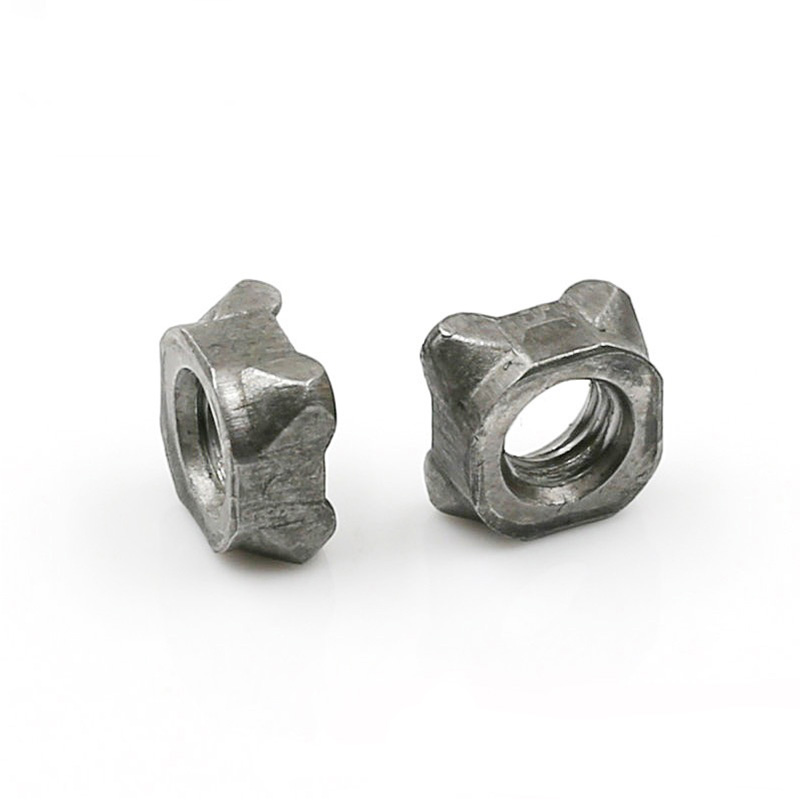

M8 Square Weld Nut

tipo estructural

La tuerca para soldar cuadrada M8 se divide en dos tipos según si tiene un pasador de posicionamiento o no: el tipo sin pasador y el tipo equipado con pasador.

(1) No pilotado

Descripción:

Forma cuadrada, con un ancho de lados opuestos de 14 mm. La superficie inferior tiene cuatro salientes de soldadura semiesféricos distribuidos uniformemente en las cuatro esquinas, sin pasadores de guía. La superficie inferior es plana, con una especificación de M8 × 1,25 y una precisión de 6H.

Principio de funcionamiento:

Durante la soldadura, el posicionamiento se logra a través de los pasadores de posicionamiento en el electrodo inferior o de los orificios cuadrados en la pieza de trabajo. Las cuatro protuberancias se funden simultáneamente durante la soldadura por resistencia, formando un núcleo de soldadura uniforme.

Escenarios aplicables:

Cuando ya haya una tuerca de soldadura cuadrada M8 en el orificio cuadrado de la pieza de trabajo o cuando el posicionamiento sea confiable,

Se pueden adoptar técnicas de soldadura manual o semiautomática.

Esto es adecuado para aplicaciones sensibles al coste con bajos requisitos de precisión de posicionamiento.

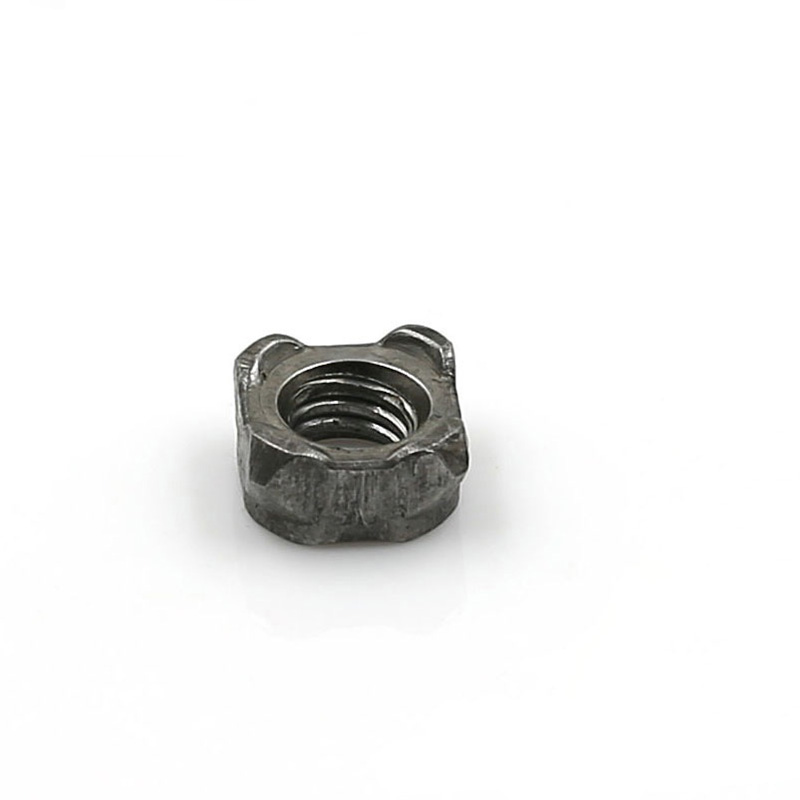

M8 Square Weld Nut

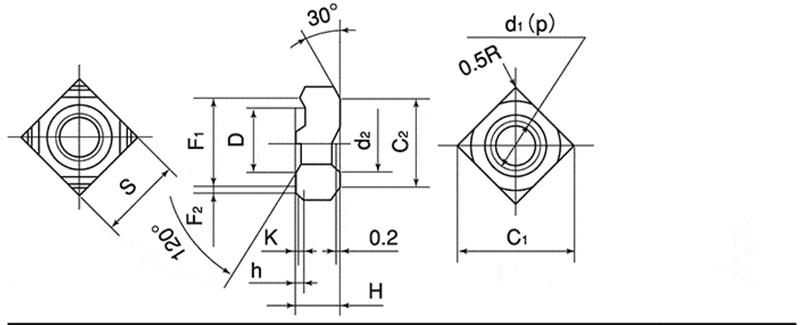

d	p	S		H		h		K	D
Diámetro nominal	Paso	Dimensión básica	Tolerancia	Dimensión básica	Tolerancia	Dimensión básica	Tolerancia	BasicDimenson(Aproximado）	Dimensión básica	Tolerancia
M4	0.7	9.0	0一0.2	3.2	±0,15	0.8	0一0.2	0.2	7.0	0,1 0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

(2) Pilotado

Descripción:

La forma es cuadrada y el ancho de los lados opuestos suele ser de 14 mm. Están presentes las cuatro protuberancias de las esquinas en la superficie inferior junto con el pasador guía central. El diámetro del pasador guía suele ser de 9,6 mm o 11,6 mm (según los requisitos del cliente). La altura del pasador guía es de 1,5 mm, 2,0 mm o 2,5 mm, coincidiendo con el grosor del material base. La rosca es M8×1,25, con una precisión de 6H.

Principio de funcionamiento:

El pasador guía se inserta en el orificio de posicionamiento pretaladrado de la pieza de trabajo para lograr un posicionamiento preciso y evitar que la tuerca de soldadura cuadrada M8 se mueva durante la soldadura. Al mismo tiempo, el pasador guía también bloquea eficazmente hasta cierto punto la entrada de salpicaduras de soldadura en el orificio roscado.

Escenarios aplicables:

Línea de soldadura robotizada automatizada (con altos requisitos de posicionamiento)

Cuando la pieza de trabajo no tiene agujeros cuadrados y se posiciona únicamente por agujeros redondos

Aplicaciones en las que es necesario evitar que la escoria de soldadura bloquee las roscas.
