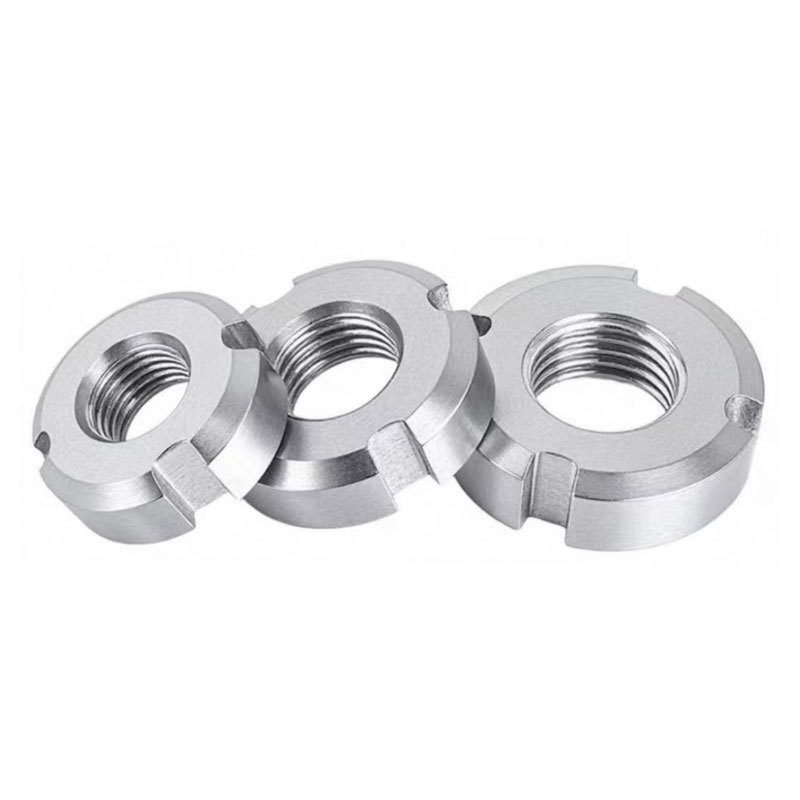

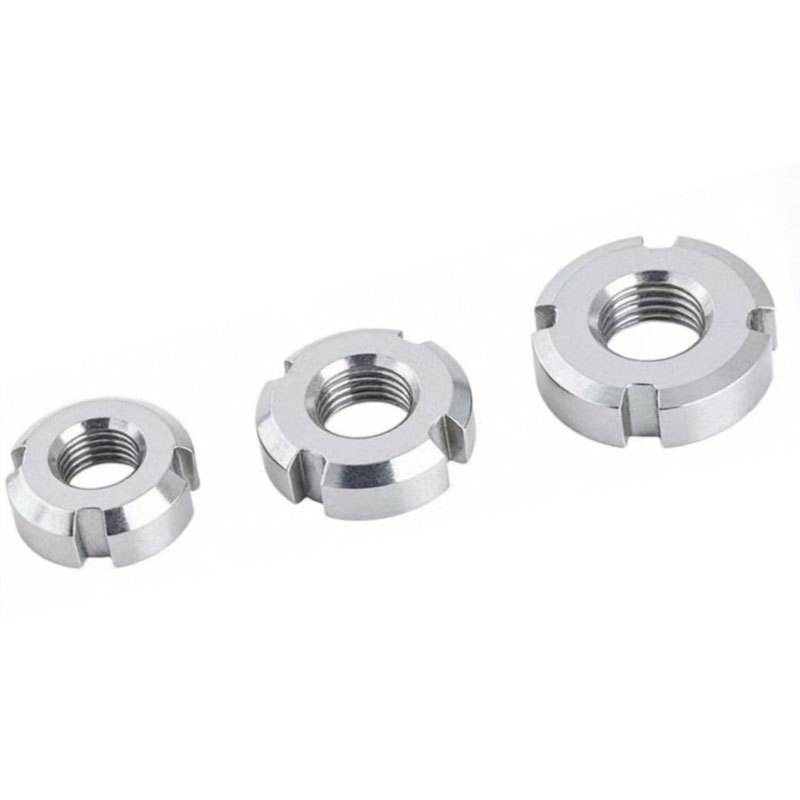

Tuerca de seguridad del rodamiento

La contratuerca del rodamiento China Xiaoguo® presenta una ranura diseñada con precisión que crea un juego axial muy fino cuando los componentes del rodamiento se unen, logrando la condición de acoplamiento óptima. El proceso de fabricación de las tuercas de seguridad para rodamientos producidas por la fábrica en China es extremadamente preciso.

Enviar Consulta

Descripción del Producto

¿Cómo elegir la talla adecuada?

Para garantizar que la contratuerca del rodamiento se pueda utilizar correctamente, se recomienda seleccionar los siguientes puntos:

(1) Determine la especificación del hilo: este es el requisito previo principal. Para sistemas métricos, consulte el valor M; para sistemas imperiales, consulte pulgadas. [Nota: Este producto utiliza exclusivamente tornillos de rosca fina. Al elegir, asegúrese de verificar el paso (como M16 × 1,5) para evitar seleccionar la especificación de rosca gruesa.]

(2) Verifique las dimensiones clave: Verifique el diámetro exterior (dk) y el espesor (m) para garantizar que la tuerca tenga suficiente espacio de instalación dentro del equipo.

(3) Definir estándares: especifique claramente los estándares del producto, como "Estándar nacional GB/T 812" o "Estándar alemán DIN 981", para garantizar que todas las dimensiones tengan las tolerancias y precisiones requeridas.

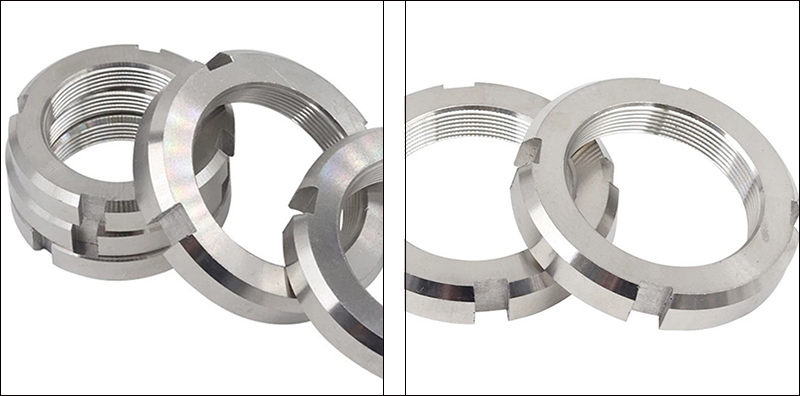

Bearing Lock Nut

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk máximo	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k máx.	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n máx.	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t máx	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Explicación detallada de los parámetros clave

Al elegir el tamaño de la contratuerca del rodamiento, preste especial atención a los siguientes parámetros clave:

(1) Especificación de la rosca (D×P): indica el diámetro nominal (D) y el paso (P) de la rosca.

Por ejemplo, en M16×1,5, M16 representa el diámetro nominal de 16 mm y 1,5 representa el paso de 1,5 mm.

（2）Diámetro exterior (dk): La dimensión externa máxima de la tuerca, que determina el espacio mínimo requerido para la instalación.

(3) Espesor (m): La altura axial de la tuerca, que afecta el brazo de fuerza de bloqueo y la resistencia.

（4）Número de ranuras (n) / Ancho de ranura (b) / Profundidad de ranura (t): Parámetros geométricos para el ranurado, que deben coincidir con las dimensiones de las herramientas profesionales correspondientes (llave de gancho y pasadores de apertura/arandelas de retención).

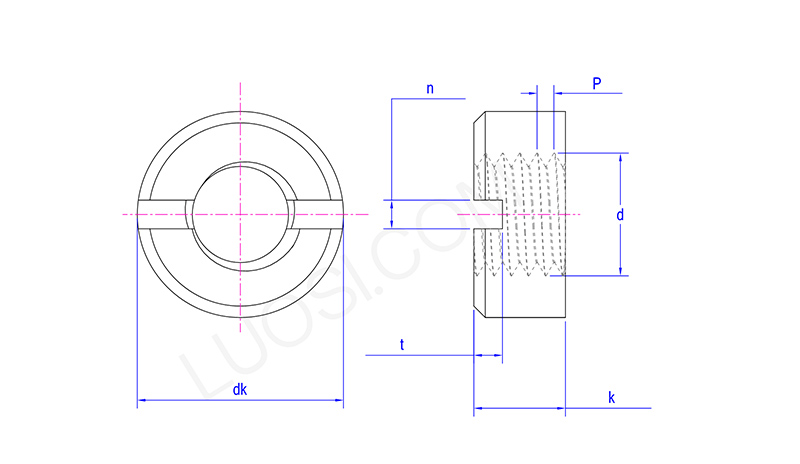

Bearing Lock Nut

Referencia rápida de especificaciones comunes

A continuación se muestran algunos datos de especificaciones estándar de uso común:

Tome la contratuerca del rodamiento GB/T 812-1988, (métrica) como ejemplo:

Especificación del hilo: D×P	Diámetro exterior: dk (mm)	Espesor: m (mm)	Número de ranuras: n	Profundidad de la ranura: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Selección y uso

(1) Consistencia de la rosca: Todas las contratuercas de los rodamientos están equipadas con tornillos de rosca fina. Verifique el paso para evitar confusiones con tornillos de rosca gruesa.

(2) Herramientas complementarias: el proceso de desmontaje y montaje requiere el uso de una llave especial con forma de gancho.

(3) Accesorios antiaflojamiento: para lograr el efecto de bloqueo, deben usarse junto con arandelas de tope (como GB/T 858) o pasadores abiertos.

(4) Dibujos técnicos: al diseñar, consulte siempre la última versión de los dibujos técnicos estándar correspondientes o las especificaciones del producto.
