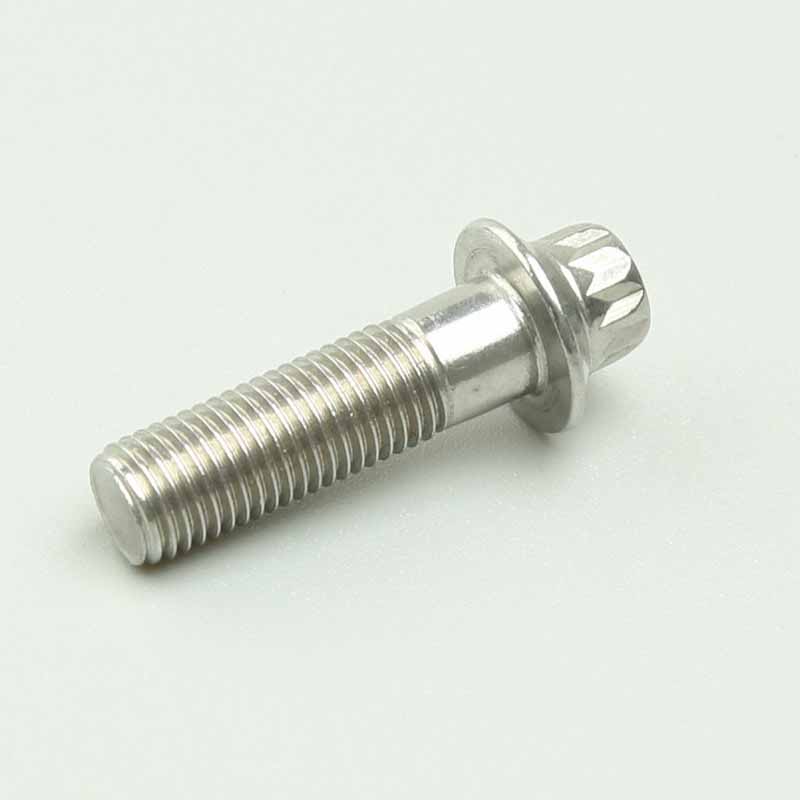

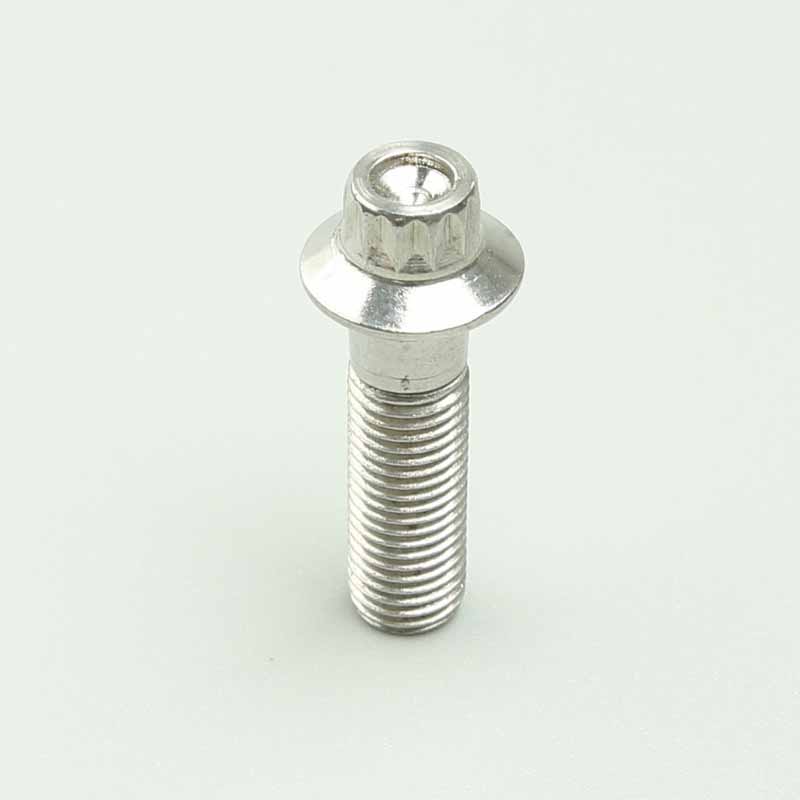

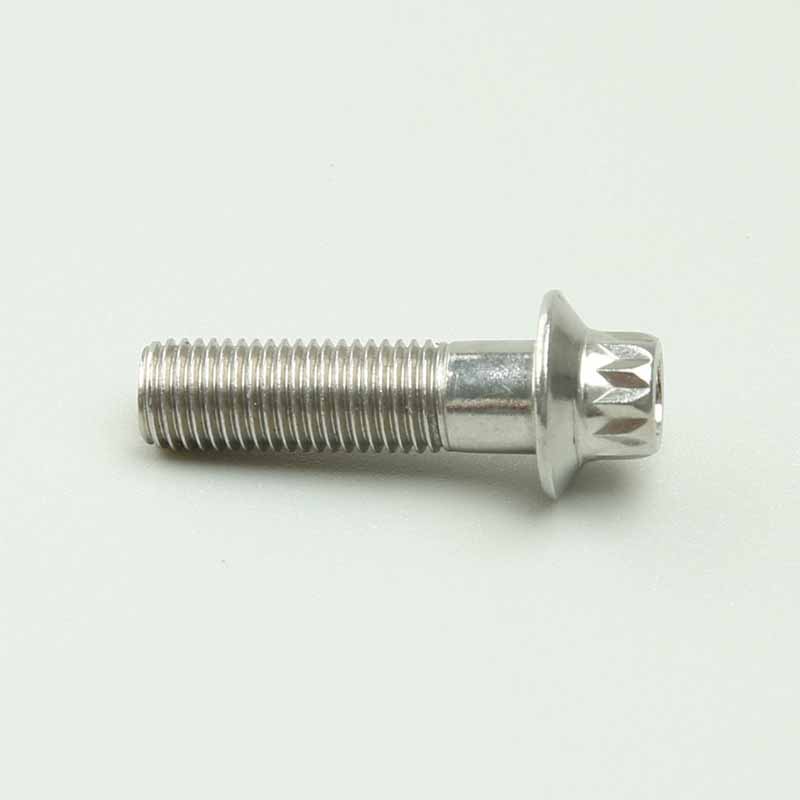

Tornillos de brida tipo B de 12 puntos

Los tornillos de brida tipo B de 12 puntos están especialmente diseñados para proyectos que requieren estabilidad adicional. Es más fácil para usted controlar al apretar. La base de la brida puede distribuir la presión y evitar daños. La empresa Xiaoguo® tiene un rico inventario. Puedes contactar con nosotros en cualquier momento.

Enviar Consulta

Descripción del Producto

Tornillos de brida tipo B de 12 puntosTienen 12 esquinas en la cabeza y una placa de brida en la parte inferior. Es más fácil de apretar y es menos probable que se resbale. La brida en la parte inferior es como una pequeña junta, que puede aumentar el área de contacto con el objeto fijo y cumplir con diferentes requisitos de instalación.

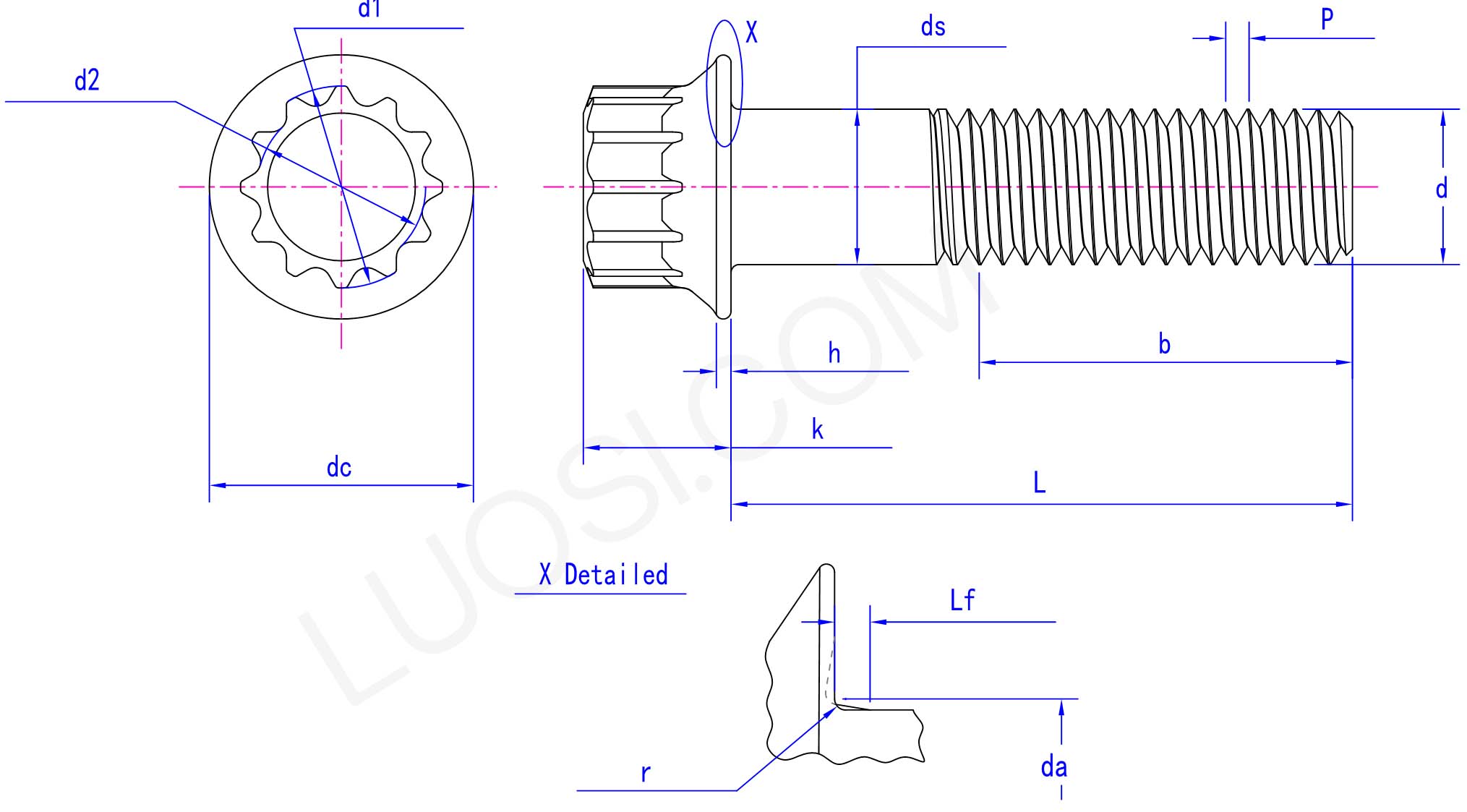

Parámetros del producto

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds máximo	5	6	8	10	12	14	16	20
DS mín.	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
CC máx.	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
H mín.	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k máx.	5	6	8	10	12	14	16	20
d1 máx.	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
D1 minuto	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 máx.	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
D2 minutos	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Sí máximo	5.6	6.7	8	11	13	15	17.5	22
Lf máx.	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
LF mín.	0.7	0.8	1	1	1	1	1.6	2.1
R mín.	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Solicitud

Los tornillos tipo B de 12 puntas son adecuados para manguitos ultrabajos. El diseño de cabeza poco profunda es adecuado para situaciones en las que los pernos de brida estándar no se pueden apretar, como compartimentos de motor estrechos o dispositivos electrónicos compactos. Las bridas todavía se pueden utilizar como juntas integradas. Se puede utilizar para motores de cintas transportadoras o bases de bombas sin juntas de bloqueo.

Tipo B 12pSoyLos tornillos se utilizan para ensamblar cajas de cambios agrícolas. La caja de cambios de la TDF de un tractor es propensa al barro y a los impactos. Pueden sellar las bridas de la carcasa en todas las estaciones. La superficie inferior dentada de la brida puede morder el metal y es más resistente a la vibración y al aflojamiento que las juntas lisas. Al realizar el mantenimiento en el campo, utilice casquillos de impacto de 12 puntos para atornillar estos tornillos.

La turbina se calentará y se pondrá roja durante el funcionamiento. Los tornillos tipo B de 12 puntas pueden fijar la placa de aislamiento térmico y no se aflojarán. El coeficiente de expansión térmica de la brida coincide con el de la placa aislante de acero inoxidable, lo que puede evitar que se deforme. Utilice una llave de trinquete con cabeza elástica de 12 puntas cerca del tubo de escape. No lo reutilice: los ciclos térmicos debilitarán la resistencia del metal. La ausencia de uno hará que el mazo de cables se derrita.

Características del producto

Tipo B 12pioneroLos tornillos de brida tienen una estructura única. La estructura única de 12 esquinas y placa de brida, con 12 esquinas, hace que el apriete sea más preciso. La placa de brida también puede evitar que los tornillos se atasquen en el material fijo. La superficie ha sido sometida a un tratamiento de galvanización para mejorarmejorar su capacidad antioxidante.

Type B 12-Piont flange screws
