Pernos de ferry 12 puntos

Para evitar el largo tiempo de entrega de los pernos de gran diámetro M20 y superiores, Xiaoguo® Ferry Bolts de 12 puntos está equipado con existencias regulares de M22, M24, M27 y M30. La longitud más larga alcanza hasta 200 mm. Si los clientes los necesitan con urgencia, podemos entregarlos en 48 horas, reduciendo el tiempo de espera.

Enviar Consulta

Descripción del Producto

Uso adecuado

Para prolongar la vida útil de los Ferry Bolts de 12 puntos, el uso adecuado puede prevenir eficazmente algunas pérdidas de los productos. Por favor lea el siguiente contenido y utilice los productos de acuerdo con las normas.

(1)Preparación de agujeros roscados

Limpiar las roscas: Antes de la instalación, retire las manchas de aceite, limaduras de hierro, pegamento viejo para roscas, óxido, etc. de los orificios de las roscas.

Redondeo de esquinas del orificio: Asegúrese de que la superficie de la brida de los Ferry Bolts de 12 puntos pueda alinearse perfectamente con el plano de la pieza de trabajo, evitando espacios.

Profundidad del orificio de la rosca: para piezas de acero, la profundidad de enganche debe ser al menos 1 vez el diámetro de la rosca; para materiales blandos como hierro fundido y aleaciones de aluminio, debe ser al menos de 1,5 a 2 veces el diámetro.

(2) Utilice las herramientas correctas

Es necesario utilizar un vaso de 12 puntas o una llave de estrella de 12 puntas. Está estrictamente prohibido utilizar vasos hexagonales o llaves de boca.

Asegúrese de que el tamaño del casquillo coincida exactamente con la dimensión del borde opuesto de la cabeza del perno (por ejemplo, para M10, utilice un casquillo de 12 puntas de 12 mm).

(3) Utilice una llave dinamométrica para apretar paso a paso.

Apriete de acuerdo con el valor de torque estándar recomendado (consulte el torque de referencia para rosca seca de grado 12.9):

Especificación	Par recomendado (N·m)	Especificación	Par recomendado (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

(4) Utilice arandelas (si es necesario)

Los Ferry Bolts de 12 puntos vienen con una superficie de brida y generalmente no requieren arandela. Sin embargo, si la superficie de instalación no es plana, se puede agregar una arandela plana de acero para garantizar que la superficie de la brida esté completamente en contacto. (El espesor de la arandela no debe exceder 1 mm).

（5）Tratamiento antimordeduras (fabricado en acero inoxidable)

El material de acero inoxidable es propenso a irritarse cuando se aprieta a alta velocidad o con un par elevado. Antes de la instalación, se debe aplicar un agente antiadherente a las roscas.

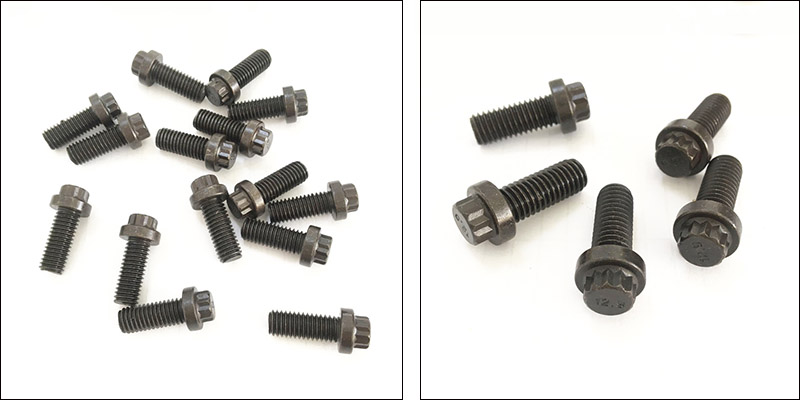

Ferry Bolts 12 Points

Requisitos especiales de almacenamiento de materiales.

Para el material especial Ferry Bolts 12 puntos, también hemos resumido la siguiente información, esperando poder serle de ayuda.

(1) Acero inoxidable: No mezclar con productos de acero al carbono. El área de almacenamiento debe mantenerse limpia y libre de virutas de hierro.

(2) Aleación de titanio: Evite el contacto con cloro, flúor y otros halógenos; No entre en contacto directo con el acero inoxidable para evitar la corrosión electroquímica.

(3) Aleación de aluminio: Evite el contacto con ácidos fuertes y álcalis fuertes; La superficie de los productos anodizados debe protegerse contra rayones.

(4) Latón: Evite el contacto con gas amoníaco (que es propenso a causar grietas por corrosión bajo tensión).

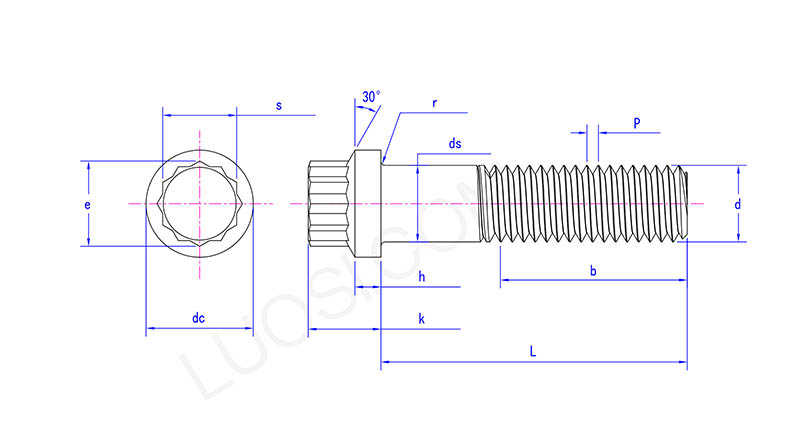

Ferry Bolts 12 Points

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
CC máx.	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
CC mín.	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds máximo	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h máx.	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k máx.	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r máx.	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s máx	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
