Escriba un tornillo de brida de 12 puntos

Los tornillos de brida de 12 puntos tipo A son sujetadores con 12 esquinas en la cabeza con una superficie de brida. Tienen muchos puntos de contacto y no son fáciles de deslizar cuando se apretan con herramientas. Los pernos producidos por la fábrica XiaoGuo® son duraderas y pueden resistir las duras condiciones de trabajo. Puede realizar un pedido en cualquier momento.

Enviar Consulta

Descripción del Producto

El tornillo de brida Tipo A de 12 puntos tiene 12 esquinas en la cabeza y se puede usar junto con una llave de enchufe dedicada de 12 esquinas. Hay una placa de brida debajo de la cabeza del tornillo. El cuerpo de la barra es cilíndrico y tiene una estructura escalonada con secciones de barra lisa y secciones completamente roscadas.

Type A 12 Point Flange Screw

Características

Los tornillos de brida tipo 12 piont requieren mangas especiales. Estos 12 diseños de manga le permiten atornillarlos en espacios estrechos donde otros tornillos no pueden. La brida incorporada funciona de manera similar a una junta, lo que le ahorra una parte adicional. Es muy conveniente para compartimentos de motor estrechos o paneles de control.

Los tornillos de brida tipo A de 12 puntos pueden acelerar la velocidad de ensamblaje. El diseño de la brida no requiere una junta separada, y la unidad de accionamiento de 12 ángulos es más capaz de aceptar mangas en más ángulos que tornillos hexagonales. Para las líneas de producción que fabrican electrodomésticos o maquinaria, la velocidad es más rápida.

Los tornillos de 12 piont tipo A pueden evitar el aflojamiento debido a la vibración. La brida aumenta la fricción con la superficie. Se puede usar para bombas, compresores o cualquier componente que vibre sin la necesidad de bloquear las juntas. Las bridas integradas pueden reducir la altura y son altamente adecuadas para dispositivos electrónicos o componentes de precisión.

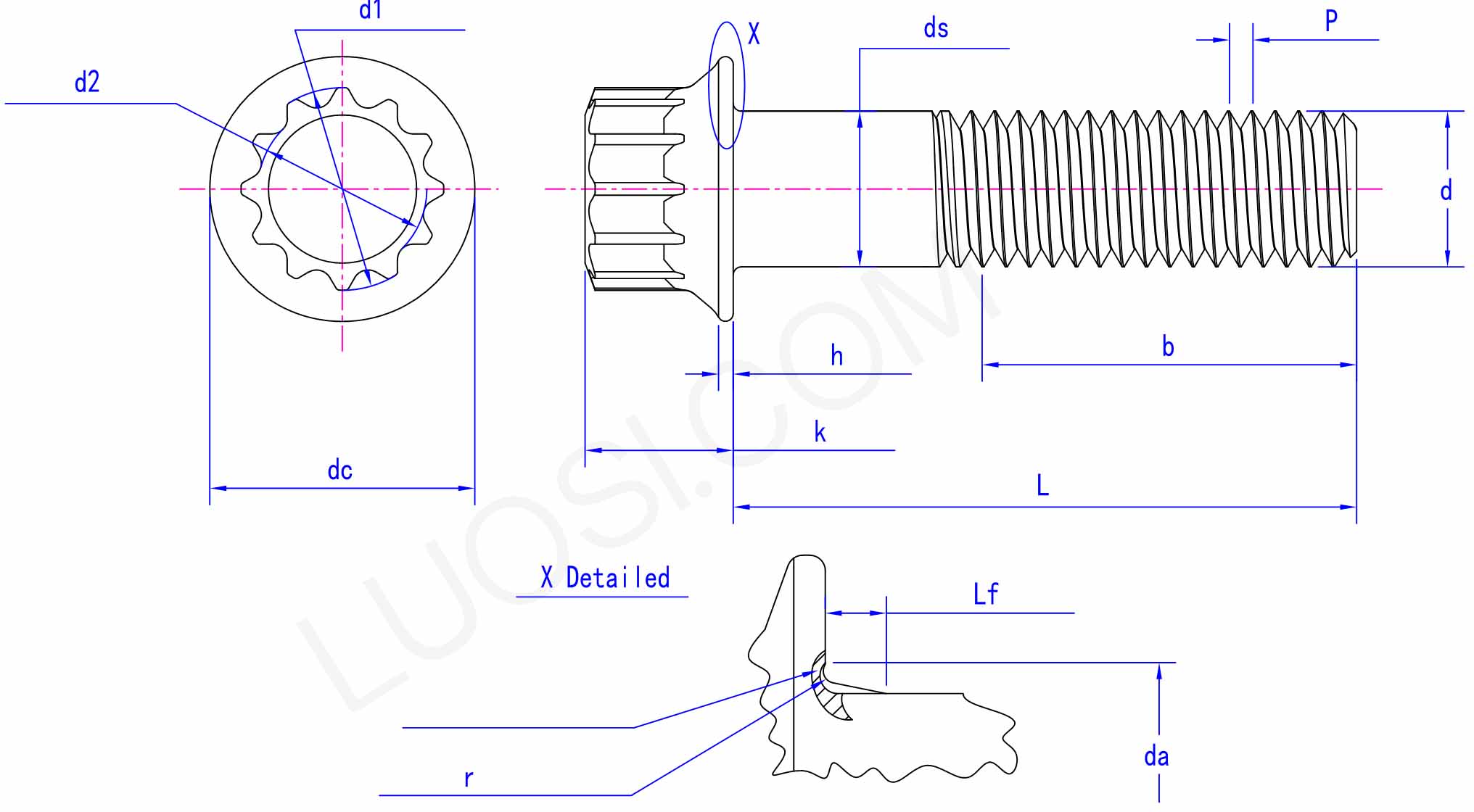

Parámetros del producto

Lun	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
Ds min	5	6	8	10	12	14	16	20
ds max	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
DC Max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
H Min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
D1 Max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
D1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
D2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Si max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
LF Max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r max	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
R min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Ventajas

El mayor punto de venta del tornillo de brida de 12 puntos Tipo A es que tienen una fuerza de fijación particularmente fuerte. Debido al diseño de la cabeza de 12 ángulos, cuando se usa una llave de enchufe para apretar, se puede aplicar una mayor fuerza para fijar firmemente el tornillo en su lugar. Su rendimiento anti-bucle es muy obvio en las máquinas que se ejecutan en la fábrica y los vehículos en movimiento. Pueden reducir los riesgos de seguridad y las fallas de los equipos causadas por el aflojamiento.
