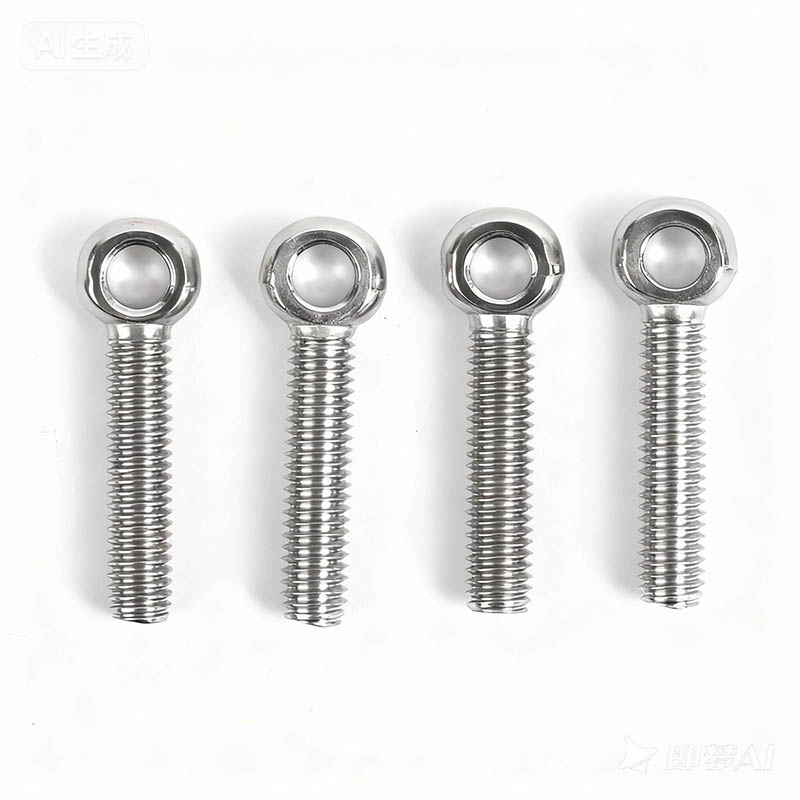

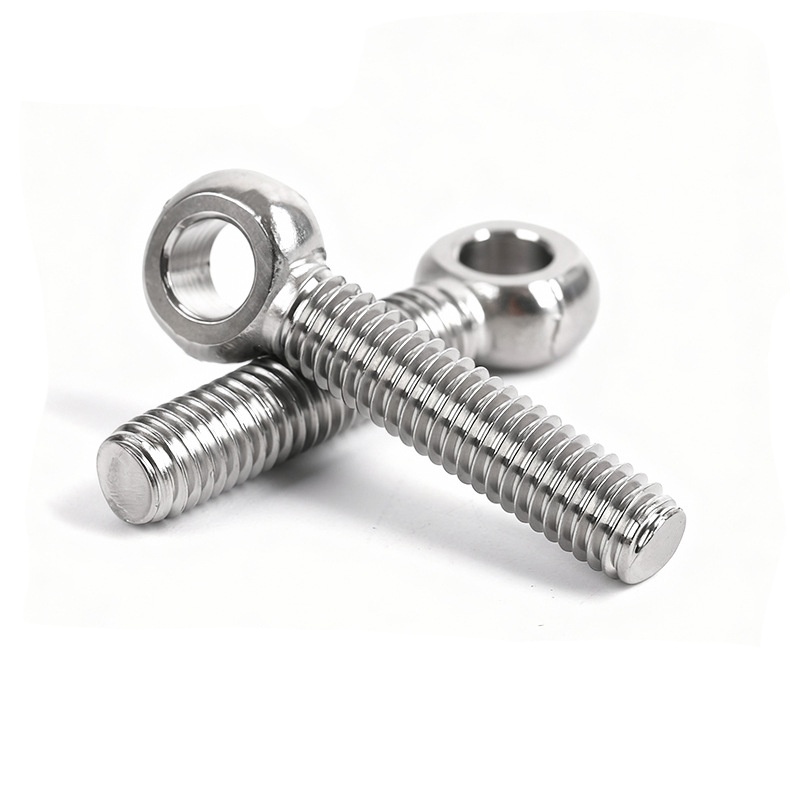

Perno de argolla de vástago recto

El cáncamo de vástago recto Xiaoguo® presenta una tolerancia precisa de 6 g en la rosca. Se puede atornillar fácilmente manualmente. Ahorra tiempo y esfuerzo, mejora la eficiencia del trabajo, es simple y fácil de operar y viene con una arandela de seguridad. Al mismo tiempo, admite la compra de prueba para pequeños lotes de muestras.

Enviar Consulta

Descripción del Producto

Especificaciones de instalación y uso

La instalación y el uso adecuados del cáncamo de vástago recto son cruciales para garantizar la seguridad. Por favor lea las siguientes pautas:

(1) Completamente apretado

Asegúrese de que el perno de elevación esté completamente enganchado con el orificio roscado de la pieza de trabajo. La cara del extremo roscado debe estar al ras o ligeramente por debajo de la superficie de instalación. Para la instalación a través de orificios, se debe utilizar una tuerca en conjunto.

(2) Profundidad de compromiso del hilo

Acero: Al menos 1 vez el diámetro de la rosca.

Hierro fundido, latón, bronce: al menos 1,5 veces el diámetro de la rosca

Aleación de aluminio, aleación de magnesio, zinc, plástico: al menos 2 veces el diámetro de la rosca

(3) Usando una llave dinamométrica

Apriete los pernos de acuerdo con los valores de torque estándar recomendados. No se recomienda confiar en la fuerza de la mano. Tanto el par excesivo como el insuficiente pueden tener efectos adversos en los tornillos.

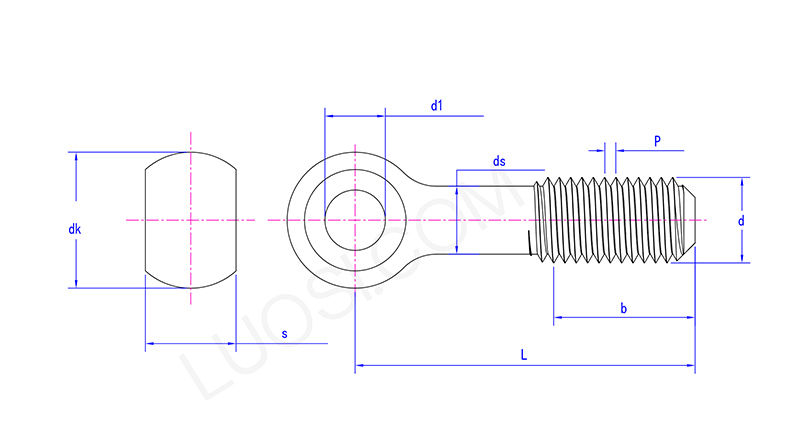

Straight Shank Eyebolt

Lun	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 máx.	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 minuto	8	10	12	16	18	22	25	28	30	32	35
dk máximo	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s máx	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds máximo	8	10	12	16	20	24	27	30	33	36	39

(4) Dirección de carga

El cáncamo de vástago recto solo puede soportar cargas axiales verticales y no debe someterse a tracción oblicua. Si se requiere elevación en ángulo, se debe utilizar un cáncamo con hombro o un anillo de elevación giratorio.

(5) Inspección previa al uso

Antes de cada uso, se debe realizar una inspección visual, prestando especial atención a: si los anillos de elevación están deformados, agrietados o muy desgastados; si los hilos están flojos, oxidados o dañados; y si las marcas de carga de trabajo son claras y legibles. Si se encuentran grietas, dobleces o daños en la rosca de los pernos del anillo de elevación, se deben desechar inmediatamente.

(6) Mantenimiento periódico

Establezca un programa de inspección regular para realizar pruebas profesionales en los pernos de anclaje que están sujetos a un uso prolongado.

(7) Prohibición de modificación

Está estrictamente prohibido realizar cualquier tipo de modificación en el cáncamo de vástago recto, como soldar, calentar o doblar.

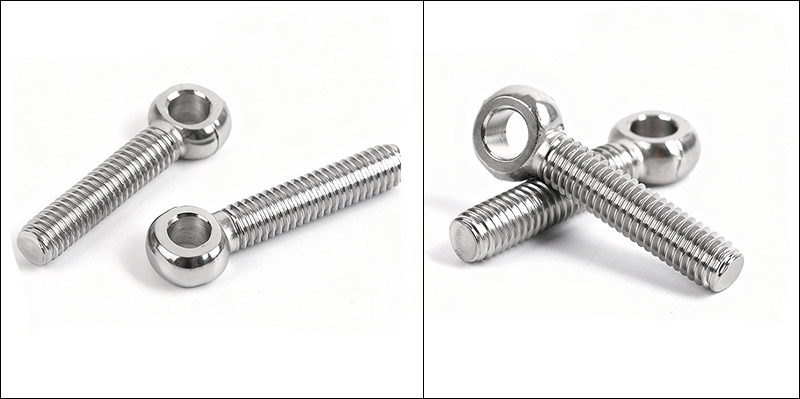

Straight Shank Eyebolt

Preguntas frecuentes

(1) ¿Cuál es el límite de carga de trabajo (WLL) del cáncamo de vástago recto?

Según DIN 580, la WLL de elevación vertical para M10 es de 230 kg (aproximadamente 0,23 toneladas); Según ASTM A489, la capacidad de carga de un perno de anillo de elevación estándar británico de 1/2 ″ es de aproximadamente 2500 libras (aproximadamente 1,13 toneladas).

(2) ¿Se pueden reutilizar sus productos?

Se pueden reutilizar siempre que se realice una estricta inspección antes de cada uso para garantizar que no haya daños. Sin embargo, si los anillos de elevación muestran deformaciones o torsiones evidentes, las roscas están muy desgastadas, hay grietas en la superficie o aparece óxido, se recomienda reemplazarlos.

(3) ¿Pueden producir pernos en tamaños no estándar o con materiales especiales?

Sí, podemos. Si tiene algún requisito de personalización, podemos tener una discusión detallada. Completaremos la tarea de acuerdo con sus necesidades personalizadas.
