Pernos de ojo del estruendo 580

Los cáncamos DIN 580 de China Xiaoguo® cumplen estrictamente con los estándares alemanes y los estándares internacionales, y vienen con los certificados de certificación CE pertinentes. Admite compras al por mayor, suministro integral, asistencia en el despacho de aduanas y envío inmediato de formularios de consulta.

Enviar Consulta

Descripción del Producto

Ventaja principal

Los cáncamos DIN 580 son el estándar básico reconocido internacionalmente para pernos de anilla de elevación. Tiene las siguientes ventajas principales:

(1) Forjado general: la estructura interna es densa sin poros y la resistencia a la fatiga aumenta en más del 200%.

(2) Alto factor de seguridad: la carga de prueba es 2,5 veces la carga de trabajo, la carga de rotura mínima es 4 veces la carga nominal y pasa 20.000 pruebas de fatiga con 1,5 veces la carga de trabajo.

Certificación de estándar internacional: Cumple estrictamente con la última versión del estándar DIN 580, (3) aplicable a nivel mundial, con calidad confiable.

Amplia gama de especificaciones: los tamaños de los cáncamos DIN 580 varían de M6 a M100, y la capacidad de carga varía de 80 kg a más de 36 toneladas, satisfaciendo las diversas necesidades, desde equipos pequeños hasta proyectos a gran escala.

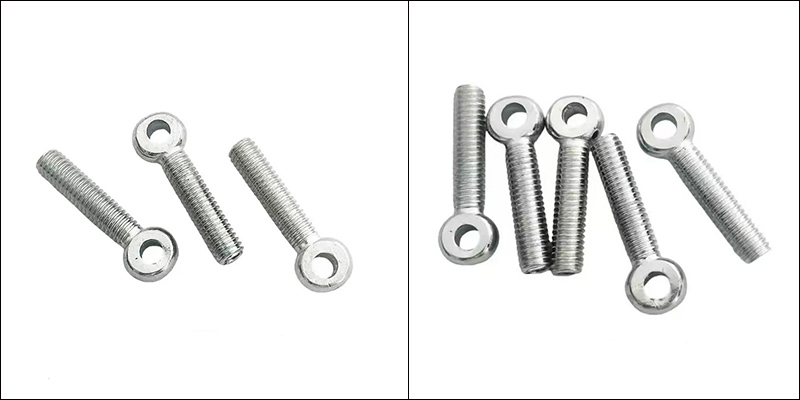

DIN 580 Eye Bolts

Componentes estructurales

La estructura de los cáncamos DIN 580 es un dispositivo forjado integrado diseñado específicamente para soportar levantamientos axiales. Consta de una varilla roscada y una cabeza circular como punto de conexión.

(1) Eje: Esta es la parte que se conecta al equipo o a la pieza de trabajo. Por lo general, está diseñado con roscas completas y la tolerancia de la rosca es de 6 g. Durante la instalación, debe estar completamente atornillado y adherido estrechamente a la superficie de contacto para garantizar que la carga pueda transmitirse de manera efectiva.

(2) Cabeza de anillo (anillo/ojo): Se utiliza para conectar ganchos, grilletes o cuerdas. El diseño de la cabeza está destinado a distribuir uniformemente la tensión a través de su forma geométrica.

Características de diseño

(1) Forjado integrado: los cáncamos DIN 580 se fabrican mediante forjado por estampación. La estructura metálica interna es densa y libre de defectos, lo que proporciona una excelente resistencia y resistencia a la fatiga.

(2) Información clara sobre la carga de trabajo: la superficie del producto debe indicar claramente su límite de carga de trabajo (WLL), la marca CE y el nombre del fabricante, etc.

(3) Rango de temperatura de funcionamiento estricto: el estándar especifica que se puede utilizar de forma segura dentro del rango de temperatura de -20 °C a +200 °C y que la capacidad de carga no se ve afectada.

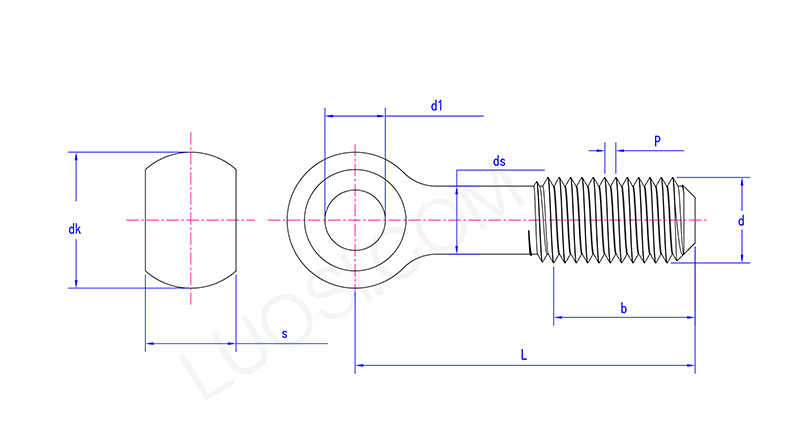

DIN 580 Eye Bolts

Lun	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 máx.	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 minuto	8	10	12	16	18	22	25	28	30	32	35
dk máximo	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s máx	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds máximo	8	10	12	16	20	24	27	30	33	36	39
