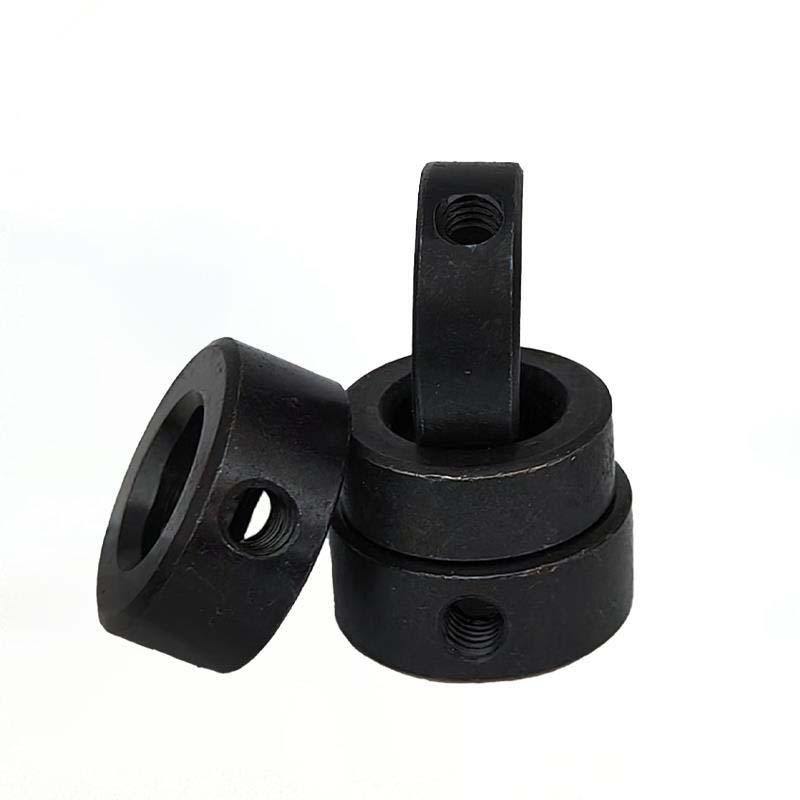

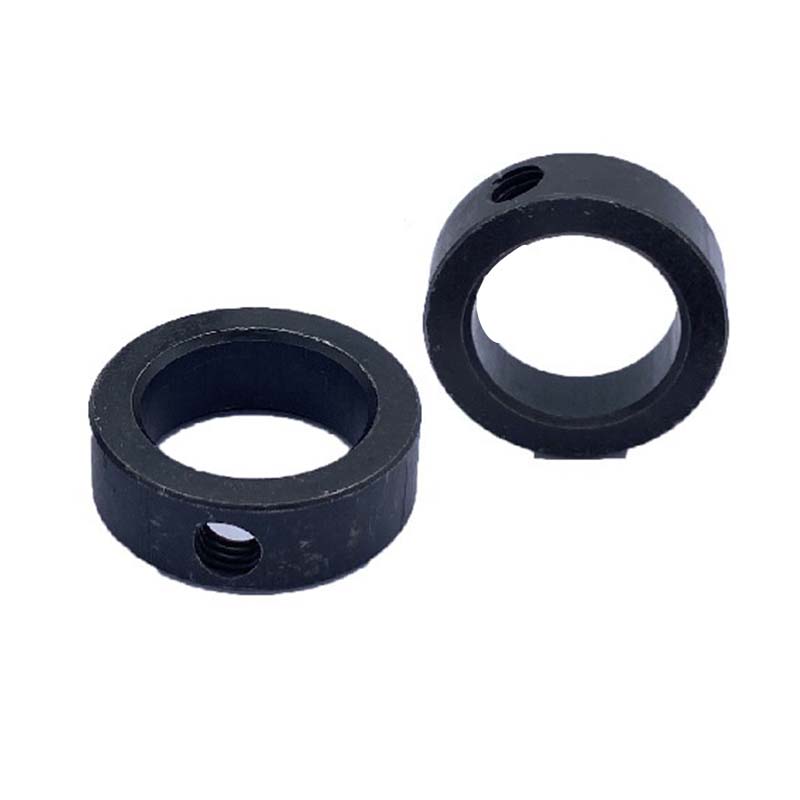

Coloque el retenedor del collar de bloqueo del tornillo

Xiaoguo® mantiene almacenes en Rotterdam y Houston para acelerar las entregas regionales. La instalación de un retenedor de collar de bloqueo de tornillo fijo implica apretar sus tornillos para comprimir el anillo radialmente, creando un mecanismo de sujeción preciso y reutilizable.

Modelo:GB/T 885-1986

Enviar Consulta

Descripción del Producto

Para que dure más, este retenedor de collar de bloqueo de tornillo de ajuste tiene diferentes tratamientos superficiales. El revestimiento de níquel (aplicado uniformemente sin electricidad) ayuda a proteger contra el óxido, y los recubrimientos fosfato lo hacen más suave y más resistente al óxido. Para entornos difíciles, puede agregar capas de carburo de tungsteno rociadas con un proceso especial. Estos tratamientos lo mantienen funcionando bien en ácido, sal o condiciones ásperas. También puede obtener opciones de anodización personalizadas que cumplan con los estándares específicos de la industria, como los acabados aprobados por la FDA para las máquinas utilizadas en el procesamiento de alimentos.

Tamaño

El retenedor de collar de bloqueo del tornillo de ajuste viene en diámetros del eje de 5 mm a 500 mm, con tolerancias de ajuste hasta los estándares ISO H6. Puede obtener anchos personalizados (de 3 mm a 20 mm) y tamaños de hilo (M3 a M24) para adaptarse a diferentes necesidades de diseño. Cada uno tiene marcas láser para el seguimiento, por lo que puede vigilarlo. Los dibujos CAD que vienen con él facilitan el ajuste en las configuraciones existentes. También hay versiones de anillos divididos que le permiten agregarlos a los ejes que ya están instalados sin tener que desarmar todo primero.

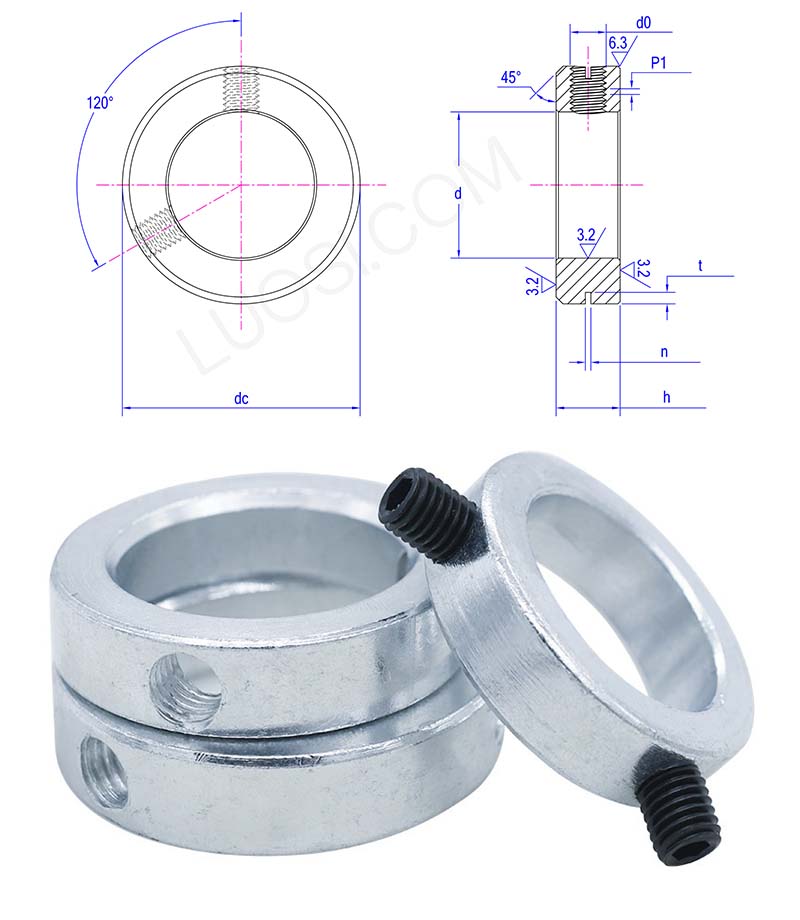

Lun	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
D Max	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
mínimo	85	90	95	100	105	110	115	120	125	130	135
H Max	22	22	25	25	25	30	30	30	30	30	30
H Min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
corriente continua	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Entornos de alta temperatura

El retenedor del collar de bloqueo del tornillo de ajuste generalmente está hecho de acero tratado con calor o acero inoxidable que resiste la corrosión, por lo que puede funcionar bien en temperaturas de hasta 300 ° C (572 ° F). Los tornillos en el cuello de la cerradura a menudo tienen un recubrimiento anti-de tamaño de alta temperatura para evitar que las roscas se peguen o se desgastaran. Si lo necesita para condiciones realmente difíciles, hay opciones como Inconel® o versiones recubiertas de cerámica. Lo prueban en bicicleta a través de temperaturas frías y calientes para asegurarse de que el anillo de retención mantenga su fuerza de sujeción y no cambia de forma. Eso lo hace bueno para motores, turbinas o configuraciones aeroespaciales donde se pone muy caliente.
