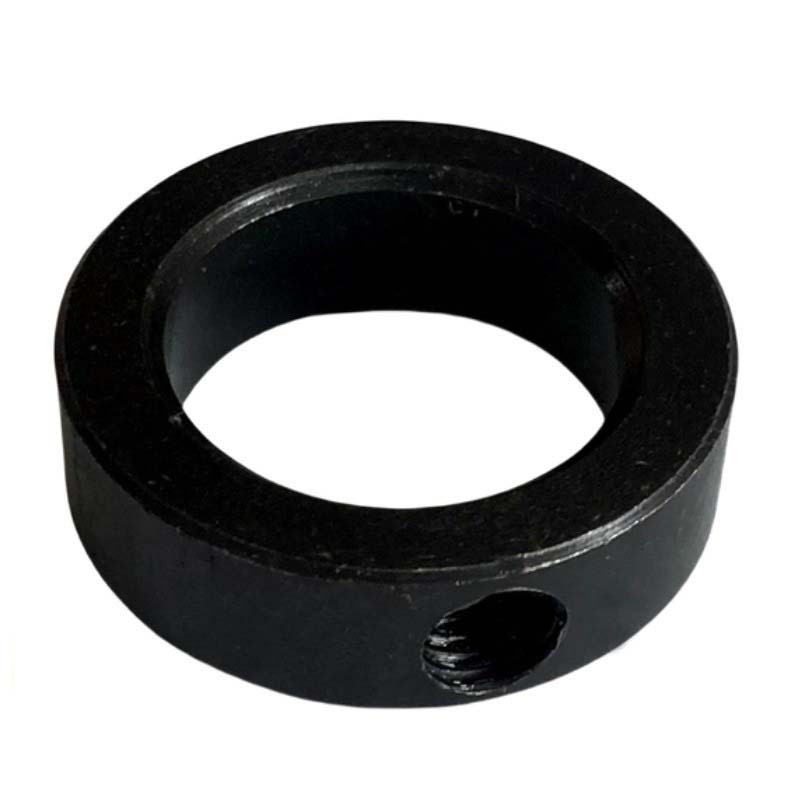

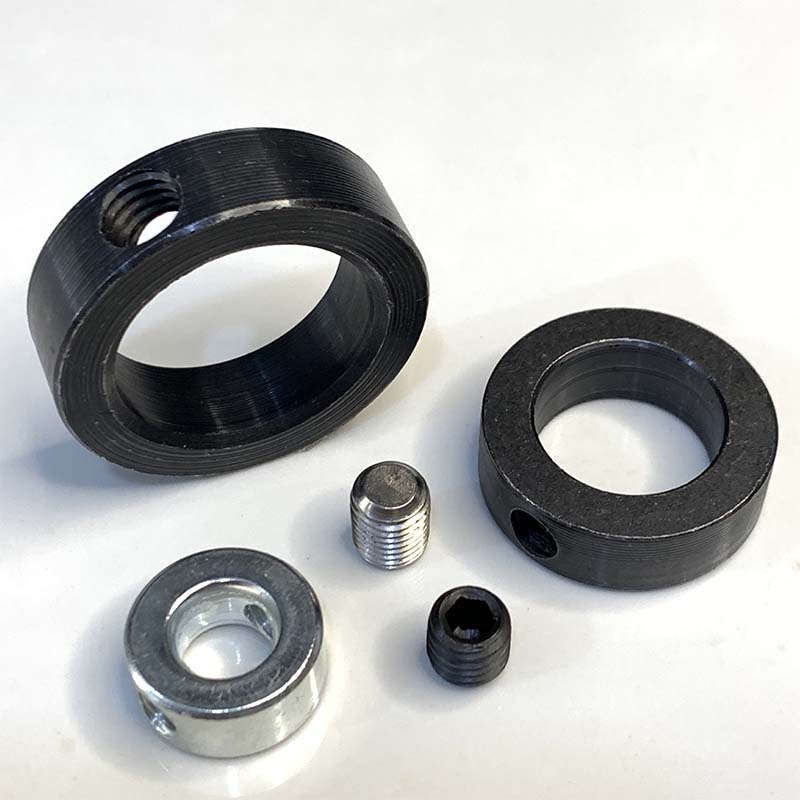

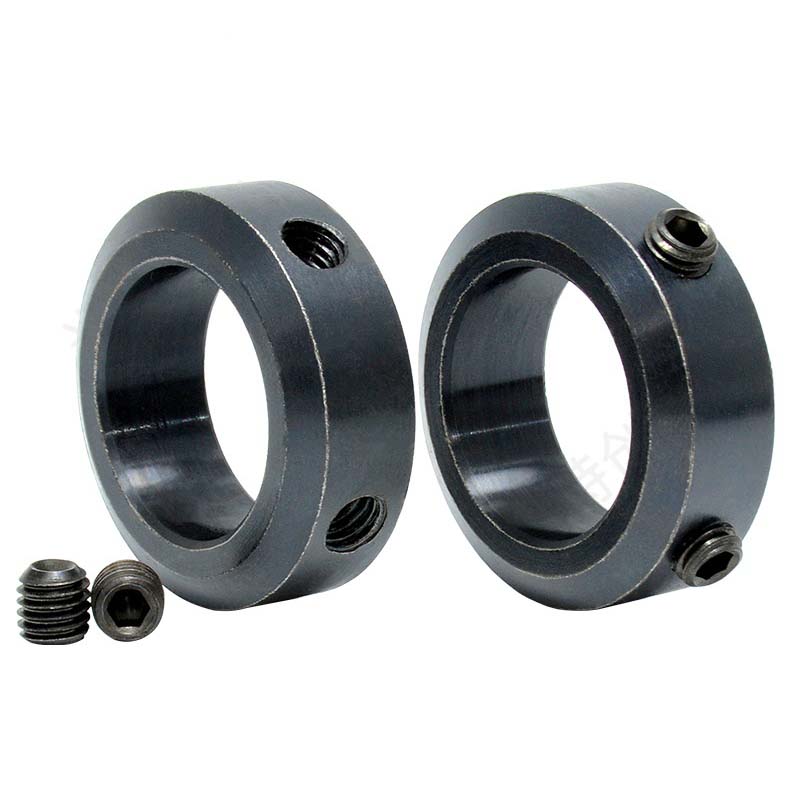

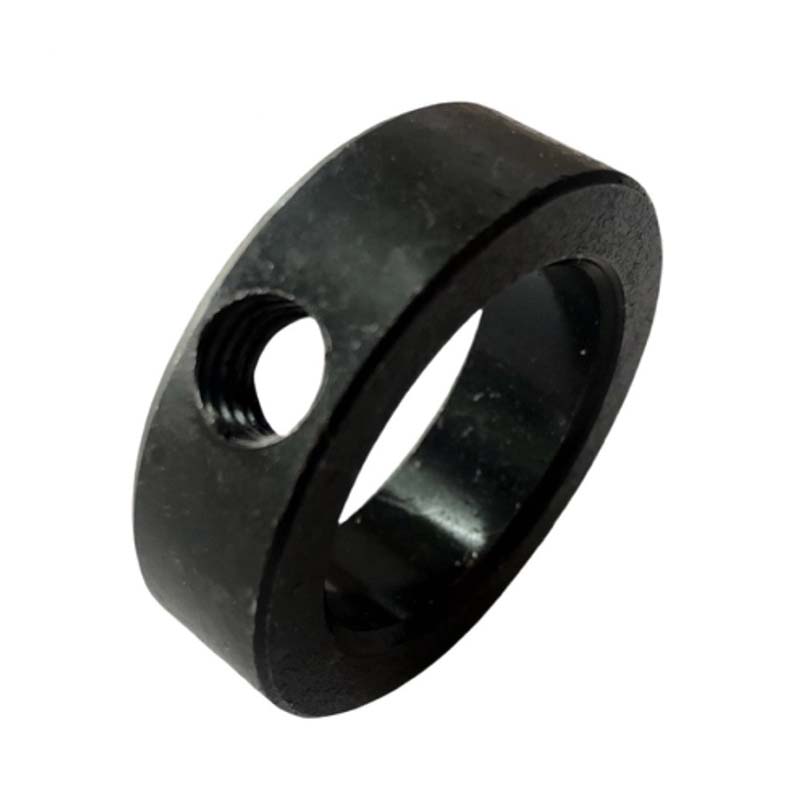

Anillo de bloqueo de tornillo con tornillo de fijación

El anillo de bloqueo de tornillo con tornillo de fijación es un sujetador que se utiliza para el bloqueo axial. Se trata de anillos circulares con orificios roscados que se utilizan junto con pernos o tuercas. Los productos de Xiaoguo® cuentan con grabado láser antifalsificación para una fácil identificación de lotes.

Modelo:GB/T 885-1986

Enviar Consulta

Descripción del Producto

Este anillo de bloqueo de tornillo con tornillo de fijación no necesita las ranuras habituales que utilizan los circlips, por lo que mantiene el eje fuerte. Tiene una configuración de bloqueo de dos partes: utiliza compresión radial y presión axial de los tornillos. Esto significa que puede soportar un 30 % más de peso que los anillos de una sola pieza. Los diseños se verifican con modelos informáticos para garantizar que la tensión se distribuya uniformemente por toda la pieza. Ha sido probado para soportar más de 10 millones de ciclos de fatiga y funciona mejor que otros en situaciones de carga de impacto. Cumple con estándares como MIL-R-5513 e ISO 1234.

Ventajas

El diseño modular del anillo de bloqueo de tornillo con tornillo de fijación permite el ajuste a cargas desiguales o instalaciones desalineadas. Al limitar el desplazamiento axial a 0,02 mm, se reduce el desgaste de los rodamientos y la pérdida de energía. Ofrecemos una garantía de 5 años y cumplimos con RoHS/REACH, lo que los hace respetuosos con el medio ambiente. Apoyamos la personalización y tenemos años de experiencia en la industria de sujetadores, brindando entrega rápida y soporte de ingeniería para garantizar que su sistema funcione correctamente.

En ambientes corrosivos

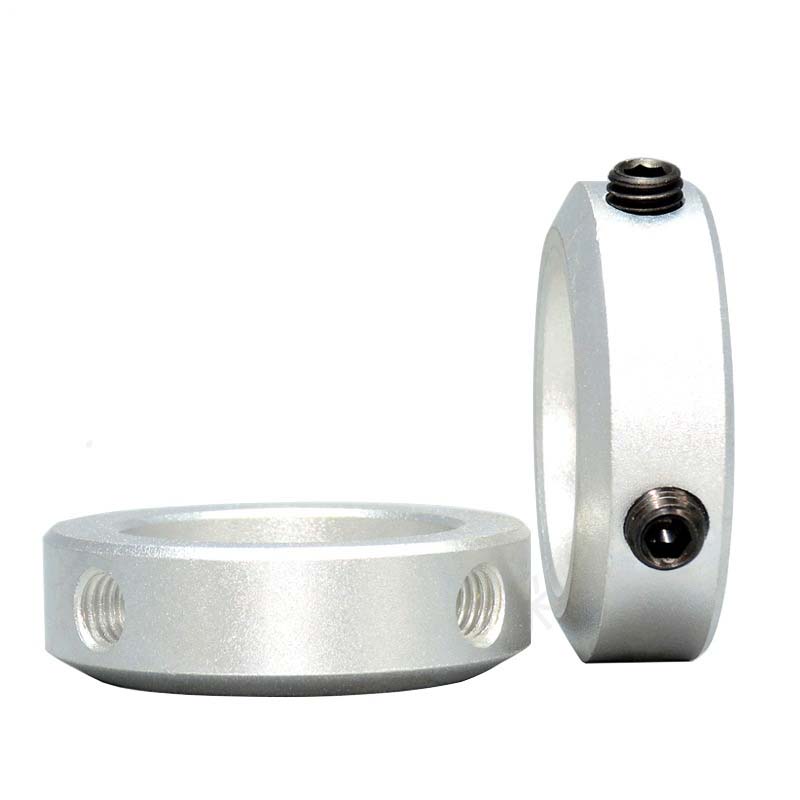

El anillo de bloqueo de tornillo con tornillo de fijación viene en opciones a prueba de herrumbre, como acero inoxidable 316 o acero al carbono recubierto de zinc y níquel, que no se estropean con agua, productos químicos o aire salado. La forma del collar de bloqueo evita dejar espacios donde la suciedad desagradable podría acumularse y comerse el metal. Incluso puedes conseguir tornillos con material de PTFE (ya sabes, como revestimiento antiadherente para sartén) si necesitas que duren más. Si está trabajando en embarcaciones o plataformas petrolíferas, elija las versiones con sellos de silicona de goma, evita que diferentes metales reaccionen y se corroan entre sí. Estos anillos de bloqueo de tornillo se han probado durante más de 500 horas con nebulización artificial de agua de mar.

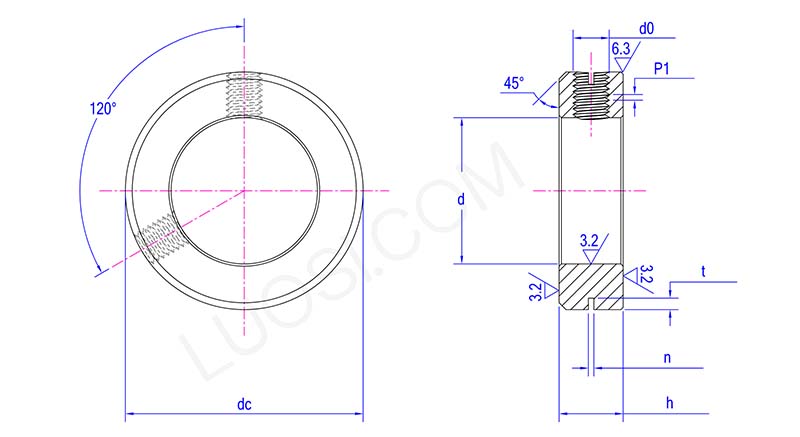

Screw Lock Ring With Set Screw

Lun	Φ125	Φ130	Φ135	Φ140	Φ145	Φ150	Φ160	Φ170	Φ180	Φ190	Φ200
re máx.	125.1	130.1	135.1	140.1	145.1	150.1	160.1	170.1	180.1	190.115	200.115
d min	125	130	135	140	145	150	160	170	180	190	200
h máx.	30	30	30	30	30	30	30	30	30	30	30
h min	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48	29.48
n máx.	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t máx	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95	4.95
t min	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05	4.05
corriente continua	165	170	175	180	190	200	210	220	230	240	250
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
