Collarín de tornillo de fijación

El collar de tornillo de fijación se usa comúnmente en aplicaciones industriales de alta carga donde los anillos de retención tradicionales carecen de suficiente fuerza de sujeción. XIAOGUO® cuenta con un equipo profesional con años de experiencia y puede manejar pedidos urgentes dentro de las 72 horas durante las crisis de la cadena de suministro.

Modelo:GB/T 885-1986

Enviar Consulta

Descripción del Producto

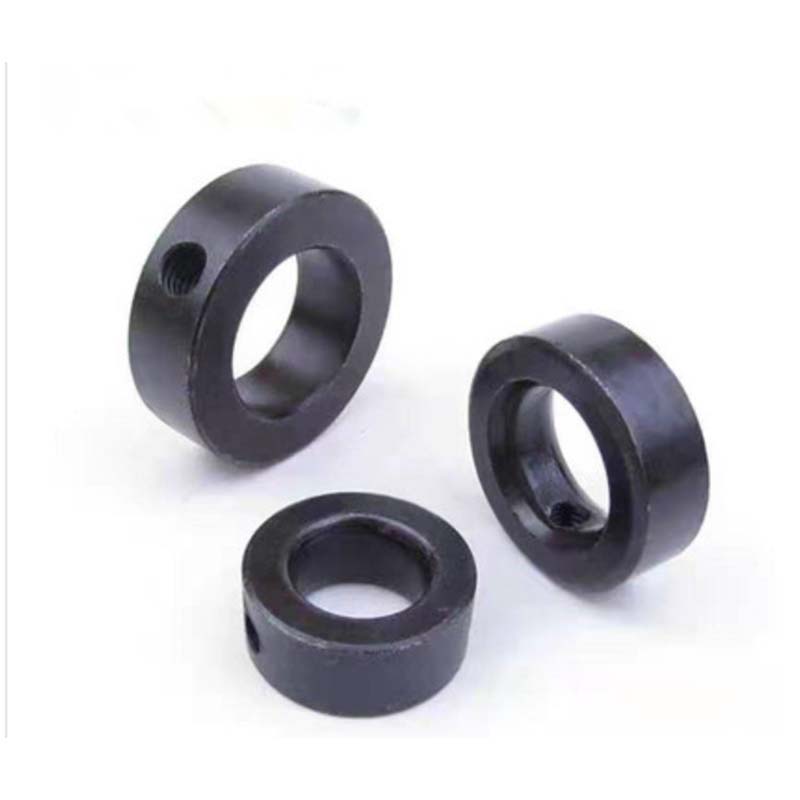

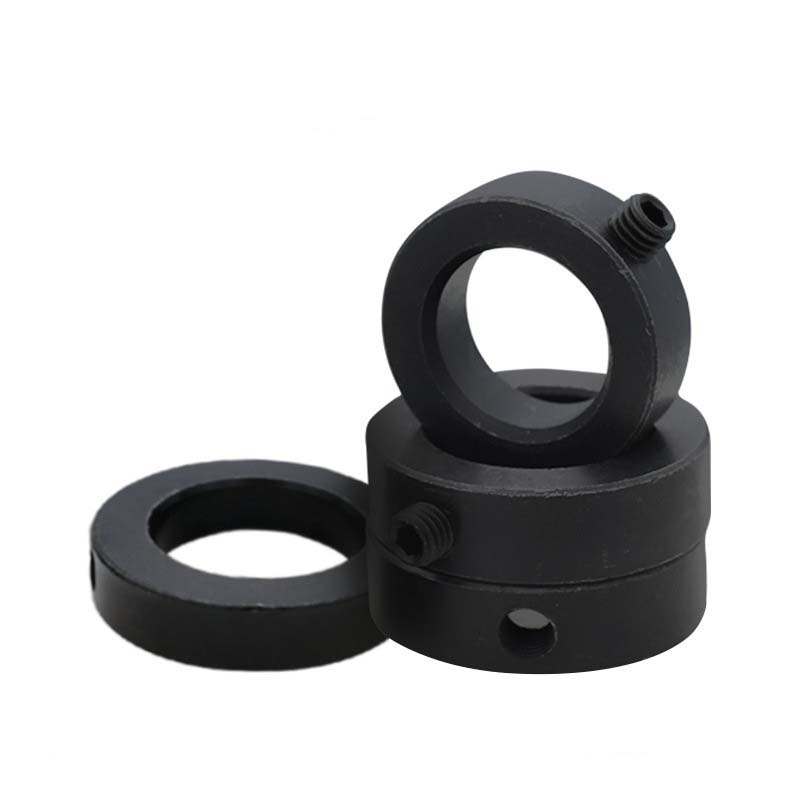

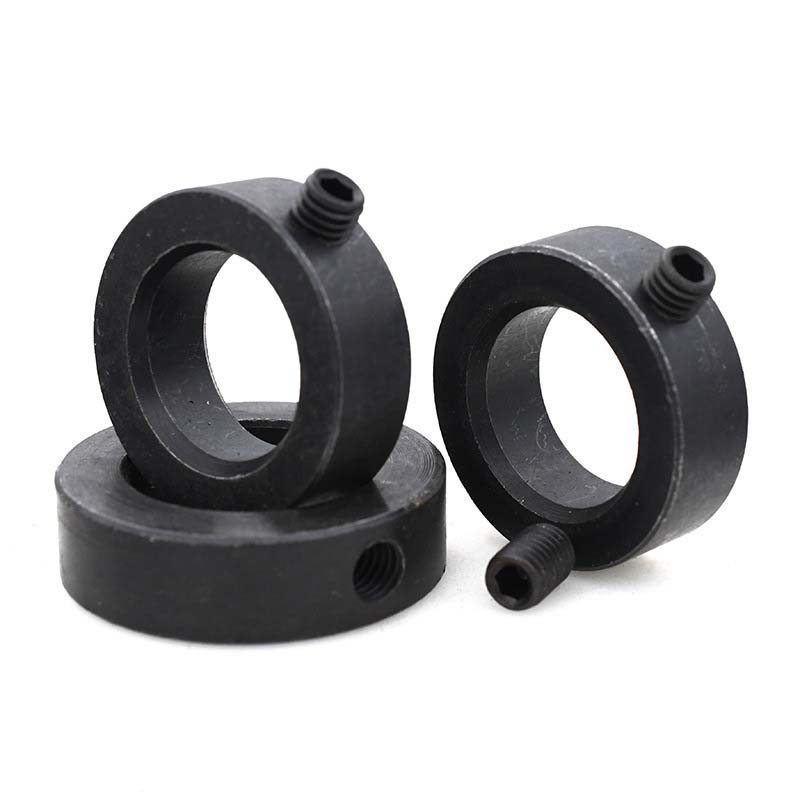

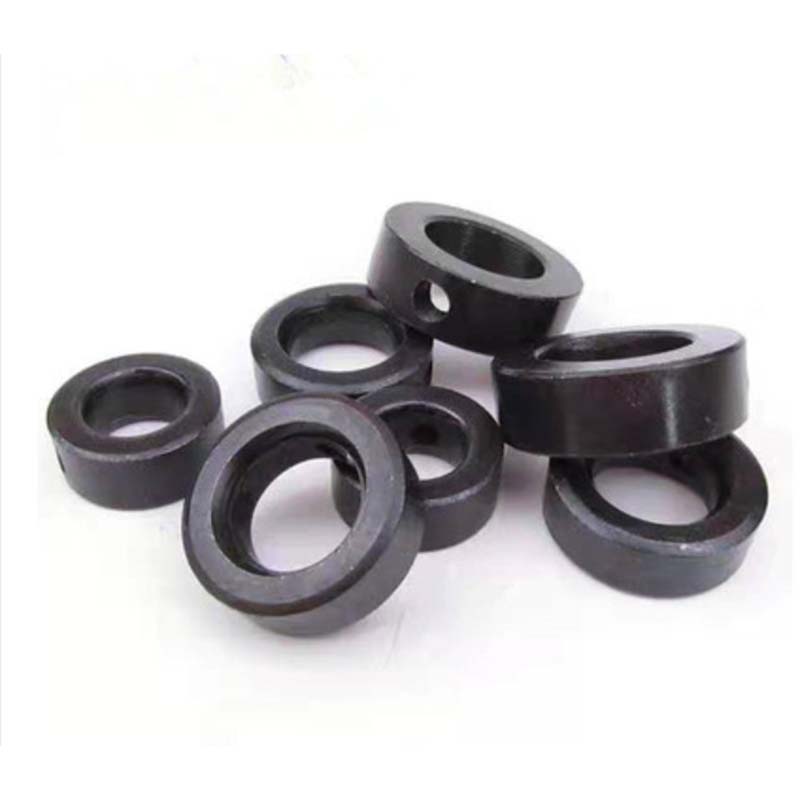

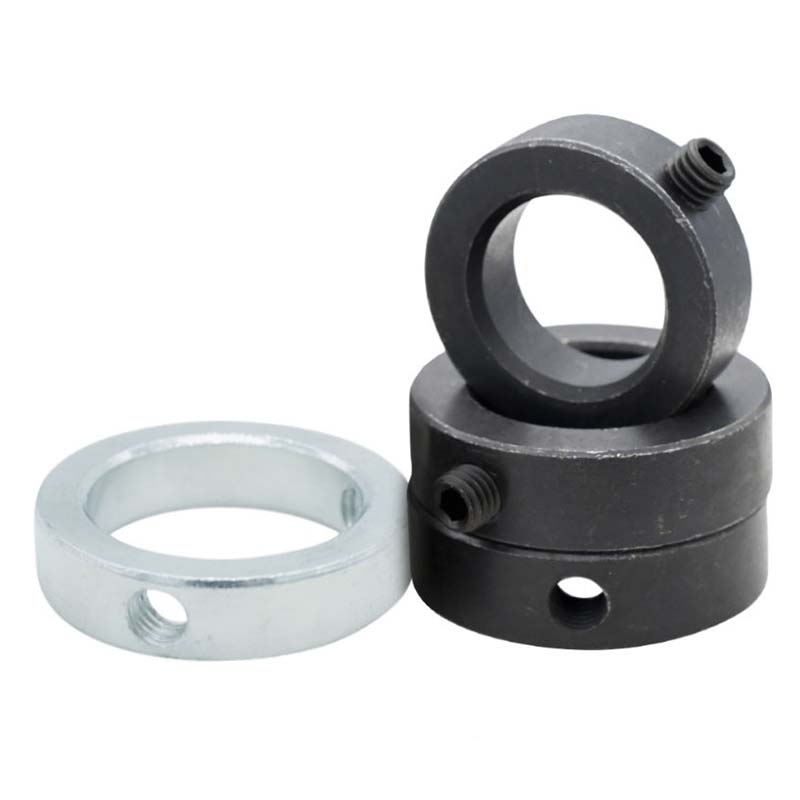

El collar de tornillo de fijación es un sujetador circular en forma de anillo con un tornillo de fijación. Es fácil de instalar por una sola persona y no requiere herramientas especiales. Para retirarlo, simplemente afloje la contratuerca. Es ampliamente utilizado en grandes motores eléctricos, trituradoras, maquinaria de minería, máquinas herramienta CNC, maquinaria de impresión y otros equipos.

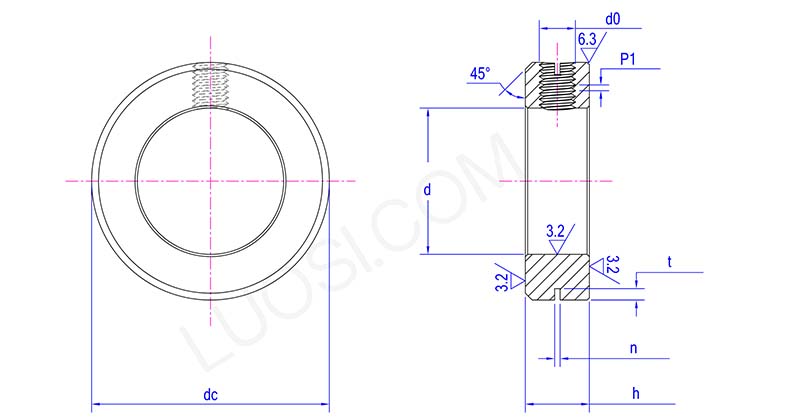

Set Screw Collar

Lun	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
re máx.	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h máx.	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n máx.	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t máx	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
corriente continua	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® fabrica este anillo de bloqueo de tornillo en diferentes materiales según lo que necesite. Para resistir productos químicos, utilizamos grados de acero inoxidable como 304 o 316. Si se encuentra en una situación de alto estrés, usaremos acero de aleación 4140. Y para elementos aeroespaciales donde el peso importa, hay titanio liviano. También hay versiones con recubrimientos de polímero para reducir la corrosión cuando se tienen configuraciones de metales mixtos. Todos los materiales pasan por rigurosas pruebas de dureza (HRC 35-50) y controles ultrasónicos para garantizar que cumplan con los estándares de la industria como ASME B18.27 y DIN 471/472 sobre la cantidad de carga que pueden soportar.

Inspección y mantenimiento periódicos.

Para mantener los collares de los tornillos de fijación funcionando bien, verifique el apriete de los tornillos de vez en cuando usando una llave dinamométrica, apunte a 10-15 Nm. Utilice un disolvente para limpiar las roscas y eliminar la suciedad, y aplíqueles grasa nueva a base de litio todos los años. No apriete demasiado los tornillos, ya que eso puede estropear el collar de bloqueo. Si está expuesto al agua de mar o a ácidos, revise el recubrimiento dos veces al año para asegurarse de que aún esté en buen estado. Si ve un desgaste de más de 0,1 mm en las piezas que se tocan, debe reemplazarlo.

¿Qué tolerancias de eje son compatibles?

Los collares de tornillo de fijación funcionan con tamaños de eje de 10 mm a 200 mm, utilizando niveles de tolerancia comunes como h9 o h11. Los tornillos ajustables en el collar de bloqueo pueden soportar pequeños golpes o irregularidades del eje (hasta ±0,05 mm), por lo que aún se ajusta perfectamente sin estropear su funcionamiento.
