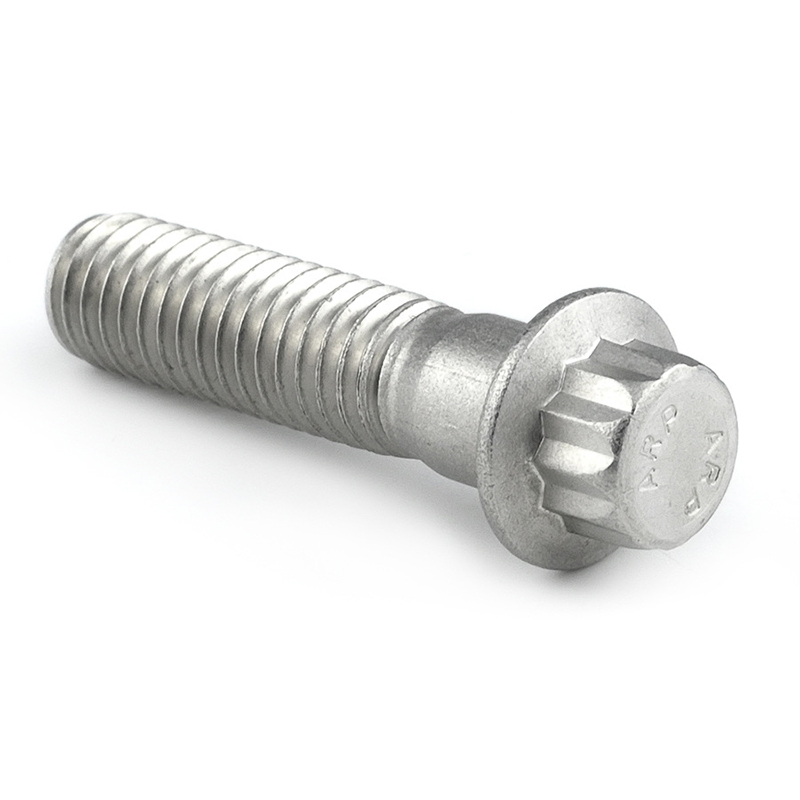

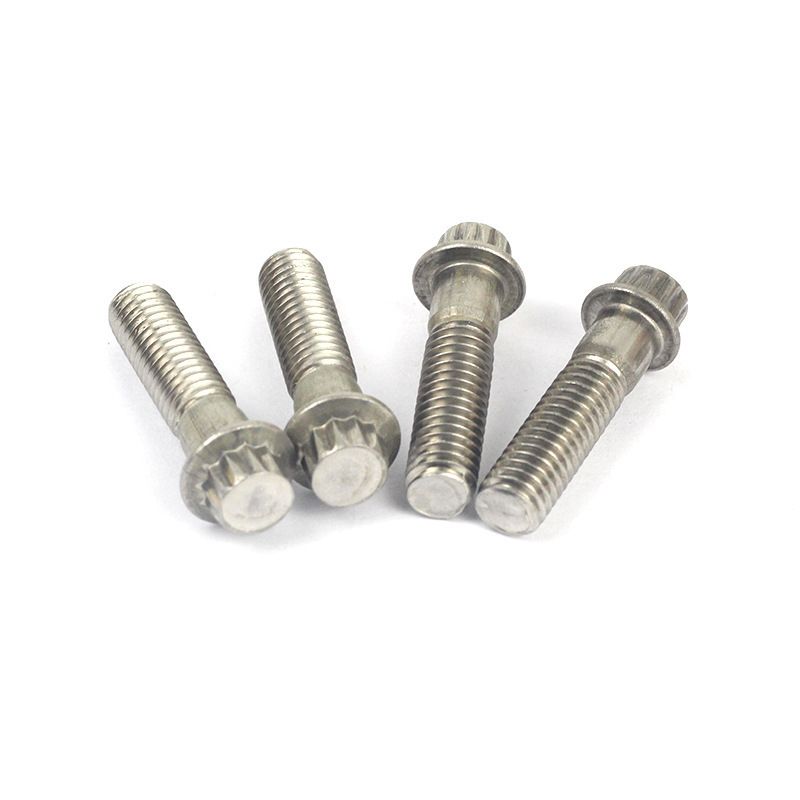

Tornillo de brida de 12 puntos tipo F métrico

Los tornillos con brida de 12 puntos tipo F métrico proporcionan un mayor torque para un apriete seguro sin deslizarse. Se pueden utilizar tanto para asegurar muebles como para montar maquinaria. Xiaoguo® es un fabricante profesional de sujetadores con muchos años de experiencia y puede personalizarlos para satisfacer sus necesidades.

Enviar Consulta

Descripción del Producto

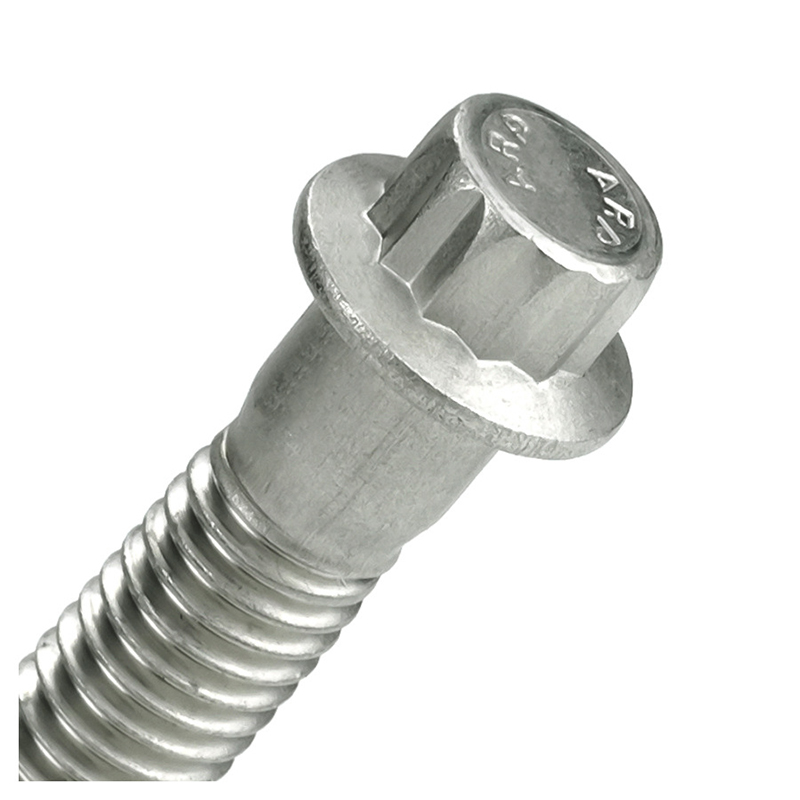

El diseño de la cabeza del tornillo con brida de 12 puntos métrico tipo F es muy especial, con 12 esquinas. En su parte inferior hay una placa de brida en forma de F. Esta placa de brida equivale a una junta grande, que puede aumentar el área de contacto con el material conectado y hacer que la conexión sea más estable.

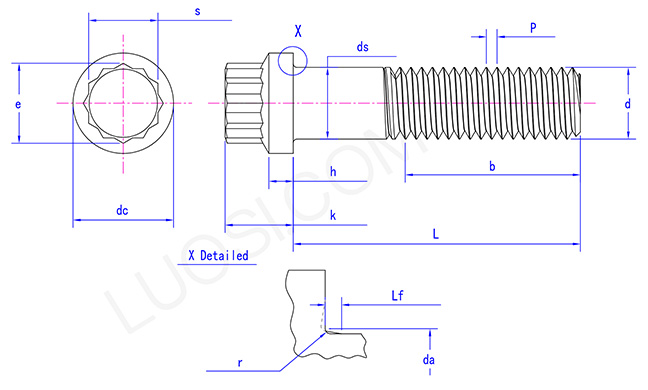

Metric type F 12-Piont flange screw

Características

La característica del tornillo de brida métrico de 12 puntos tipo F es la estructura única de placa de brida tipo F de 12 esquinas. Las 12 esquinas proporcionan más puntos de aplicación de fuerza, lo que hace que la operación de apriete sea más precisa y suave. La brida tipo F no sólo dispersa la presión sino que también evita que los tornillos se hundan en el material fijo, mejorando aún más la estabilidad de la conexión.

Tornillos de brida métrica tipo F de 12 puntos con brida de diente de sierra. Cuando se aprietan, estos dientes morderán la superficie, evitando que los equipos mecánicos (como los rodillos de la cinta transportadora o los soportes de la bomba) se aflojen debido a la vibración. No es necesario agregar arandelas de seguridad adicionales.

Los tornillos métricos tipo F de 12 puntas se instalan más rápido en superficies irregulares. El fondo dentado puede compensar defectos menores. Es muy útil al conectar pernos a hierro fundido o metales texturizados, ya que las bridas lisas pueden deslizarse. Su agarre es más fuerte. El fondo dentado se puede incrustar con metal y es más resistente a las vibraciones que los tornillos lisos con brida. Se utiliza a menudo en equipos agrícolas o bases de compresores.

Parámetros del producto

Lun	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds máximo	5	6	8	10	12	14	16	20	24	30	36
DS mín.	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s máx	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
mi mín	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
CC máx.	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
CC mín.	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h máx.	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H mín.	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k máx.	5	6	8	10	12	14	16	20	24	30	36
Kmín	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Sí máximo	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf máx.	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
R mín.	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Los tornillos con brida de 12 puntos métricos tipo F son adecuados para reparar orificios dañados. La estructura dentada puede actuar como anclaje en la rosca desgastada y puede usarse como solución temporal para equipos viejos antes del mantenimiento. Pueden soportar ciclos térmicos. La brida dentada mantiene el agarre cuando el metal se expande o contrae, lo que la hace muy adecuada para colectores de escape o componentes de hornos.
