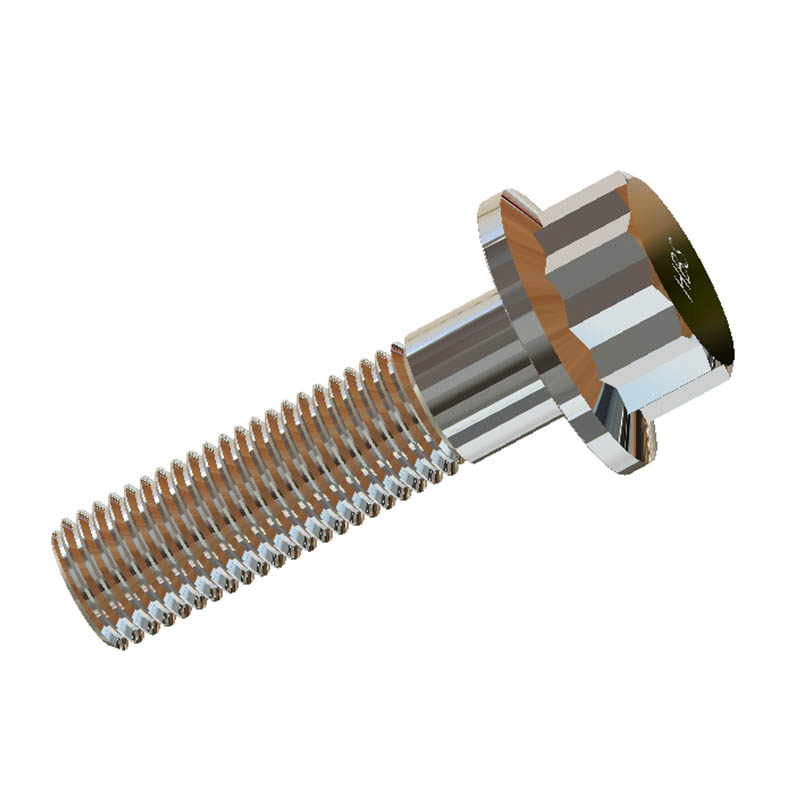

Tornillo de cabeza de 12 puntos

Elija el tornillo de cabeza de 12 puntos China Xiaoguo® de alta calidad, que aún puede funcionar eficazmente en un entorno vibrante. Viene con una superficie de brida dentada. Después de su puesta en uso, genera una fuerte fuerza de fricción antiaflojamiento, eliminando la necesidad de arandelas adicionales, y la eficiencia de la instalación aumenta en un 30%.

Enviar Consulta

Descripción del Producto

Comparación

Comparación entre el tornillo de cabeza de 12 puntos y el perno hexagonal: En términos simples, el tornillo de cabeza es una "versión mejorada" diseñada específicamente para requisitos específicos de alto rendimiento. Sus principales ventajas residen en un espacio de instalación más pequeño, una mayor capacidad de torsión y un mayor rendimiento antiaflojamiento, pero también impone mayores exigencias en cuanto a herramientas y presupuesto. La siguiente tabla le ayudará a comprender mejor las diferencias entre los dos tipos de tornillos.

Proyecto	Tornillo de cabeza de 12 puntos	perno hexagonal
Diseño de cabeza	Proporcionar 12 puntos de contacto.	El hexágono estándar proporciona 6 puntos de contacto.
Espacio operativo	La rotación sólo requiere 30°.	La rotación requiere 60°.
Requisitos de la herramienta	Se debe utilizar una llave de tubo o de estrella especial de 12 puntas.	La herramienta tiene una versatilidad extremadamente alta y es aplicable a casi todas las llaves y vasos.
Transmisión de par	Excelente	Promedio
Rendimiento antiaflojamiento	Equipado con brida dentada, mejorando la fricción.	Generalmente se usa junto con arandelas de resorte.
Presión superficial	Más bajo	Más alto
Rendimiento de hilo antideslizante	Excelente	Promedio
Eficiencia de instalación	La velocidad de instalación es aproximadamente un 60% más rápida que la de los pernos hexagonales.	Estándar y universal
Costo	Más alto	Más bajo
Escenarios aplicables Entornos hostiles	motores de automoción, aeroespacial, petroquímicos, maquinaria pesada, etc. Campos de amplia aplicación.	maquinaria en general, estructuras de edificación, mantenimiento diario, etc.

12 Point Cap Screw

Preguntas frecuentes

(1) ¿Qué estándares cumple su tornillo de cabeza de 12 puntos?

R: Los fabricamos estrictamente de acuerdo con DIN 34800 (norma alemana), ASME B18.2.5M (norma métrica americana) e IFI 115 (perno de engranaje cónico de doce puntos con brida americana).

(2) ¿Qué materiales ofrecen?

R: Ofrecemos los siguientes materiales y grados de rendimiento:

Acero al carbono, acero aleado, acero inoxidable, materiales especiales: aleación de titanio, aleaciones de alta temperatura (como Inconel 718), aleación de aluminio, etc.

(3) ¿Qué opciones de tratamiento de superficie están disponibles para tornillos de cabeza de 12 puntos? ¿Qué tan resistentes son a la niebla salina?

12 Point Cap Screw

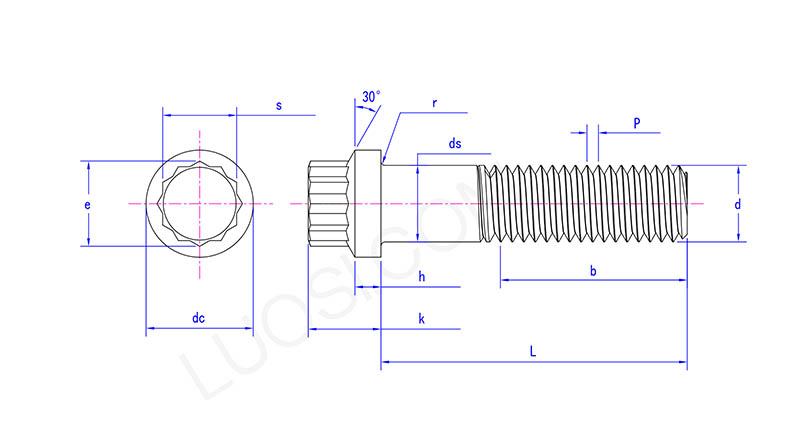

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
CC máx.	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
CC mín.	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds máximo	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h máx.	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k máx.	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r máx.	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s máx	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Ofrecemos:

Electrogalvanizado: Zinc azul-blanco/amarillo, resistente a la niebla salina durante 48 - 120 horas

Aleación de zinc-níquel: gris plateado/negro, resistente a la niebla salina durante 500 - 1000 horas

Dakro/Geomet: Gris plateado mate, resistente a la niebla salina durante más de 1000 horas

Galvanizado en caliente: revestimiento grueso de color gris plateado, resistente a la niebla salina durante 500 - 1000 horas

Se vuelve negro: solo toma entre 12 y 24 horas

(4) ¿Qué herramientas especiales se necesitan durante la instalación?

R: Se requiere un casquillo de 12 puntas o una llave de tubo de 12 puntas.

(5) ¿Se pueden reutilizar sus productos?

Se pueden reutilizar siempre que sean inspeccionados rigurosamente antes de cada uso para garantizar que no presenten daños (sin desgaste en el cabezal de doce puntas, sin rayones en las roscas y sin deformaciones en la superficie de la brida). Sin embargo, para productos de alta resistencia de grado 12,9, se recomienda no exceder los 3 usos.
