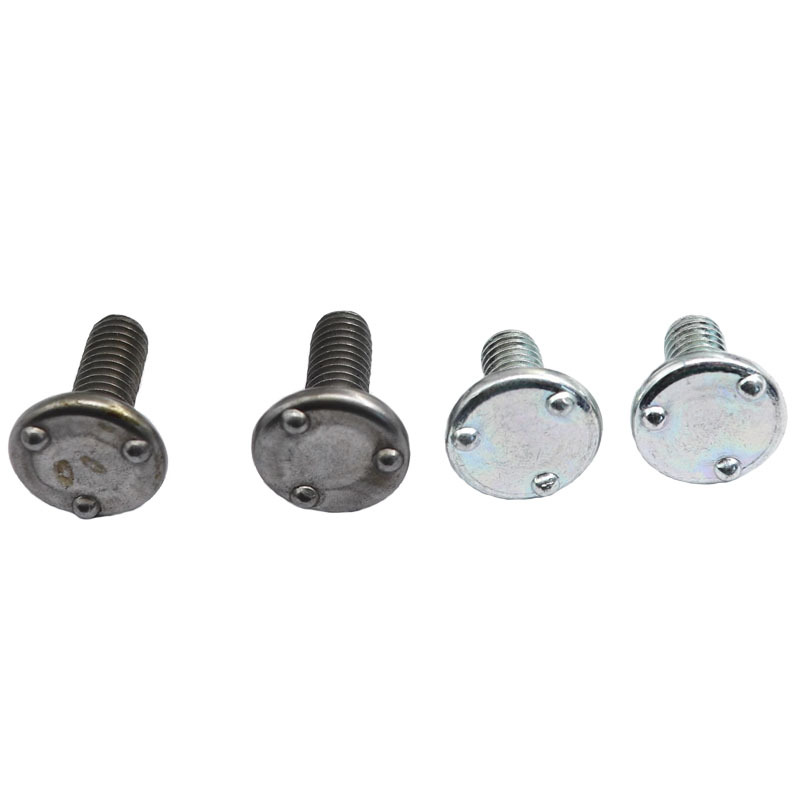

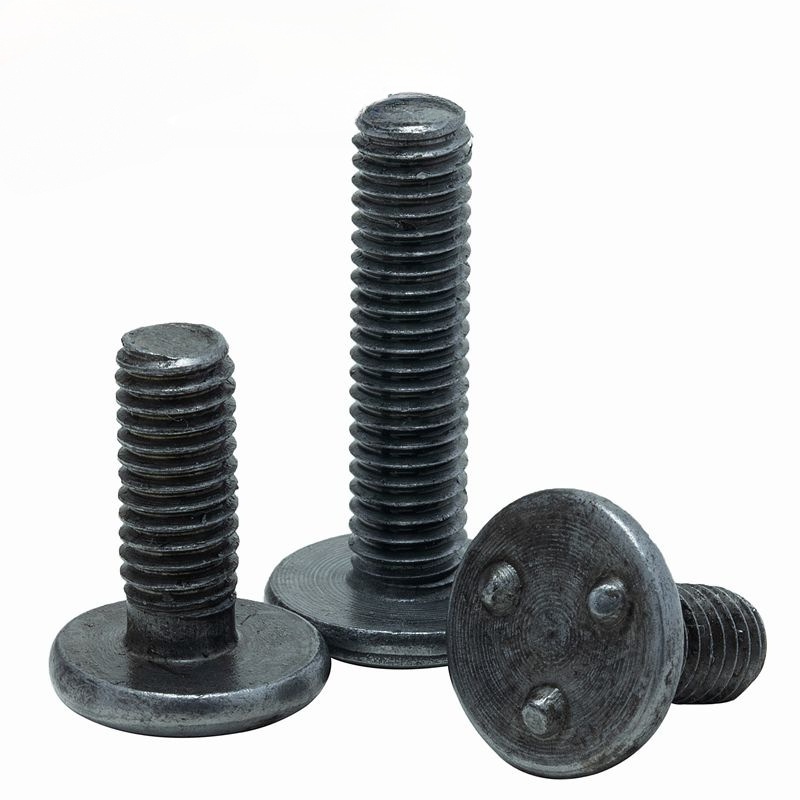

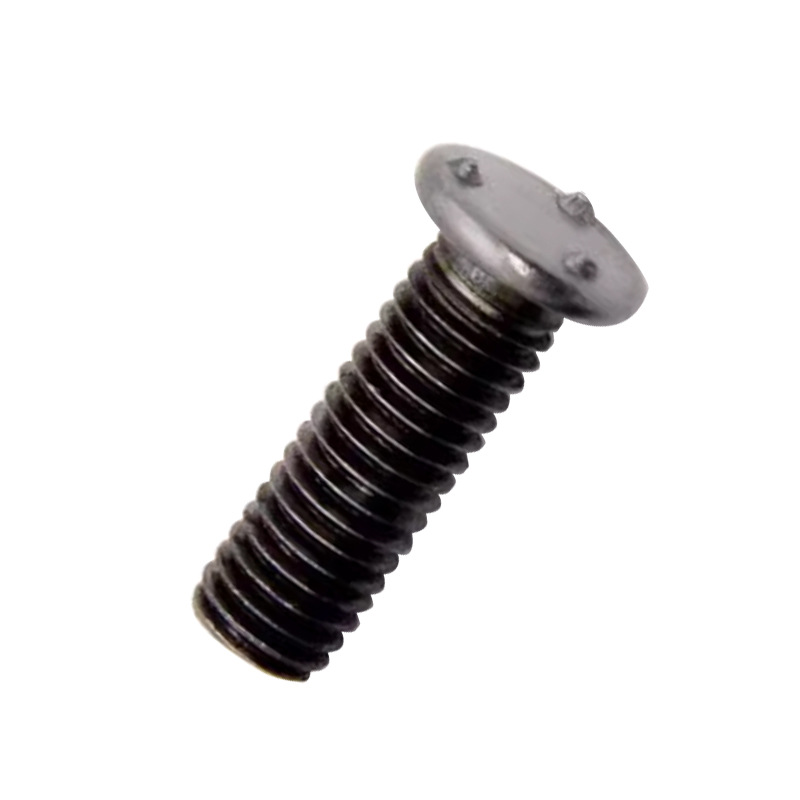

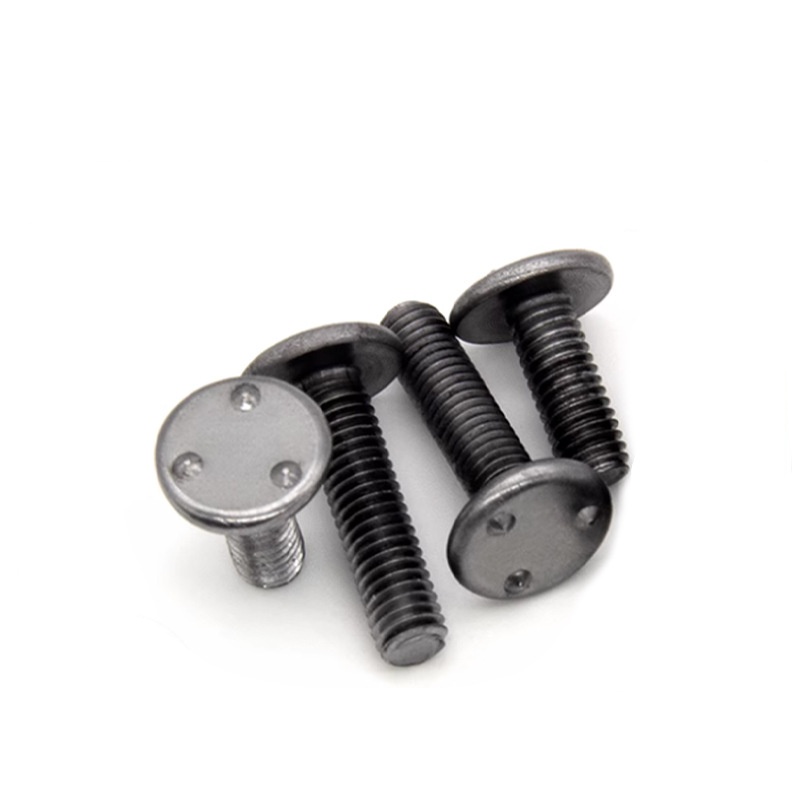

Perno de soldadura de proyección facial eficiente

La integridad de la unión formada por un perno de soldadura de proyección Efficient Face se verifica mediante métodos de prueba estándar destructivos o no destructivos. Durante más de 15 años, Xiaoguo® se ha ganado una reputación entre los fabricantes por su calidad confiable y precios competitivos.

Modelo:Q 199B-1999

Enviar Consulta

Descripción del Producto

Para ayudar a que los pernos de soldadura de proyección Efficient Face resistan la oxidación, a menudo reciben revestimientos superficiales. El revestimiento de zinc (cromado transparente o amarillo) es muy común y funciona bastante bien. Los recubrimientos de fosfato ayudan a que la pintura se adhiera mejor y también ofrecen cierta protección contra la oxidación. Cualquiera que sea el recubrimiento que se aplique a estos pernos, debe funcionar con el proceso de soldadura.

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk máximo	11.5	12.5	14.5	19	21	24
dk min	11.23	11.23	14.23	18.67	20.67	23.67
k máx.	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 máx.	8.75	9.75	10.75	14.25	16.25	18.75
d1 minuto	8.5	9.5	10.5	14	16	18.5
h máx.	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 máx.	2.6	2.6	2.6	3.1	3.1	3.1
d0 minutos	2.4	2.4	2.4	2.9	2.9	3.4

Beneficios del producto

El tratamiento de la superficie de un perno de soldadura por proyección Efficient Face realmente afecta el resultado de la soldadura. Si el recubrimiento es grueso o no conduce electricidad, puede alterar el flujo de corriente eléctrica y la cantidad de calor que se genera.

Los recubrimientos deben ser delgados, conducir electricidad o estar fabricados específicamente para soldar. Por lo general, las proyecciones de estos pernos atravesarán el revestimiento al soldar, asegurándose de que los metales entren en contacto directamente.

Este diseño evita que el recubrimiento obstruya la conducción de corriente, lo que garantiza un circuito de soldadura fluido. El fino revestimiento también reduce la resistencia a la penetración de protuberancias, manteniendo las propiedades protectoras y al mismo tiempo permitiendo que las superficies de contacto del metal encajen firmemente, mejorando la resistencia y la conductividad de la soldadura.

Escenarios aplicables

Los pernos de soldadura por proyección facial eficiente funcionan muy bien en líneas de ensamblaje de gran volumen, especialmente en la fabricación de automóviles (para elementos como soportes, paneles y conexiones a tierra eléctricas) y en electrodomésticos, como chasis y carcasas.

Son buenos cuando solo se puede llegar a un lado, cuando la velocidad de soldadura es muy importante o cuando soldar tuercas o pernos por puntos simplemente no funciona. Proporcionan un punto fuerte y roscado para sujetar cosas.

Efficient Face Projection Welding Bolt
