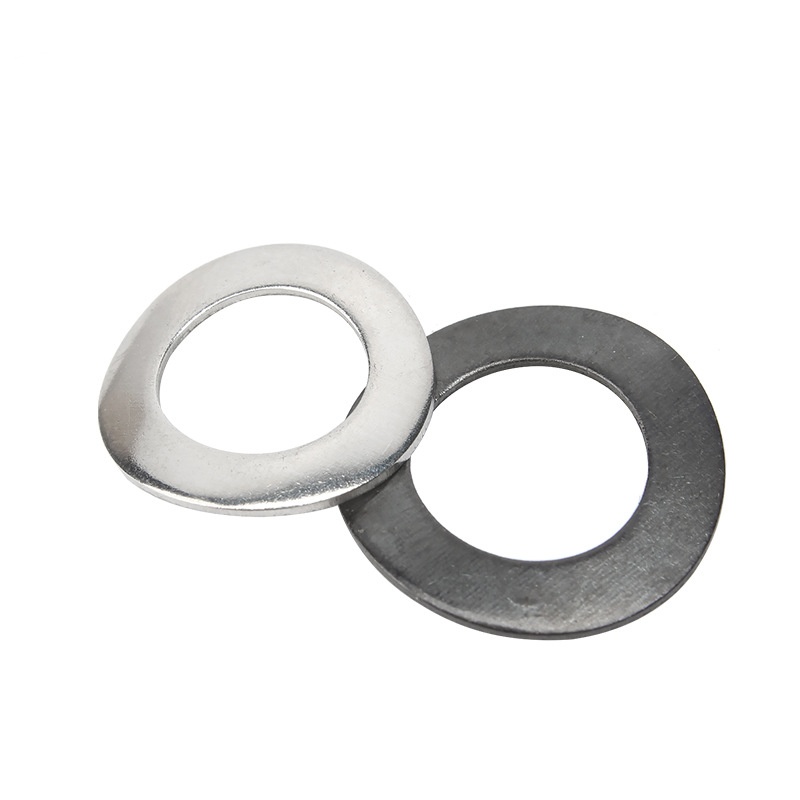

Arandela elástica curvada DIN137A

La arandela elástica curva DIN137A producida por Xiaoguo® Factory tiene un diseño único. Este diseño puede proporcionar una fuerza de precarga axial estable entre componentes como rodamientos, eliminar el juego axial, evitar que las arandelas vibren y así evitar afectar el uso general.

Enviar Consulta

Descripción del Producto

La arandela elástica curva DIN137A es una junta metálica elástica con una estructura de flexión en forma de arco simple o múltiple. Genera una fuerza de precarga elástica mediante su propia deformación del arco y se ensambla debajo de los pernos y tuercas. Se utiliza para eliminar el espacio en la conexión de sujetadores, mantener la fuerza de precarga, compensar la expansión térmica o el desgaste y resistir vibraciones moderadas.

Nombre	Arandela elástica curvada DIN137A
Material	Acero inoxidable/acero aleado/acero al carbono/latón/acero para resortes
Estándares	DIN137A
Hilo	Métrico/Métrico
Tallas	M2-M12
Finalizar	Zinc/Negro/Natural/otros
Personalizable	SÍ
Muestra	SÍ

Introducción a la estructura

¿Cómo es la estructura de una arandela elástica curva DIN137A? En términos simples, es un pequeño anillo de metal con forma de arco.

【Forma general】

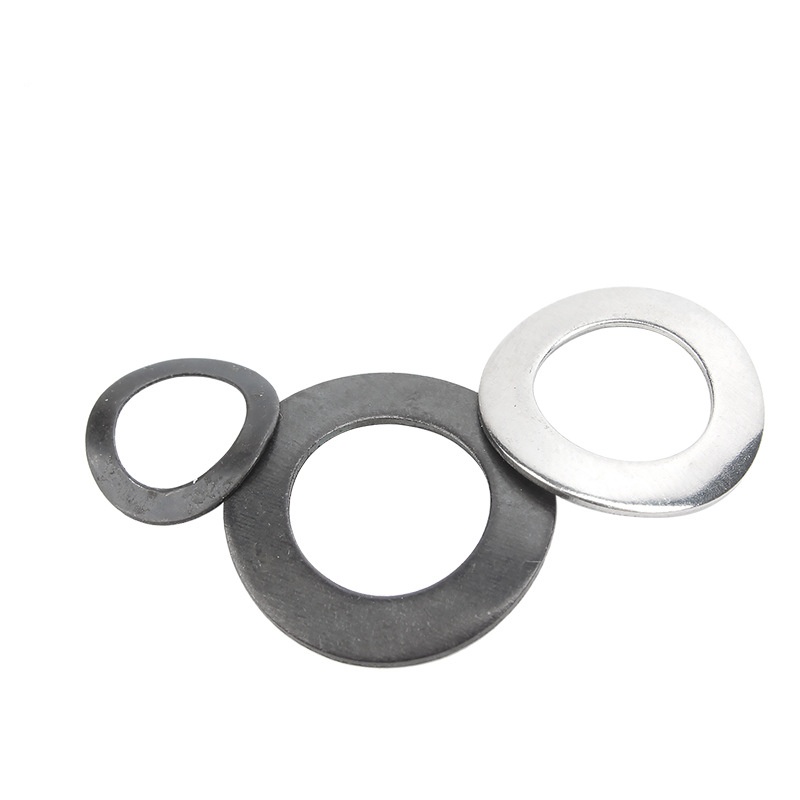

La arandela elástica curva DIN137A no es una arandela plana normal. Si lo sostienes en la mano verás que sobresale por sí solo y no queda plano. Dependiendo de su forma de abombamiento existen principalmente dos estructuras:

(1) Forma de arco de onda única (como un pequeño puente de arco)

Toda la arandela tiene una forma de arco único, siendo el medio más alto y los lados más bajos, asemejándose a un mini puente de arco. En su estado libre su altura natural es mucho mayor que su espesor. Cuando esté aplanado, generará un empuje inverso.

（2）Multi-onda (como papas fritas onduladas)

La arandela tiene dos o incluso más ondas, con picos y valles alternándose y dando vueltas alrededor de la circunferencia. Cuando se comprime esta estructura, la deformación no es tan significativa como la de una sola onda, pero la elasticidad es más uniforme.

Estos dos tipos de arandelas son anillos circulares completos, con un agujero en el medio y sin cortes alrededor de los bordes. El espesor del material es el mismo en todas partes.

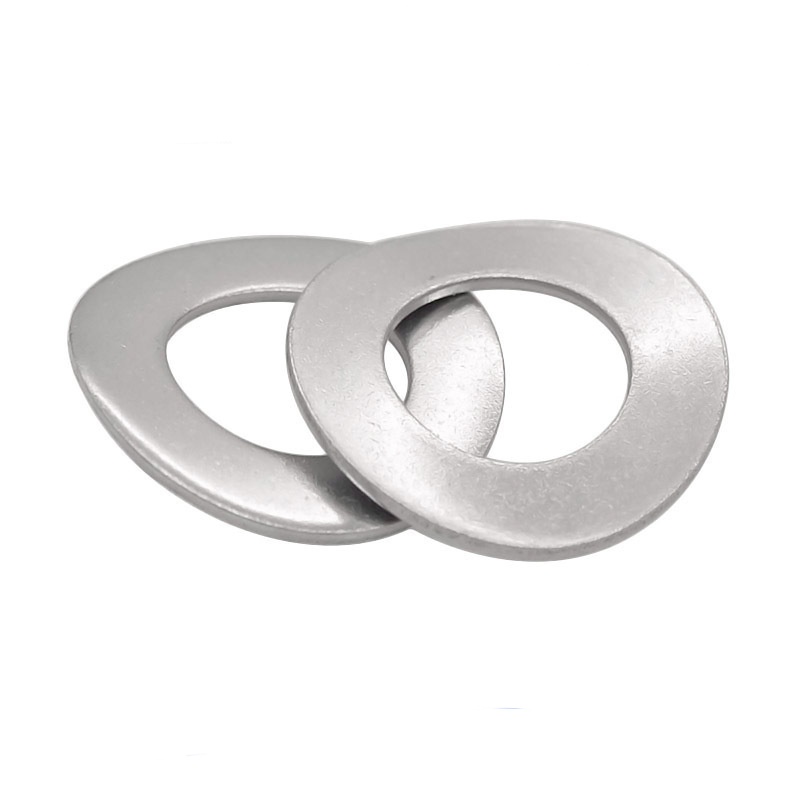

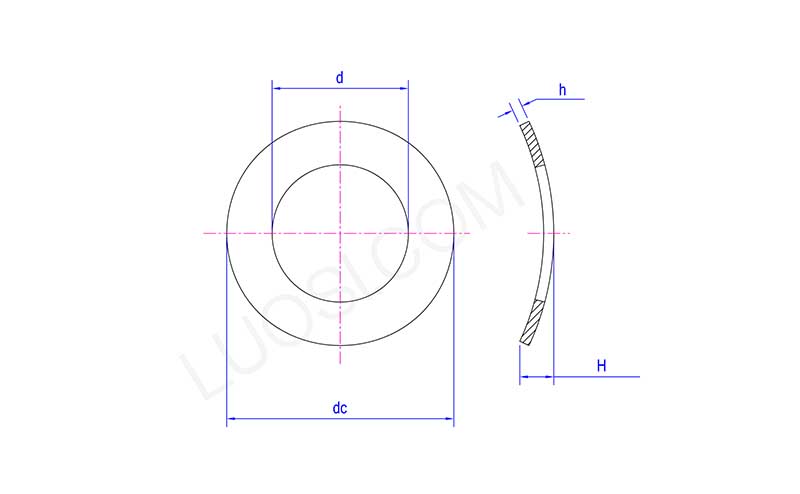

DIN137A Curved Spring Washer

Lun	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
re máx.	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC mín.	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC máx.	4.5	5.5	6	8	10	11	15	18
H mín.	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
altura máxima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Partes estructurales clave】

(1) Contorno en forma de arco (núcleo)

La junta no es plana en su estado libre; en cambio, presenta una superficie de arco único (como un puente de arco) o múltiples ondulaciones (como olas) a lo largo de la dirección circular.

Esta forma curva/ondulada es la fuente de la elasticidad.

（2）Circuito cerrado sin corte

La Arandela Elástica Curva DIN137A es un anillo completo sin cortes en espiral.

(3) Sección de espesor uniforme

El espesor de la junta es uniforme en toda la circunferencia, sin ningún cambio gradual ni adelgazamiento local.

(4) Relación entre el diámetro exterior y el diámetro interior

La relación entre el diámetro exterior y el diámetro interior afecta la rigidez y el área de soporte de la arandela.
