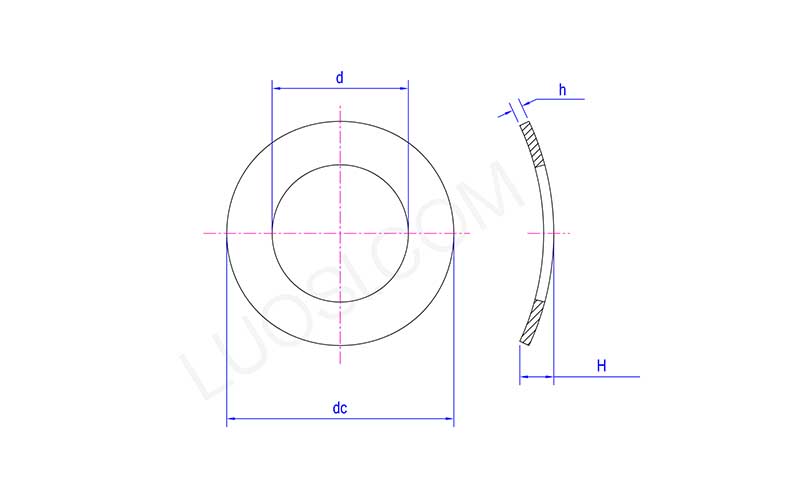

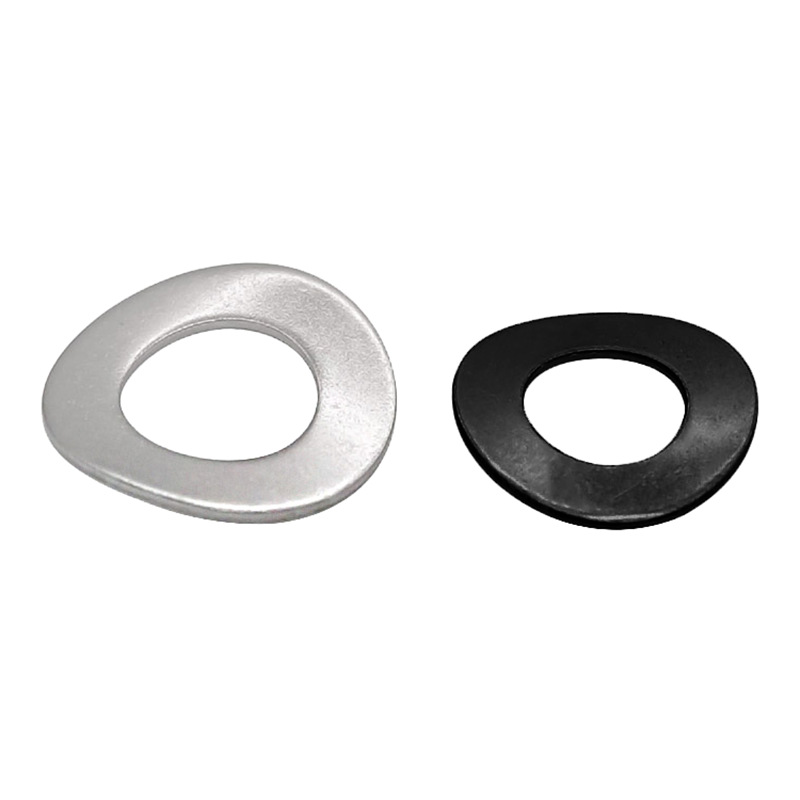

Especificaciones DIN 137A Arandelas elásticas curvas

El principio de funcionamiento de las arandelas elásticas curvas según las especificaciones DIN 137A se basa en la deformación elástica del metal.

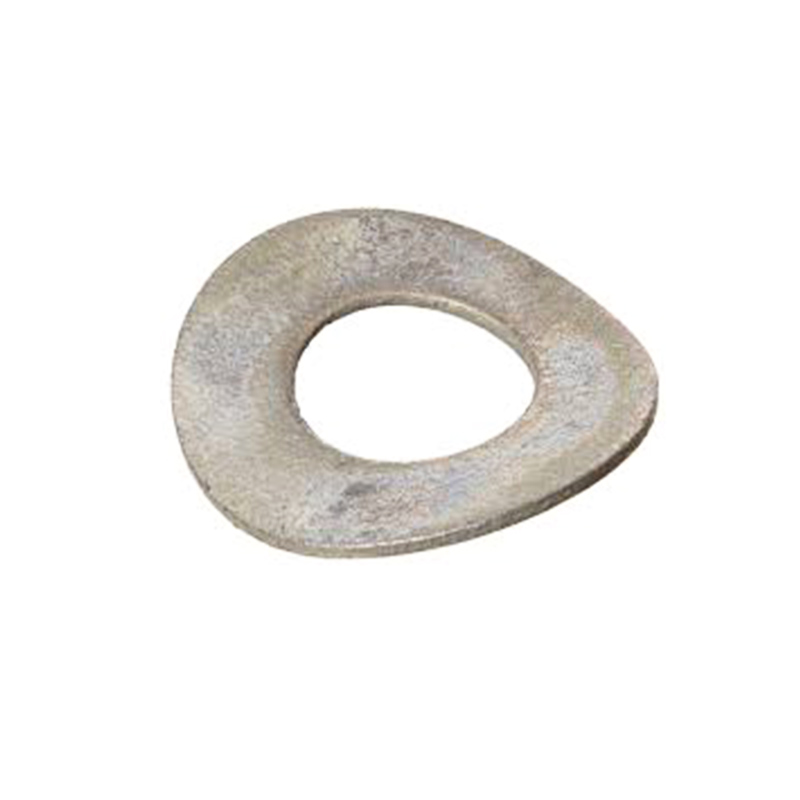

(1) Estado libre (no instalado)

Las arandelas elásticas curvas con especificaciones DIN 137A no son planas en su estado natural, sino que tienen una protuberancia en forma de arco (onda única) o múltiples ondas (ondas múltiples). En este momento, tiene una altura natural H, que es mayor que el espesor t de la junta.

（2）Proceso de compresión (apretar los pernos)

Cuando se aprietan los pernos o tuercas, las arandelas quedan intercaladas entre la cabeza del perno/tuerca y la pieza de trabajo. A medida que aumenta la fuerza de apriete, la forma arqueada u ondulada se aplana gradualmente.

Durante el proceso de montaje y apriete, la parte inferior del perno presiona la estructura en forma de arco hasta quedar plana, lo que hace que la arandela genere una tensión de rebote elástica.

（3）Mantener la precarga (estado de trabajo)

Después de aplanar las arandelas elásticas curvas de las especificaciones DIN 137A, siempre quiere volver a su forma de arco original. Esta fuerza de recuperación se convierte en un empuje axial continuo, que presiona contra la cabeza del perno y la superficie de la pieza de trabajo.

Una vez completado el apriete, la arandela mantiene una tensión elástica inversa continua, presionando constantemente contra la cabeza del perno y la superficie del componente conectado.

Lun	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
re máx.	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC mín.	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC máx.	4.5	5.5	6	8	10	11	15	18
H mín.	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
altura máxima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

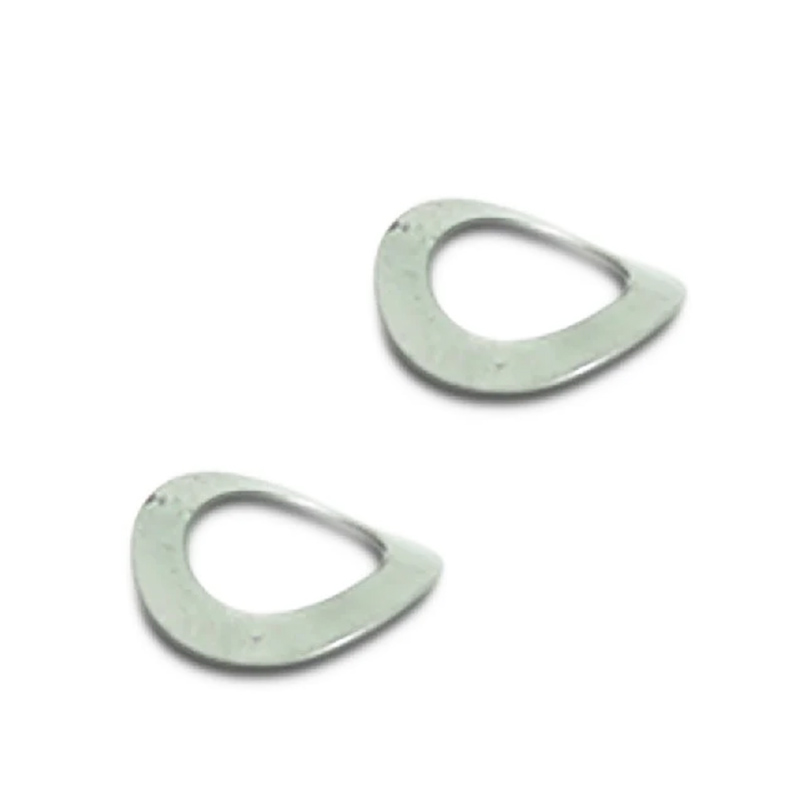

Especificaciones personalizadas DIN 137A Arandelas elásticas curvas

Xiaoguo® le permite personalizar las arandelas elásticas curvas con especificaciones DIN 137A como lo necesite. Puedes cambiar el tamaño, el número de ondas, el material, el acabado de la superficie o incluso el embalaje. De esta manera, cada lavadora se adapta exactamente a su diseño.

(1) Diámetro interior ID/Diámetro exterior OD

Desde M2 ​​hasta M100 o más, tanto el diámetro interior como el exterior se pueden personalizar según los dibujos.

Instrumentos de precisión de tamaño pequeño (M2–M5), maquinaria pesada de gran tamaño (M36–M100)

(2)Espesor

Rango común: 0,3 mm – 3,0 mm. Para requisitos especiales, puede ser más fino o más grueso.

Cuando el control de carga y el espacio axial son compactos.

(3) Materiales

Acero para muelles, acero inoxidable A2/A4, 17-7 PH, bronce fósforo, cobre berilio, Inconel, etc.

Alta elasticidad regular, a prueba de herrumbre, alta temperatura/a prueba de explosiones/no magnético

(4) Tratamiento de superficie

Galvanizado, recubrimiento de Dacromet, ennegrecimiento, fosfatado, niquelado, pasivación, pasivación con cromo trivalente, etc.

Antioxidante, lubricación, aislamiento, mejora del coeficiente de fricción.

(5) Embalaje

Bolsas de plástico + cajas de papel, etiquetas personalizadas, kits de embalaje mixto, cajas pequeñas para venta minorista, códigos de barras de cajas exteriores, etc.
