Arandela elástica curvada DIN137A de larga duración

La arandela elástica curvada DIN137A de larga duración del inventario de Xiaoguo® se puede proporcionar a los clientes interesados de forma gratuita como muestra. Recomendamos que los clientes primero prueben las muestras para garantizar su calidad y luego realicen pedidos grandes para ahorrar tiempo en los ajustes.

Enviar Consulta

Descripción del Producto

Aplicación de arandela elástica curva DIN137A de larga duración en motores y sistemas de transmisión

En los sistemas de motor y transmisión, la arandela elástica curvada DIN137A de larga duración actúa como "eliminadora del juego axial" y "guardiana de la fuerza de precarga".

【1】¿Por qué las arandelas elásticas curvadas DIN137A de larga duración son indispensables en motores y sistemas de transmisión?

(1) Los motores y las transmisiones tienen algunos problemas comunes:

Expansión por calor: cuando las cosas se calientan, el rotor y el eje se expanden, lo que cambia la holgura que tienen los cojinetes.

Tolerancias de fabricación: las piezas no se fabrican a la perfección, por lo que nunca se alinean exactamente. Siempre hay un pequeño desajuste.

Desgaste: con el tiempo, las superficies de los cojinetes o las arandelas se desgastan lentamente, lo que crea espacios adicionales donde no debería haberlos.

Vibración y ruido: cuando las piezas se mueven hacia adelante y hacia atrás, los rodamientos comienzan a hacer ruidos extraños y los engranajes pueden chocar entre sí.

(2) Solución para arandela elástica curva DIN137A de larga duración:

Tiene una forma curva u ondulada, por lo que cuando lo presionas, sigue empujando hacia atrás.

Compensar automáticamente los cambios en el espacio libre causados por los factores antes mencionados.

Mantenga siempre la precarga correcta de los rodamientos o engranajes para evitar que se aflojen.

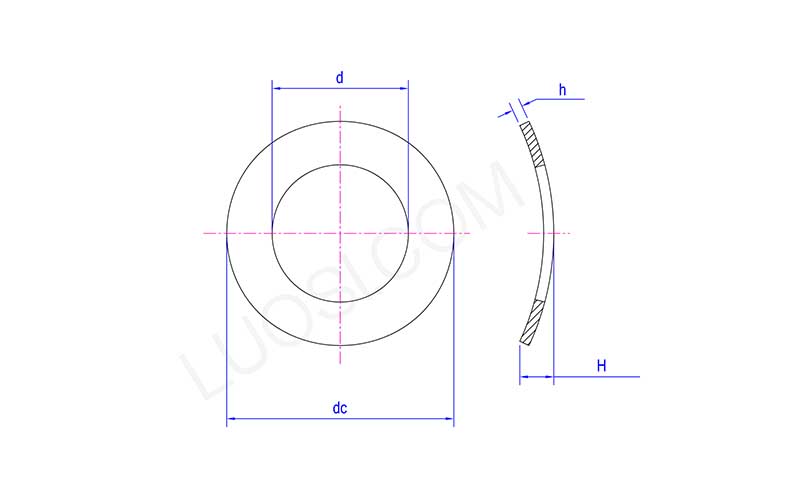

Long Lasting DIN137A Curved Spring Washer

Lun	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
re máx.	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC mín.	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC máx.	4.5	5.5	6	8	10	11	15	18
H mín.	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
altura máxima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Escenarios de aplicación típicos

(1) Pequeño motor de CC

Coloque una arandela elástica curvada DIN137A de larga duración entre el aro exterior del rodamiento y la tapa del extremo.

Elimine el juego axial del rodamiento, reduzca el ruido de funcionamiento y extienda la vida útil del rodamiento.

(2) Servomotores

Coloque una precarga constante entre los cojinetes delantero y trasero. Ayuda a que el rotor permanezca en su lugar con mayor precisión y reduce la vibración.

(3) Motores de electrodomésticos (ventiladores, lavadoras)

Estas arandelas onduladas empujan los rodamientos con una fuerza de aproximadamente de 5 a 20 Newtons. Esto evita que los cojinetes se muevan dentro de la carcasa y hace que el motor sea más silencioso.

Long Lasting DIN137A Curved Spring Washer

Preguntas frecuentes

(1) P: ¿Se pueden fabricar arandelas de resorte curvadas DIN137A de larga duración y tamaño personalizado que no sean estándar?

R: Sí. Podemos cambiar el diámetro interior, el diámetro exterior, el grosor y la altura de la curva según su dibujo o una muestra. También podemos agregar marcas personalizadas y realizar empaques especiales si es necesario.

(2) P: ¿Funcionará en motores o piezas de transmisión de alta vibración?

R: Sí, hace el trabajo. Absorbe las vibraciones a medida que el equipo funciona, soluciona los espacios causados por la expansión del calor y mantiene el perno apretado con el tiempo.

(3) P: ¿Puedo utilizar una arandela elástica curva con un perno de alta resistencia (grado 10,9 o 12,9)?

R: En realidad no, no es recomendable. Estas arandelas funcionan mejor con pernos de grado 5,8 o inferior.
