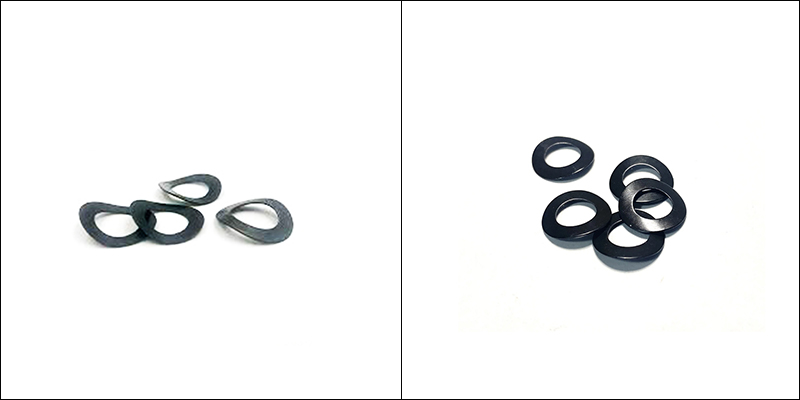

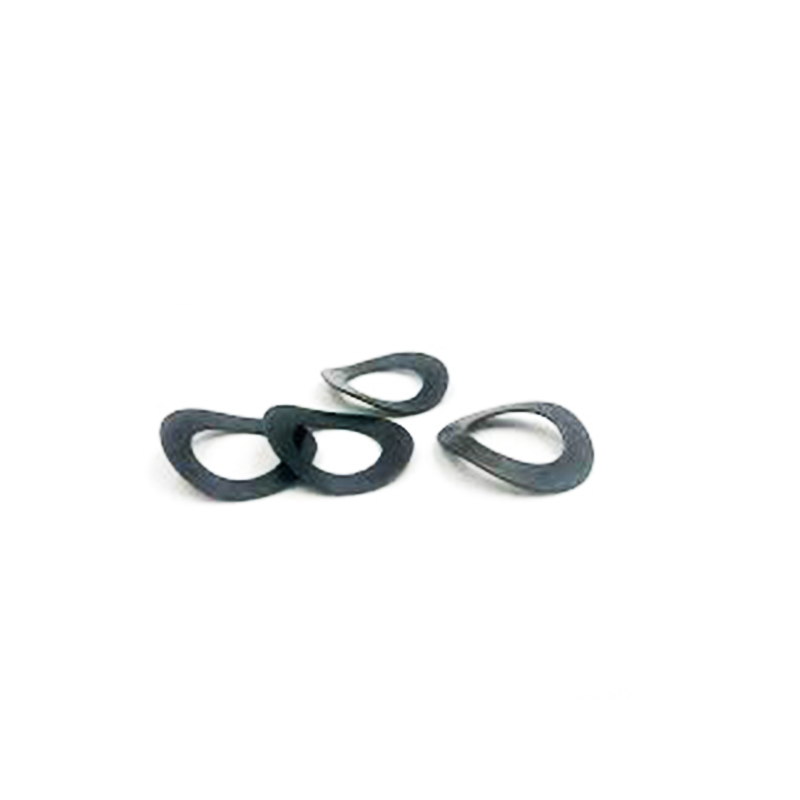

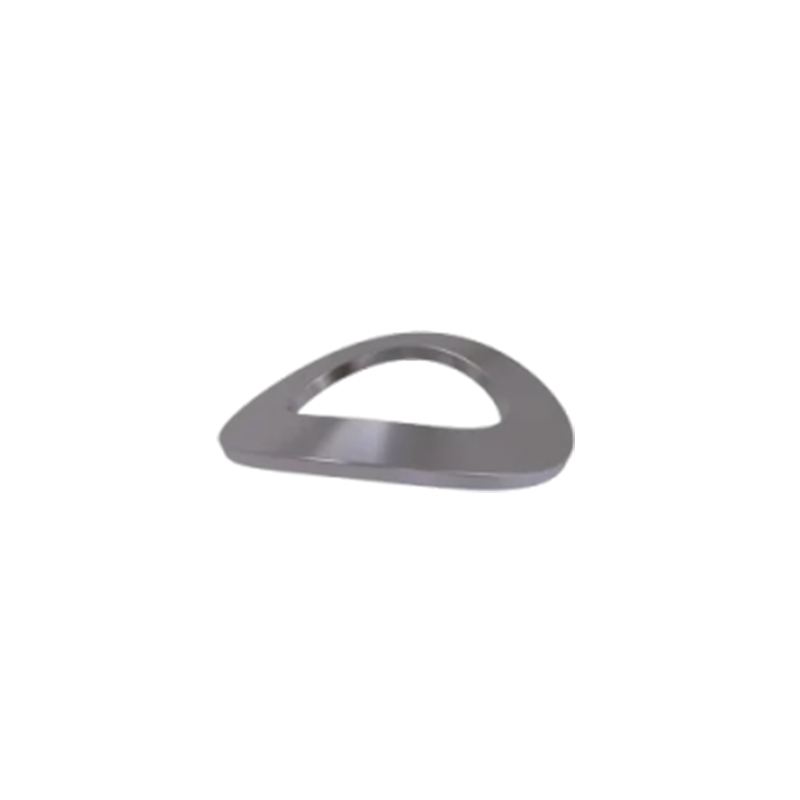

Arandela elástica curvada DIN137A M6

La instalación de la Arandela Elástica Curva DIN137A M6 no es complicada. Los pasos principales son colocarlo en la posición correcta y apretarlo al nivel de compresión adecuado.

(1) Elija el tamaño correcto

El orificio interior de la arandela elástica curva DIN137A M6 debe ajustarse al diámetro de su perno.

Elige cuántas ondas según la cantidad de resorte que necesitas:

Onda única (DIN137A): se dobla mucho pero no empuja hacia atrás con mucha fuerza.

Multiondas (DIN137B): proporciona un empuje más suave y uniforme.

(2) Limpiar las superficies

Limpia el aceite, el óxido o la pintura que haya debajo de la cabeza del perno (o tuerca) y de la pieza que estás sujetando. Las superficies deben estar limpias y planas para que la lavadora se apriete de manera uniforme.

(3) Coloque la lavadora en su lugar.

Deslice la arandela elástica curva DIN137A M6 sobre el perno, debajo de la cabeza del perno (o debajo de la tuerca).

¿Hacia dónde mira hacia arriba? El lado curvo o el pico de la onda debe tocar la cabeza del perno o la tuerca.

(4) Apriete a mano primero

Atornille la tuerca o el perno con la mano hasta que la arandela apenas toque la superficie; no debería verlo doblarse todavía. Este paso es para garantizar que los hilos estén correctamente alineados.

(5) Apriete correctamente

Utilice una llave dinamométrica y apriete los pernos según el valor de torsión estándar.

La arandela básicamente ha quedado aplanada por la fuerza.

Una forma sencilla de determinarlo: cuando la altura libre de la lavadora se comprime aproximadamente entre un 70% y un 80%, la elasticidad se ha ejercido por completo.

Asegúrese de prestar atención: no utilice una llave de impacto para golpear con fuerza. Esto fácilmente podría provocar que la arandela elástica curva DIN137A M6 se empuje demasiado, lo que provocaría una deformación permanente y una pérdida de elasticidad.

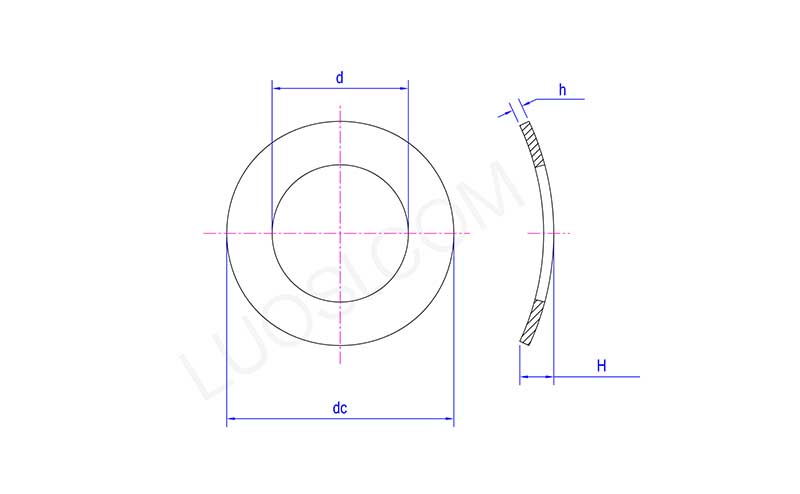

Lun	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
re máx.	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
CC mín.	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
CC máx.	4.5	5.5	6	8	10	11	15	18
H mín.	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
altura máxima	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

¿Por qué elegir Xiaoguo® como socio personalizado?

El servicio de personalización de arandelas elásticas curvadas DIN137A M6 de Xiaoguo® cubre todas las dimensiones de los parámetros, desde el diámetro interior M2 hasta M100, y desde acero para resortes hasta aleaciones especiales.

(1) Soporte de diseño previo a la cooperación: participar en la estimación de elasticidad y selección de la junta para el cliente cuando proporcione los planos, evitando el costo de prueba y error en la etapa posterior.

(2) Cantidades de pedido flexibles: ya sea que necesite un lote pequeño o decenas de miles de piezas, tenemos una producción estable para entregárselas a tiempo.

(3) Todo internamente: lo hacemos todo nosotros mismos: diseño de moldes, estampado, tratamiento térmico y acabado de superficies. Sin salir.
