Perno de cuello cuadrado con cabeza de copa DIN 603

El perno de cuello cuadrado con cabeza de copa DIN 603 Xiaoguo® está disponible en varios tratamientos de superficie, como galvanizado en caliente y niquelado no electrolítico. Tiene una duración de prueba de niebla salina de más de 500 horas, lo que garantiza que no se oxidará incluso en entornos costeros o de corrosión química durante un período prolongado. Si necesita un perno de cuello cuadrado con cabeza de copa DIN 603 avanzado, envíe una consulta.

Enviar Consulta

Descripción del Producto

Estándar internacional

La norma internacional principal para pernos de cuello cuadrado con cabeza ahuecada DIN 603, DIN 603, fue emitida por el Instituto Alemán de Normas. Estipula de manera integral las dimensiones, materiales, rendimiento y otros requisitos técnicos de este tipo de perno, asegurando la universalidad global y la confiabilidad de la calidad de los productos.

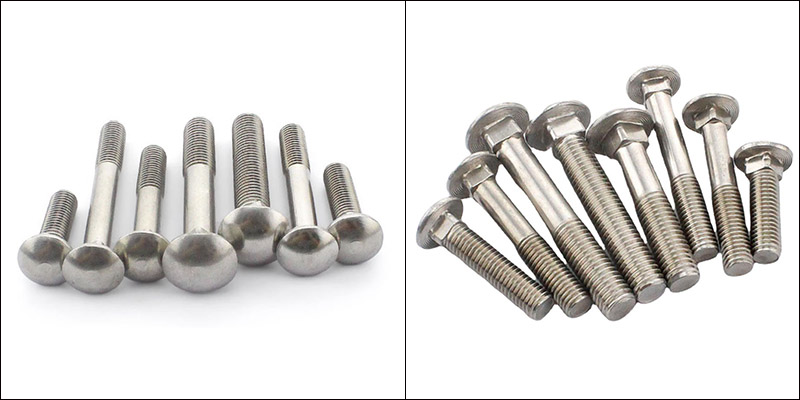

DIN 603 Cup Head Square Neck Bolt

El perno de cuello cuadrado con cabeza de copa DIN 603 de acuerdo con la norma DIN 603 se usa ampliamente en campos como estructuras de madera, edificios, barreras de tráfico e instalaciones al aire libre debido a su exclusivo cuello antitorsión y diseño de cabeza semicircular. La empresa XIAOGUO brindará un excelente servicio a cada cliente según los siguientes estándares.

Cumple con los estándares internacionales: cumple estrictamente con los últimos estándares DIN 603 para garantizar la universalidad global.

Diseño antirotación confiable: la estructura única de cuello cuadrado permite la antirotación sin necesidad de herramientas y la instalación es muy conveniente.

Amplia adaptabilidad: ofrece productos de varios tamaños, diversos grados, diversas fortalezas y diversos materiales para satisfacer las necesidades de uso de los clientes.

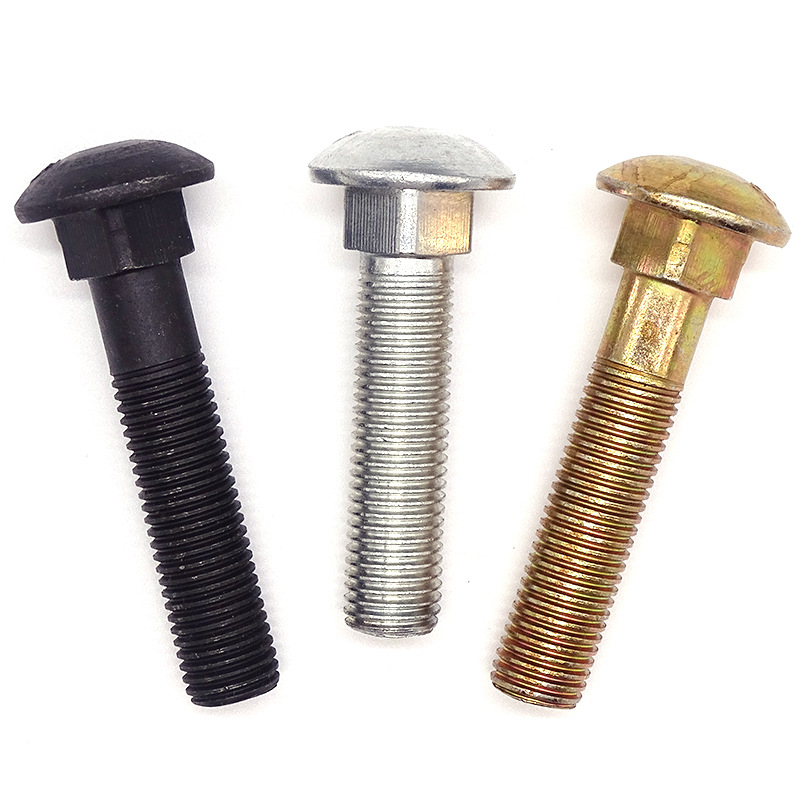

Tratamiento de superficies de alta calidad: Ofrece una variedad de opciones de tratamiento de superficies de alta calidad, como electrogalvanizado, galvanizado en caliente y revestimiento de láminas de zinc, para cumplir con los requisitos de resistencia a la corrosión en diferentes entornos.

DIN 603 Cup Head Square Neck Bolt

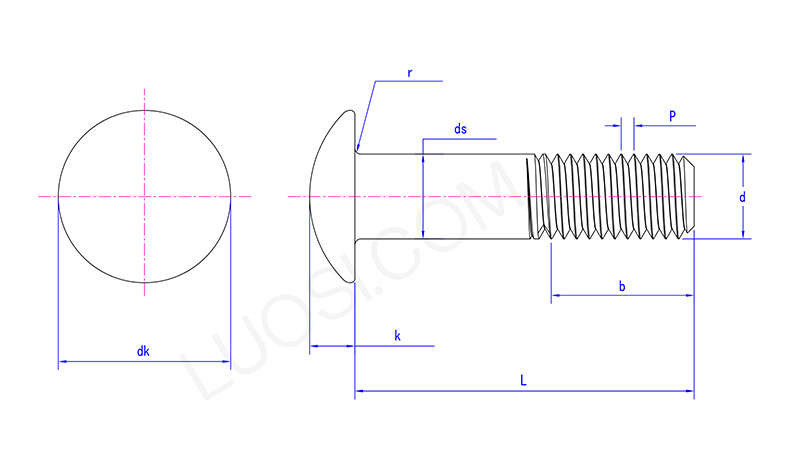

Lun	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk máximo	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds máximo	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k máx.	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r máx.	0.5	0.5	0.5	0.5	1	1	1	1.5

Dominio de aplicación principal

El perno de cuello cuadrado con cabeza de copa DIN 603 presenta una instalación conveniente, una superficie lisa y una alta resistencia de conexión. Se aplica principalmente en los siguientes cuatro campos principales:

(1) Edificios e ingeniería con estructura de madera.

El diseño de cuello cuadrado se puede incrustar directamente en la madera, asegurando que el perno no gire cuando se aprieta la tuerca en un lado.

Construcción de casas: Se utiliza para fijar las vigas de madera y la estructura del armazón de la casa.

Ingeniería exterior: Ampliamente utilizado para la construcción de plataformas de madera exteriores (Decking), vallas de jardín, bancos de parques, pabellones, etc.

(2) Fabricación y transporte de vehículos

En la fabricación de semirremolques, remolques y otros vehículos, el perno de cuello cuadrado con cabeza de copa DIN 603 se puede utilizar para fijar los paneles laterales y los pisos del vehículo, así como para conectar el marco metálico con la plataforma de carga de madera.

(3) Otras aplicaciones industriales y especiales

Instalaciones de transporte: A menudo se utilizan para fijar barandillas de carreteras, señales de tráfico, etc.

Ingeniería municipal: Aplicada en proyectos como puentes y soportes de cables.

Industria de construcción naval: debido a su excelente resistencia a la corrosión, también se utiliza habitualmente en la construcción naval.

Nuevas energías: Adecuado para campos emergentes como las instalaciones de generación de energía solar y la fabricación de baterías de nuevas energías.

Industrias especiales: También se aplica en industrias como dispositivos médicos, equipos de comunicación y fabricación de productos electrónicos 3C.

(4) Maquinaria y equipo en general.

En equipos mecánicos donde existen requisitos de resistencia de sujeción y antiaflojamiento, los pernos de cuello cuadrado con cabeza de copa DIN 603 también se utilizan para fijar las cubiertas o componentes de la maquinaria agrícola.
