Arandela de seguridad del collar

En comparación con otros tipos de piezas antiaflojamiento, la arandela de seguridad de collar producida por Xiaoguo® Factory tiene un espesor más delgado. Cuando se utilizan, ahorran más espacio y ocupan menos espacio, lo que los hace adecuados para estructuras compactas.

Enviar Consulta

Descripción del Producto

La razón por la que la Arandela de Seguridad de Collar puede ahorrar espacio sin sacrificar el efecto de bloqueo radica en la separación precisa de su espesor y diseño del diámetro exterior de su función: el diámetro exterior se hace más pequeño para facilitar la instalación en espacios estrechos, mientras que el espesor se hace más grueso como compensación física por la posible pérdida de fuerza de bloqueo después de reducir el diámetro exterior.

La razón principal: un diámetro exterior delgado no significa una forma completamente delgada; más bien, es una configuración de "núcleo grueso y bordes delgados".

(1) Diámetro exterior (OD): más pequeño

Instálelo de forma segura en los orificios ciegos, en la cola de los tornillos hexagonales internos o en áreas confinadas rodeadas de otros componentes.

(2) Espesor: Más grueso

Compense la posible pérdida de elasticidad del resorte debido a la reducción del diámetro exterior de la arandela de seguridad del collar, asegúrese de que pueda soportar la superficie de instalación y garantice que la fuerza de bloqueo no se reduzca.

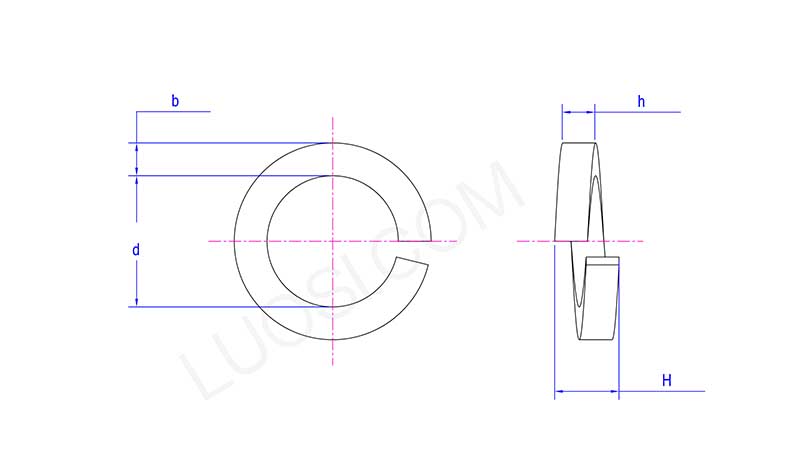

Collar Lock Washer

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
re máx.	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b máx	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h máx.	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H mín.	9	10	11	12	13.6	15	17	18	20	21	22
altura máxima	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Escenarios de aplicación típicos para ahorrar espacio

El sujetador de arandela de seguridad de collar se usa principalmente en situaciones donde se requiere antiaflojamiento de alta resistencia dentro de espacios reducidos, especialmente cuando se usa junto con tornillos de cabeza hueca.

(1) Automóviles y coches de carreras

Utilizado en espacios compactos de alta confiabilidad como motores, suspensiones, sistemas de propulsión, etc., logrando al mismo tiempo una reducción de peso y garantizando la seguridad.

(2) Aeroespacial y militar

Utilizado en motores de aviones, cabinas y otras ocasiones donde el peso y el espacio son muy limitados. La arandela de seguridad de collar se utiliza a menudo en el ensamblaje de motores, fuselajes y trenes de aterrizaje para garantizar la confiabilidad en condiciones extremas. Además, este tipo de arandela también se utiliza frecuentemente en múltiples aplicaciones de fijación en vehículos militares, helicópteros y aviones de combate.

(3) Maquinaria de precisión y automatización industrial.

Se utiliza en equipos de espacios reducidos, como equipos de procesamiento de precisión, máquinas industriales, juntas de robots y líneas de montaje automatizadas. Debido a que el diámetro exterior es más pequeño, se adapta fácilmente donde el espacio es limitado y maneja la alta precisión de alineación que requiere el ensamblaje de precisión.

(4) Electricidad y Electrónica

Se utiliza en el interior de dispositivos electrónicos, conectores, paneles y puntos similares. Esta arandela de seguridad de collar le brinda un bloqueo sólido sin necesidad de arandelas adicionales: una forma compacta de mantener las cosas apretadas bajo vibración.

(5) Industria Pesada y Construcción

En maquinaria pesada, equipos de construcción y trabajos de acero estructural, el tamaño compacto de esta lavadora la convierte en la opción ideal para los ingenieros que necesitan resistencia confiable a las vibraciones y antiaflojamiento.

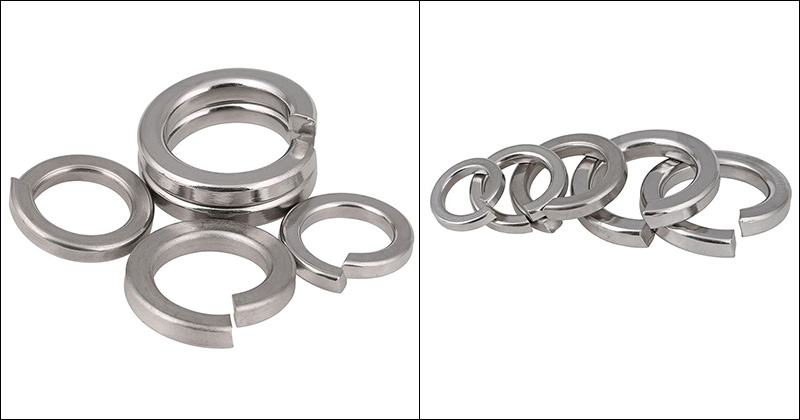

Collar Lock Washer
