Perno de soldadura de proyección facial de alta resistencia

El perno de soldadura con proyección frontal de alta resistencia es un sujetador especializado diseñado con proyecciones elevadas en su cara de soldadura. El experimentado equipo de Xiaoguo® comprende los plazos críticos de las cadenas de suministro internacionales.

Modelo:JIS B1196-3.2-1994

Enviar Consulta

Descripción del Producto

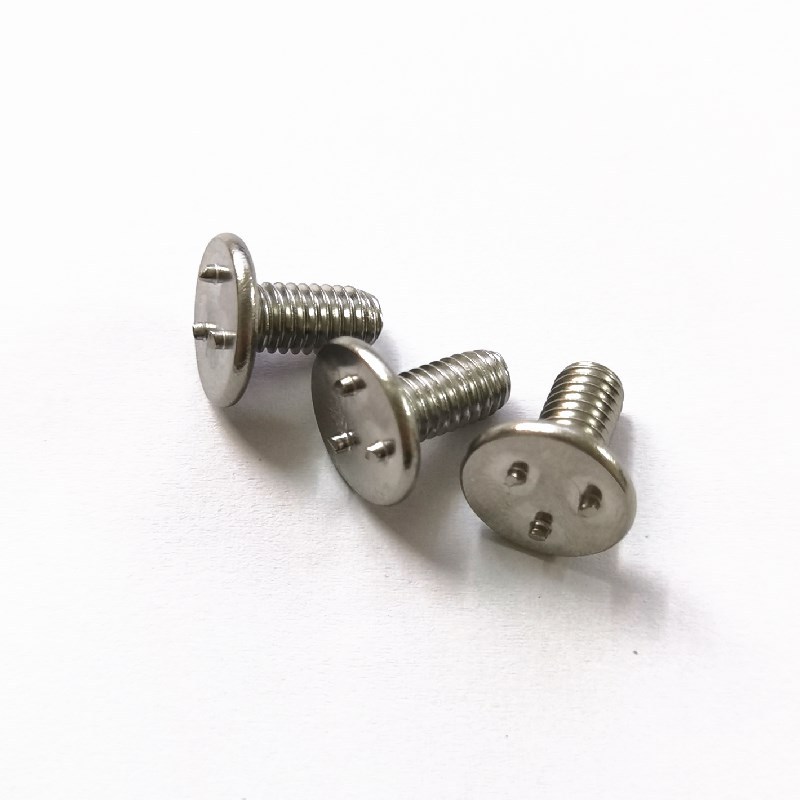

Un perno de soldadura de proyección facial de alta resistencia es un tipo especial de sujetador hecho para conectarse fuerte y fácilmente a láminas o estructuras de metal. Tiene proyecciones (generalmente anillos o pequeñas protuberancias) en el lado que toca el metal, y están hechas con tamaños precisos.

Cuando lo sueldas, mucha corriente eléctrica se concentra en estas proyecciones. Eso hace que el metal se caliente mucho, se derrita y luego, cuando se enfría, forma una soldadura fuerte. Esta soldadura sujeta firmemente el perno de soldadura de proyección frontal de alta resistencia a la pieza en la que está trabajando.

Detalles del producto

La función principal de un perno de soldadura de proyección frontal de alta resistencia es crear un punto de fijación permanente basado en rosca que pueda soportar peso. Necesita un equipo especial de soldadura por proyección para soldarlo.

Los electrodos presionan y envían mucha electricidad a través de las proyecciones del perno y la pieza de metal con la que estás trabajando. La forma en que se fabrica el perno de soldadura significa que sólo las proyecciones se derriten, nada más. Cuando se enfrían, forman una fuerte unión metálica y el metal que los rodea no se dobla ni deforma mucho.

Lun	M5	M6	M8	M10
P	0.8	1	1.25	5
dk máximo	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k máx.	2	2.2	3.2	4.2
k min	1.6	1.8	3.2	4.2
e máx.	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b máx	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h máx.	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 máx.	10	11.5	14	17.5
d1 minuto	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r máx.	0.6	0.7	0.9	1.2
un máximo	3.2	4	5	5

como funciona

Un perno de soldadura de proyección frontal de alta resistencia tiene pequeñas partes elevadas (generalmente anillos o pequeñas abolladuras) en el lado que se suelda. Cuando lo sueldas, mucha electricidad se concentra en esas partes elevadas. Se funden inmediatamente contra el metal base, mientras el electrodo presiona hacia abajo.

Esto produce soldaduras fuertes y apretadas que mantienen bien el perno en su lugar. Funcionan muy bien para trabajos de chapa.
