Tornillo de brida de 12 puntos con vástago reducido

Tornillo con brida de 12 puntas con vástago reducido, la cabeza tiene 12 esquinas. La placa de brida que se encuentra debajo es como una junta, lo que aumenta el área de contacto con el material conectado. La parte de varilla delgada en el medio tiene un diámetro más pequeño en comparación con las varillas roscadas comunes y se aplica en algunos escenarios específicos.

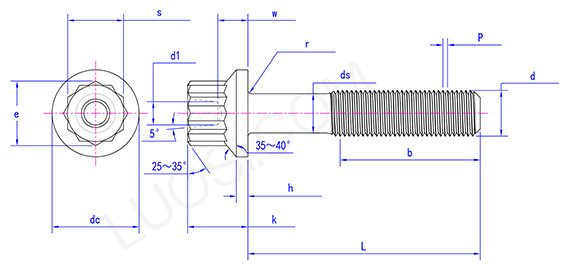

Parámetros del producto

Lun	#10
P	32
D1	0.1
corriente continua	0.375
ds máximo	0.171
DS mín.	0.161
e	0.278
h máx.	0.05
H mín.	0.04
k	0.26
R mín.	0.015
r máx.	0.025
s máx	0.251
s min	0.243
w	0.13

Características

Este tornillo de brida con cabeza de 12 puntos se puede utilizar para la instalación de bombas hidráulicas. La bomba de alta presión puede vibrar y hacer que los pernos de instalación se aflojen. Su diseño de mango corto puede absorber las vibraciones del cuello. El sellado de bridas puede evitar fugas de aceite y no requiere una junta separada. Los pernos estándar se romperán en unos pocos meses, mientras que estos pernos pueden soportar más de 10.000 horas de funcionamiento.

Se puede utilizar un tornillo de brida de 12 puntos con vástago reducido para la conexión del colector de escape. El colector de la turbina puede agrietarse en los orificios de los pernos debido al estrés térmico. Pueden resolver este problema. La varilla roscada se puede doblar durante un ciclo térmico a 800 °C para evitar la fractura por tensión. Al desmontarlo, es más resistente a la oxidación que la cabeza hexagonal. Asegúrese de aplicar un agente antiagarrotamiento de níquel. Su vida útil es el doble que la de los tornillos normales.

Estos tornillos de brida con cabeza de 12 puntas pueden reducir el peso. La parte más estrecha debajo de la rosca puede reducir la pérdida de material sin sacrificar la resistencia. Es muy adecuado para aplicaciones sensibles al peso, como paneles de aviones o coches de carreras. Las bridas todavía se pueden utilizar como juntas integradas.

Ventaja

El tornillo con brida de cabeza de 12 puntas con vástago reducido tiene una gran fuerza de sujeción. Puede soportar un gran par cuando se aprieta. Dado que la placa de brida aumenta la fricción, también es muy difícil aflojarla en un entorno vibratorio. Ha reducido los riesgos de seguridad y las fallas del equipo causadas por el aflojamiento. Además, durante la instalación, el diseño de la varilla delgada le permite pasar a través de materiales más delgados o orificios pequeños más fácilmente sin necesidad de un laborioso escariado. Es fácil de operar y ahorra tiempo y mano de obra.
