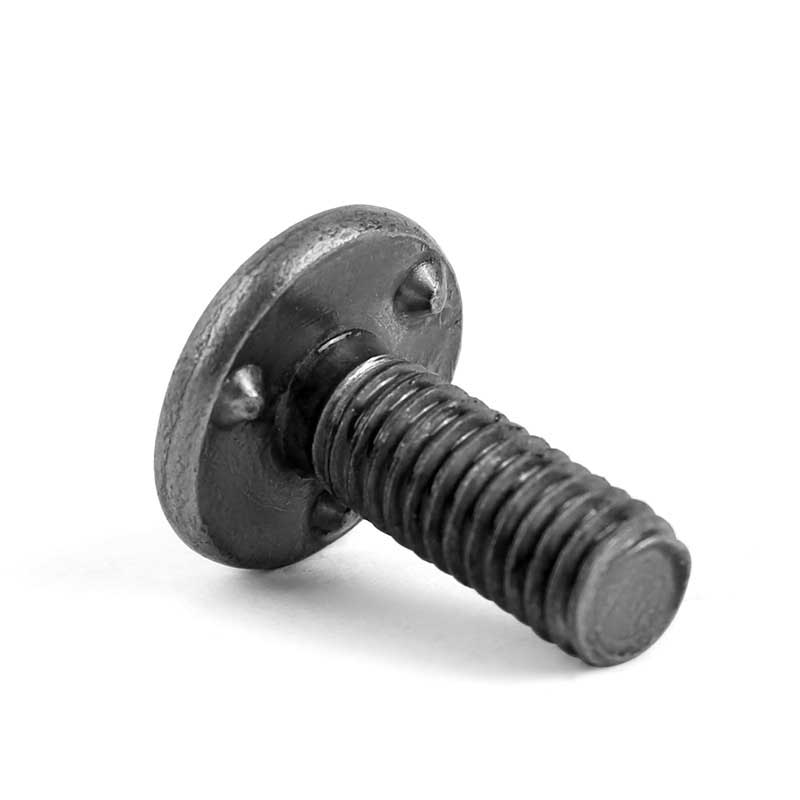

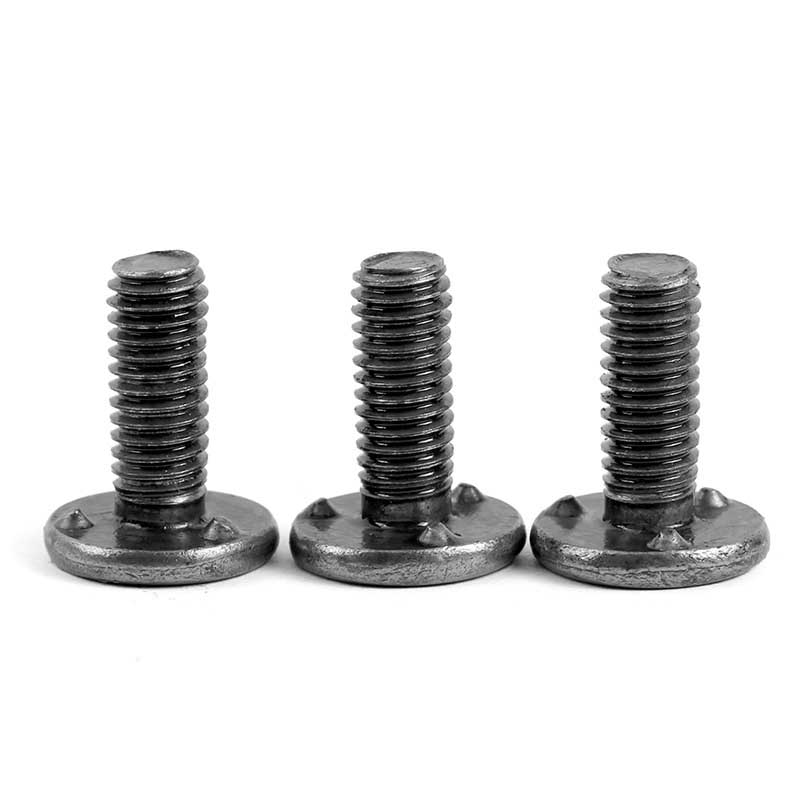

Tornillo de soldadura con rosca métrica

El tornillo de soldadura con rosca métrica se utiliza para soldar a la superficie metálica y luego se utilizan roscas métricas para conectar otros componentes. La empresa Xiaoguo® tiene un inventario suficiente de productos en stock. Son adecuados para la fabricación de metales, paneles de automoción o marcos industriales.

Modelo:DIN 34817-2001

Enviar Consulta

Descripción del Producto

Lun	M5	M6	M8	M10	M12	M14
P	0.8	1	1.25	1.5	1.5	1.5
un máximo	2.4	2.8	3.7	4.4	4.6	4.6
DK máximo	10	12	16	20	24	28
DKmín	9.64	11.57	15.57	19.48	23.48	27.48
D1 minuto	7.85	9.75	13.25	17.15	21.15	25.20
d1 máx.	8.21	10.11	13.68	17.58	21.67	25.72
h máx.	0.8	0.8	1.2	1.4	1.6	1.6
H mín.	0.7	0.7	1.1	1.3	1.5	1.5
k máx.	2.2	2.7	3.2	4.2	5	5.8
Kmín	1.8	2.3	2.8	3.8	4.6	5.4
R mín.	0.1	0.15	0.15	0.15	0.15	0.2
y máximo	1.7	1.7	2.2	2.2	2.2	2.7
mi mín	1.3	1.3	1.8	1.8	1.8	2.3
b1 máximo	3.9	4.4	5.9	7.9	9.4	11.5
B1 min.	3.1	3.6	5.1	7.1	8.6	10.5
Sí máximo	5.3	6.4	8.4	10.5	13	15

El tornillo de soldadura con rosca métrica se fija a la pieza de trabajo mediante soldadura. Este tipo de tornillo viene en estilos con cabeza y sin cabeza. Según la rosca, se puede clasificar además en tornillos soldados con rosca externa y tornillos soldados con rosca interna. Las especificaciones son generalmente de M5 a M14.

Weld screw with metric thread parameter

Se puede utilizar en

Para reparar los soportes del escape se utilizan tornillos soldados con rosca métrica. Siel pernoLos orificios del soporte del escape están desgastados, se pueden reparar usándolos. Limpie los puntos de soldadura por puntos en el marco, instale los tornillos y realice la soldadura por puntos a través de los orificios de las arandelas. Apriete el soporte con pernos. Solo toma 3 minutos y no es necesario volver a perforar ni golpear. Puede soportar las vibraciones de la carretera sin aflojarse.

El tornillo de soldadura con rosca métrica se utiliza para mejorar los soportes del transportador. Si necesita agregar sensores al transportador existente, utilícelos para instalar rápidamente los soportes. Suelde los tornillos M8 a los rieles guía del marco requeridos. No es necesario perforar agujeros en estructuras clave. El soporte del sensor se fija directamente a la nueva rosca con pernos. Ahorra el tiempo necesario para volver a cablear durante la renovación e instalación.

Los tornillos para soldar se utilizan para instalar tuberías hidráulicas. Si es necesario fijar la abrazadera de la manguera hidráulica en el equipo, usarla puede evitar sacudidas. Suelde tornillos M6 a lo largo del marco cada 18 pulgadas. El soporte del dispositivo se fija directamente al tornillo con pernos. Pueden soportar vibraciones continuas mejor que los tornillos para chapa. Evite que la manguera se desgaste debido a la fricción.

Características del producto

La característica del tornillo de soldadura con rosca métrica radica en el uso del método de fijación por soldadura. En comparación con la conexión mecánica ordinaria, la soldadura puede hacer que los tornillos y el material base formen una unión más estrecha, casi integrada. El diseño de roscas métricas se puede combinar cómodamente con tuercas o componentes con rosca interna, facilitando la instalación de otras piezas en el futuro. Además, la precisión dimensional de los hilos cumple con los estándares métricos, lo que lo hace muy versátil.
