Tornillo de soldadura de proyección

Los tornillos de soldadura de proyección producidos por la fábrica Xiaoguo® están diseñados específicamente para operaciones de soldadura desafiantes. En las plantas de fabricación, se utilizan habitualmente para fijar componentes grandes, como piezas de motor o secciones de bastidor. Cumplen con el estándar de implementación QC/T 598-1999.

Modelo:QC/T 598-1999

Enviar Consulta

Descripción del Producto

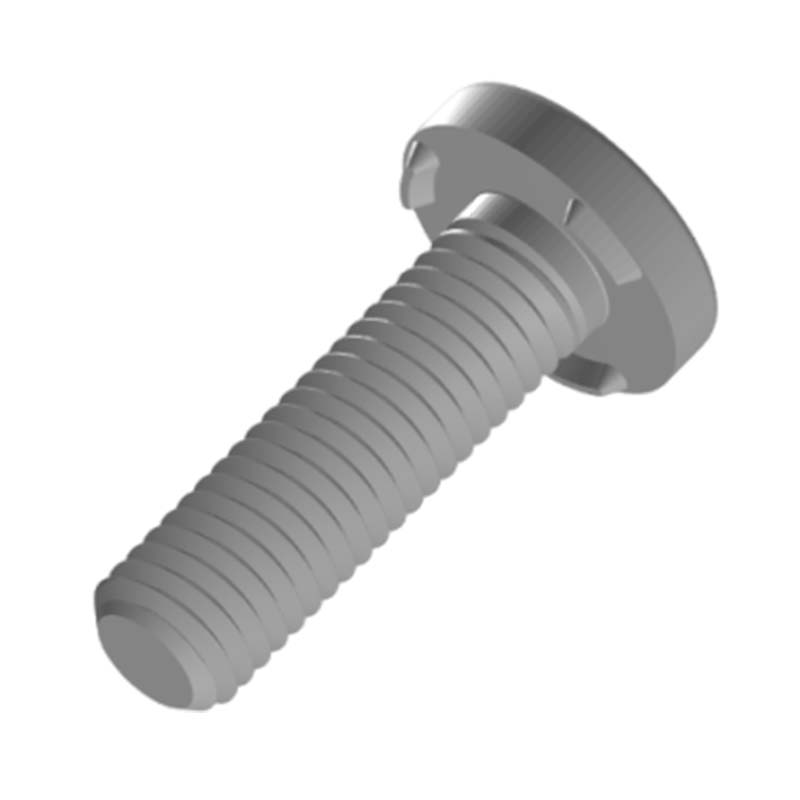

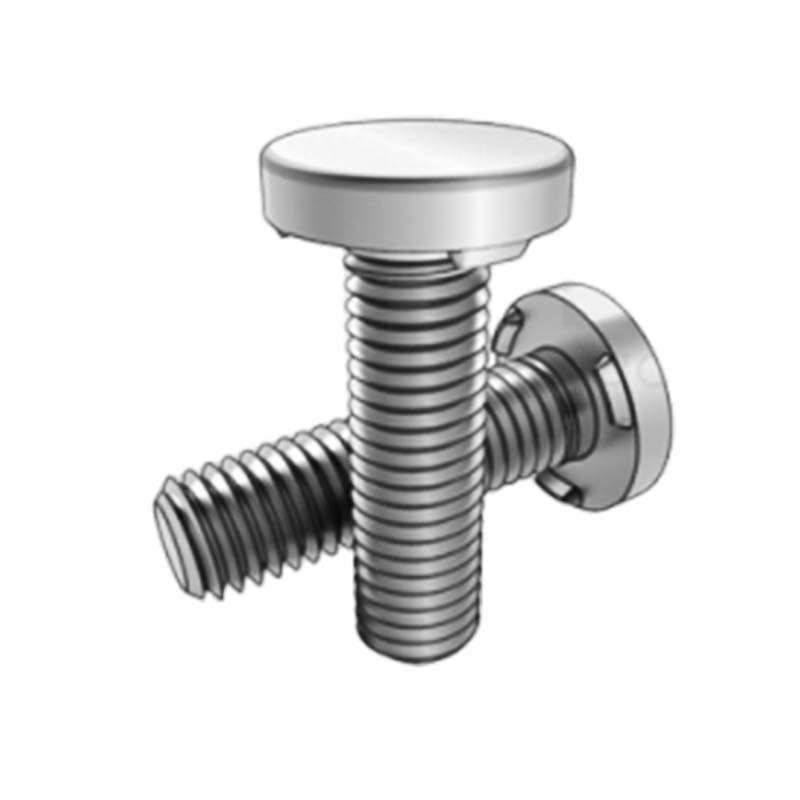

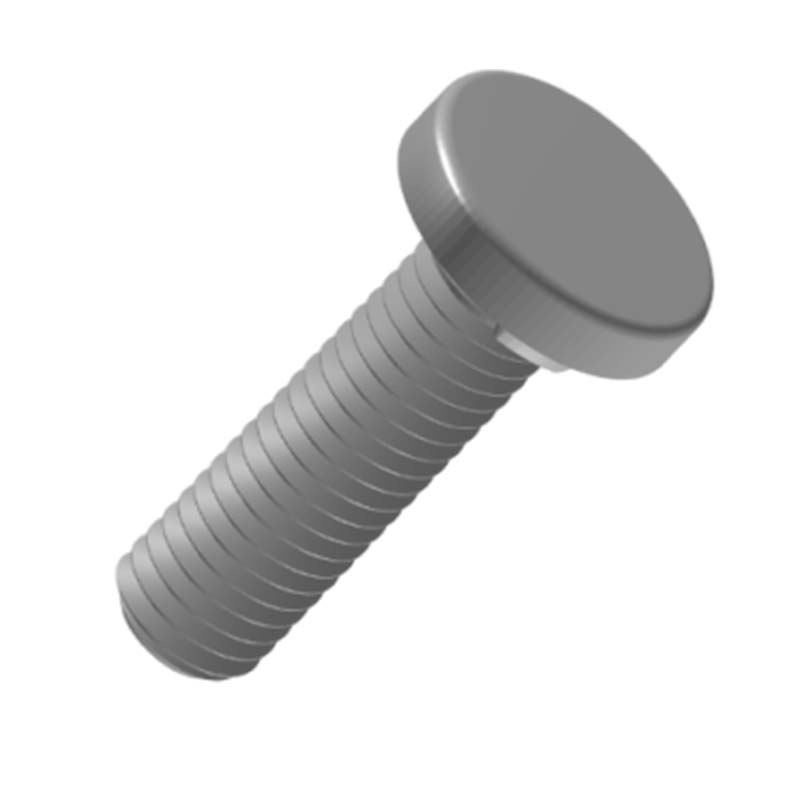

La cabeza del tornillo de proyección tiene forma de placa redonda, simple y regular; el tornillo es recto y la superficie tiene roscas uniformes y continuas, que se utilizan para cooperar con tuercas y otros componentes para lograr el apriete. El diseño general es simple y práctico.

Aplicaciones

Este tornillo soldado se utiliza en ensamblaje mecánico general. Por ejemplo, se utilizan equipos como máquinas herramienta y maquinaria agrícola para conectar la carcasa, la base y los componentes de transmisión no críticos. Su estabilidad asegura el buen funcionamiento del equipo.

El tornillo soldado de proyección se utiliza en la industria de fabricación de muebles. Durante el montaje de mesas, sillas y cuerpos de armarios, los paneles y marcos fijos se fijan de forma segura. Los cabezales redondos no sobresalen, evitando rayones y garantizando la seguridad y estética del uso diario. También se pueden utilizar para reparar edificios. Los edificios temporales, las estructuras de acero livianas o la fijación de puertas y ventanas, así como las cercas, se pueden conectar rápidamente utilizando estos métodos para cumplir con los requisitos de instalación y soporte de carga de los cimientos.

El tornillo de soldadura de proyección está firmemente soldado y tiene una conexión estable. A través del método de soldadura,el pernoSe puede combinar estrechamente con la parte soldada, formando una fuerza de conexión muy fuerte. Es menos probable que se afloje que las conexiones de pernos normales. Aumentan el área de contacto con la pieza soldada. Al apretar la tuerca, pueden distribuir más uniformemente la presión y reducir la presión sobre la superficie de la pieza soldada, evitando que la pieza soldada se dañe o deforme.

Parámetros y características del producto.

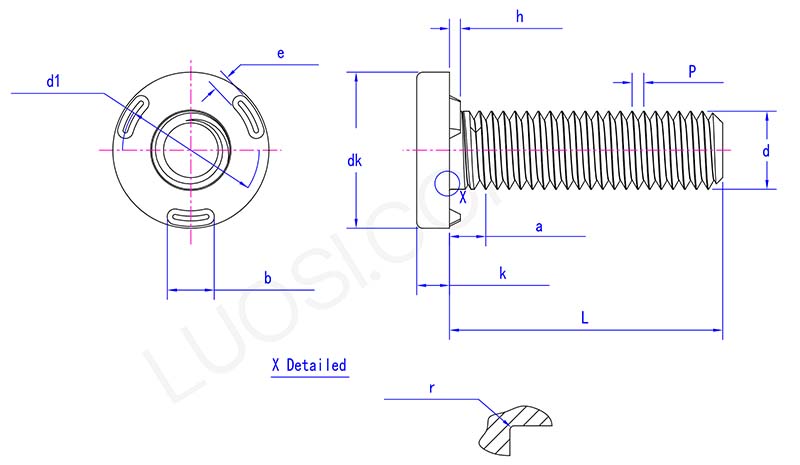

projection underweld screw parameter

Lun	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk máximo	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k máx.	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
y máximo	2.25	2.75	2.25	2.75
y min	1.75	2.25	1.75	2.25
b máx	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h máx.	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 máx.	10	11.5	14	17.5
d1 minuto	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r máx.	0.6	0.7	0.9	1.2
un máximo	3.2	4	5	5

La estructura del tornillo soldado de proyección es muy estable. La cabeza redonda está conectada verticalmente con el tornillo, formando un ajuste perfecto. Bajo fuerza, puede distribuir eficazmente la presión y es poco probable que se deforme o rompa, lo que garantiza la confiabilidad de la conexión. Se pueden utilizar llaves regulares y otras herramientas para la operación. No se requiere equipo especial. La instalación y el desmontaje son relativamente fáciles, lo que los hace convenientes para su posterior mantenimiento y ajuste.
