Perno soldado de proyección tipo U3

Los pernos soldados de proyección tipo U3 son fáciles de soldar a superficies de acero y sus roscas métricas encajan perfectamente con tuercas estándar. Es muy adecuado para conexiones rápidas en proyectos metálicos. El proveedor de Xiaoguo® sigue estrictamente los estándares de IFI 148-1-2002.

Modelo:IFI 148-1-2002

Enviar Consulta

Descripción del Producto

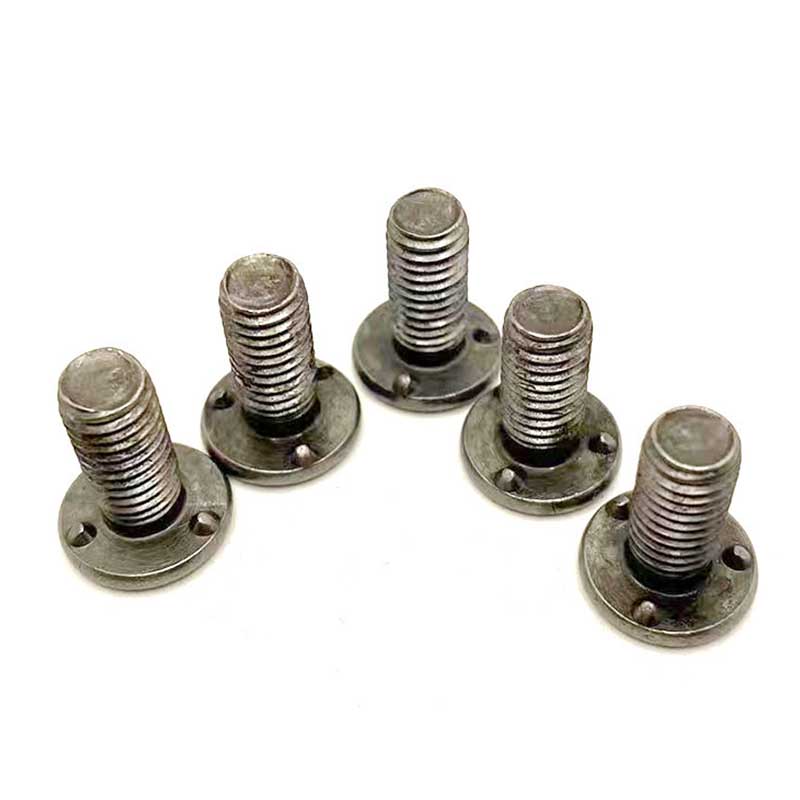

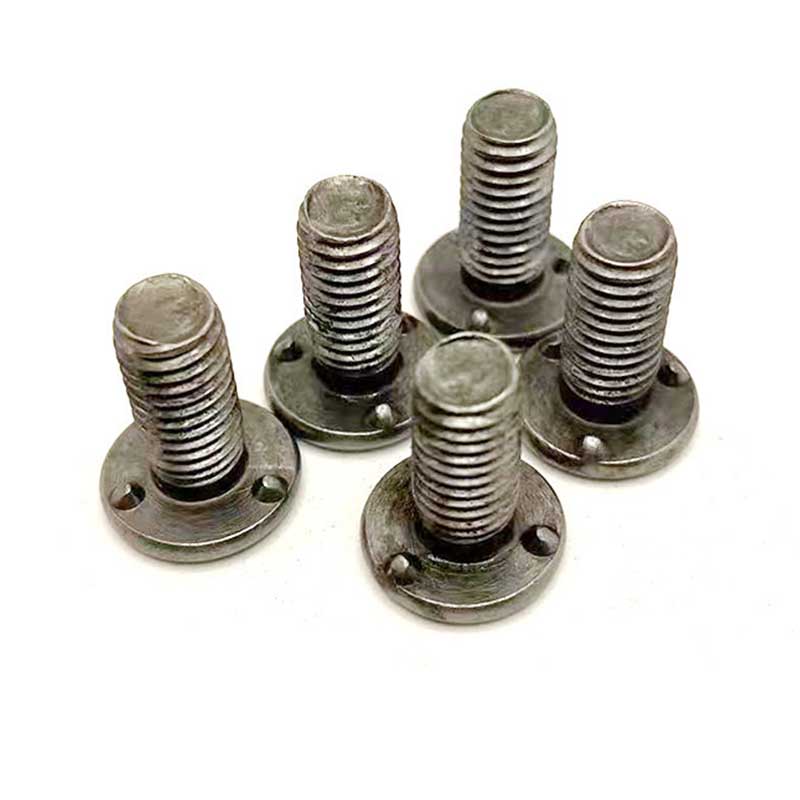

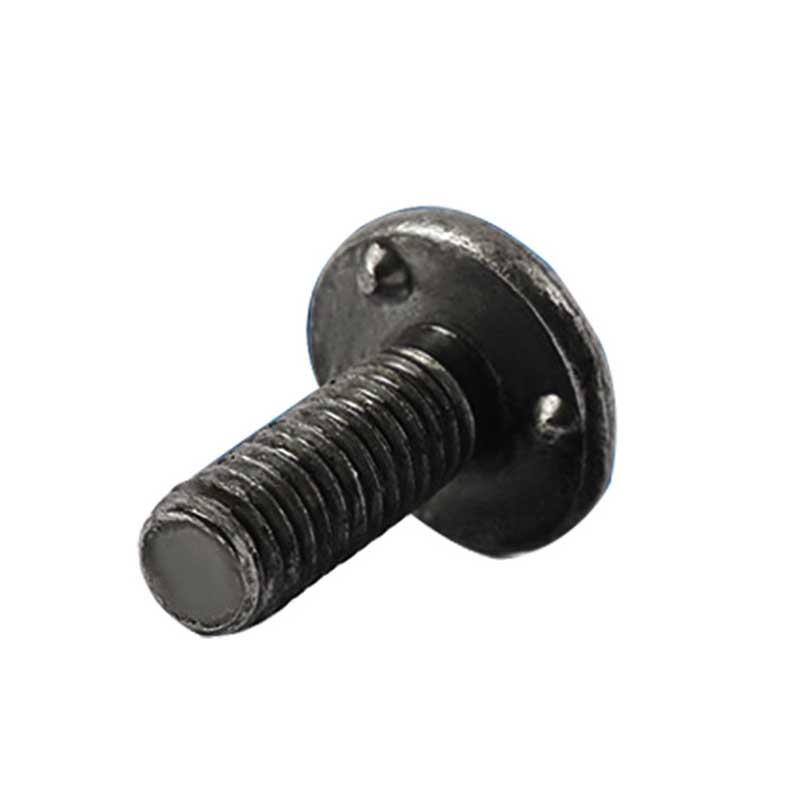

El perno soldado con proyección tipo U3 es una pieza de fijación diseñada específicamente para instalaciones de soldadura. Desde la apariencia, hay tres pequeñas protuberancias distribuidas simétricamente debajo de la cabeza de este perno, y estas tres protuberancias son las estructuras clave utilizadas para soldar.

Aplicaciones y parámetros

Lun	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
DK máximo	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DKmín	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k máx.	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
Kmín	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 máx.	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 mi	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h máx.	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H mín.	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r máx.	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

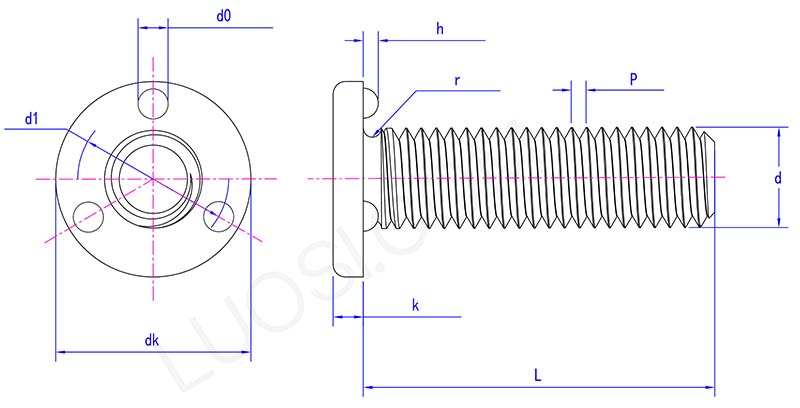

Type U3 projection weld stud parameter

Los pernos de soldadura de proyección tipo U3 se pueden utilizar para fijar los mazos de cables del remolque. Pueden resolver el problema de que las bridas para cables se atasquen en el mazo de cables del remolque. Sueldelos directamente al marco del remolque cada 12 pulgadas. Su anillo de soldadura anular se funde completamente y la velocidad de soldadura es rápida. El dispositivo de sujeción del mazo de cables se fija al perno sin necesidad de taladrar. En carreteras en mal estado, su comportamiento sísmico es mejor que el de los soportes adheridos.

Los pernos soldados de proyección tipo U3 se utilizan para la construcción de soportes para paneles solares. Si desea instalar rieles solares en un techo corrugado delgado, estos pueden evitar fugas. Suelde el riel solar a través del panel del techo hasta la correa de abajo. El sellado termofusible puede evitar que se filtre agua. Fije el riel guía directamente a los montantes con pernos.

Pernos de soldadura salientes tipo U3 para fijación a carriles transportadores. Los pernos guía del marco delgado se han caído, por lo que puedes usarlos para reforzar el soporte. Suelde a lo largo del marco cada 18 pulgadas. Fije el riel guía a los montantes con pernos. Reducir los tiempos muertos en fábricas de alimentos provocados por desprendimiento de hilos.

Soldadura

Pernos de soldadura con proyección tipo U3 durante la soldadura, las tres protuberancias debajo del cabezal pueden hacer contacto completamente con la superficie de la pieza de trabajo. A través del calor generado por la corriente de soldadura, las protuberancias y la pieza de trabajo se funden y fusionan rápidamente, formando una conexión muy estable que puede soportar considerables fuerzas de tracción y corte.
