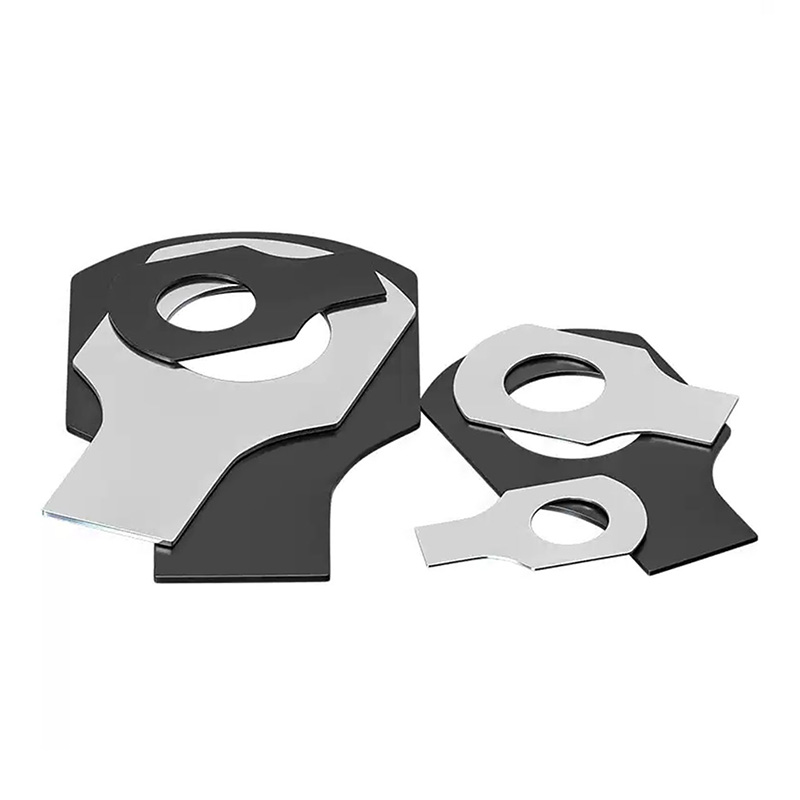

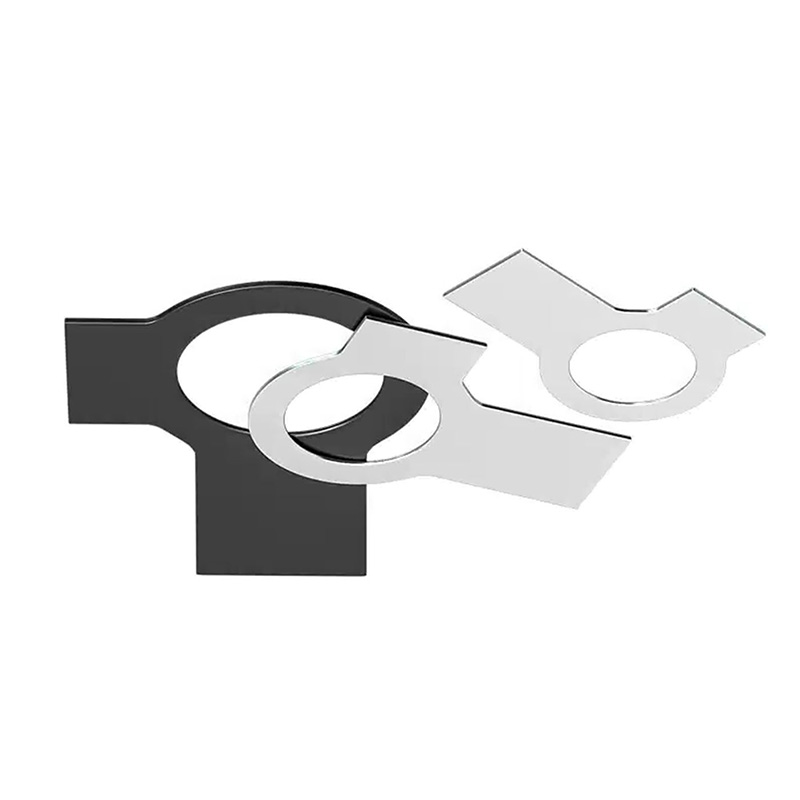

Arandelas de lengüeta con lengüeta larga y alas

Las arandelas de lengüeta con lengüeta larga y alas producidas por la fábrica de Xiaoguo® tienen una confiabilidad extremadamente alta en términos de función antiaflojamiento. Incluso en condiciones continuas de vibración e impacto, pueden mantener un buen estado de bloqueo.

Enviar Consulta

Descripción del Producto

El principio de funcionamiento de las arandelas de lengüeta con lengüeta larga y alas se basa en un bloqueo mecánico puro, en lugar de fricción o elasticidad. El mecanismo central consiste en doblar las dos orejetas, evitando así físicamente que la tuerca (o la cabeza del perno) gire en relación con la pieza de trabajo.

【1】Trabajo específicoproceso

(1) Instalación normal, con orejeras reservadas

Coloque las arandelas con lengüeta larga y alas en el perno y luego apriete la tuerca. En este punto, ambas orejetas permanecen rectas y no se han doblado.

(2) Doble las orejas cortas y bloquee las tuercas.

Utilice unos alicates para doblar las orejas cortas hacia arriba, haciendo que se adhieran firmemente a un lado de la tuerca. Las orejas cortas deben descansar contra el plano de la tuerca para evitar que gire.

(3) Doble las orejas largas y fije las arandelas con lengüeta larga y alas.

Doble las orejas largas hacia abajo o hacia un lado para que puedan agarrarse al borde de la pieza de trabajo, insertarlas en los orificios ranurados de la pieza de trabajo o apoyarse en el saliente fijo.

Tab Washers With Long Tab And Wings

【2】 Determinación del efecto final

La oreja larga fijó la arandela en la pieza de trabajo, asegurando que la arandela no pudiera girar.

Las orejas cortas bloquean la tuerca y la arandela juntas, y la tuerca tampoco puede girar.

Dado que no puede producirse ningún movimiento relativo entre la arandela y la tuerca, la conexión del perno queda completamente bloqueada.

【3】 La diferencia con los mecanismos antiaflojamiento basados en fricción

Bloqueo por fricción: Impide la rotación creando resistencia. La vibración puede superar esta resistencia y provocar que se afloje.

Arandelas de lengüeta con lengüeta larga y alas: Mediante interferencia física directa, siempre que el auricular no esté doblado o dañado, la tuerca no girará en absoluto. Este mecanismo de bloqueo no se ve afectado por vibraciones, lubricación o cambios de temperatura.

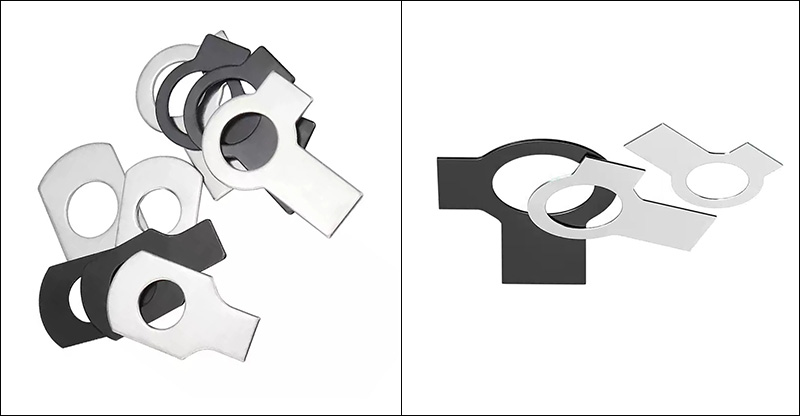

Tab Washers With Long Tab And Wings

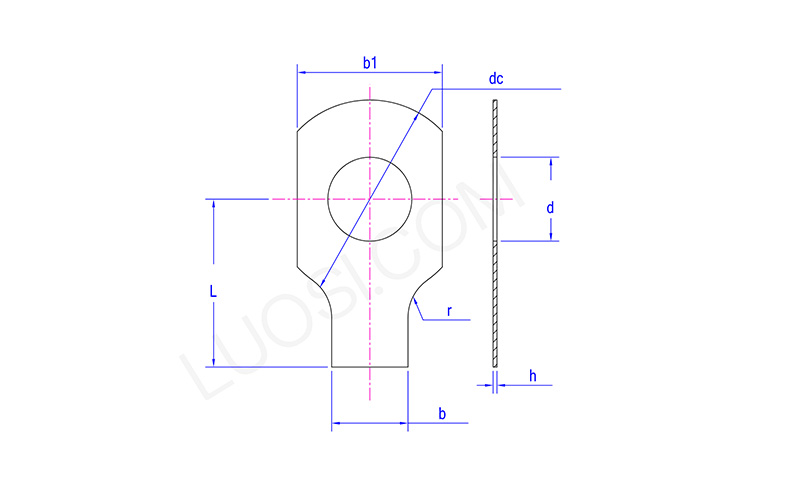

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
re máx.	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC máx.	10	14	17	19	22	26	32	32	40	45	45
CC mín.	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L máx.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
