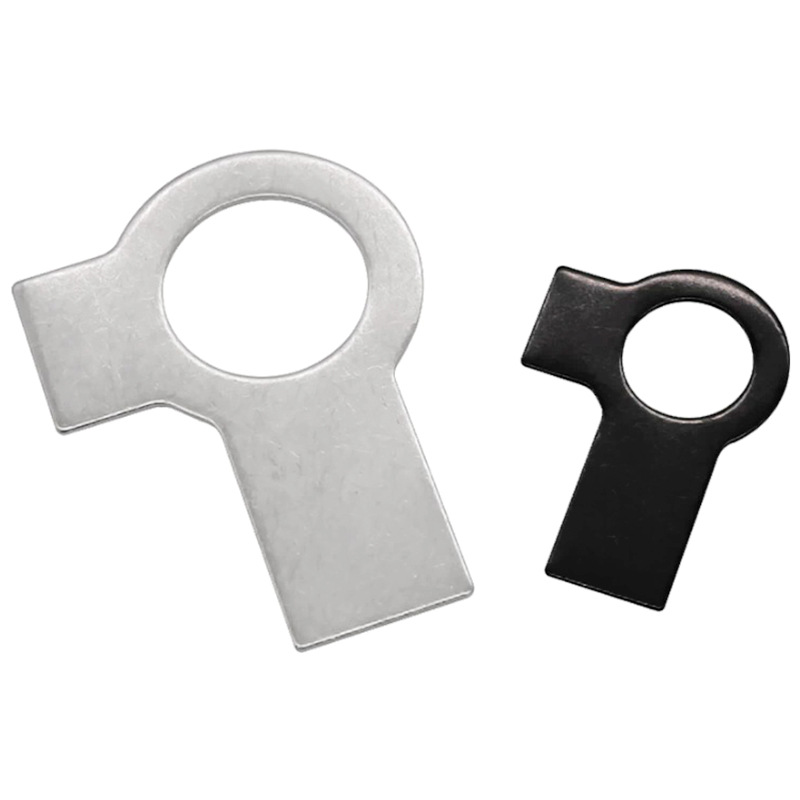

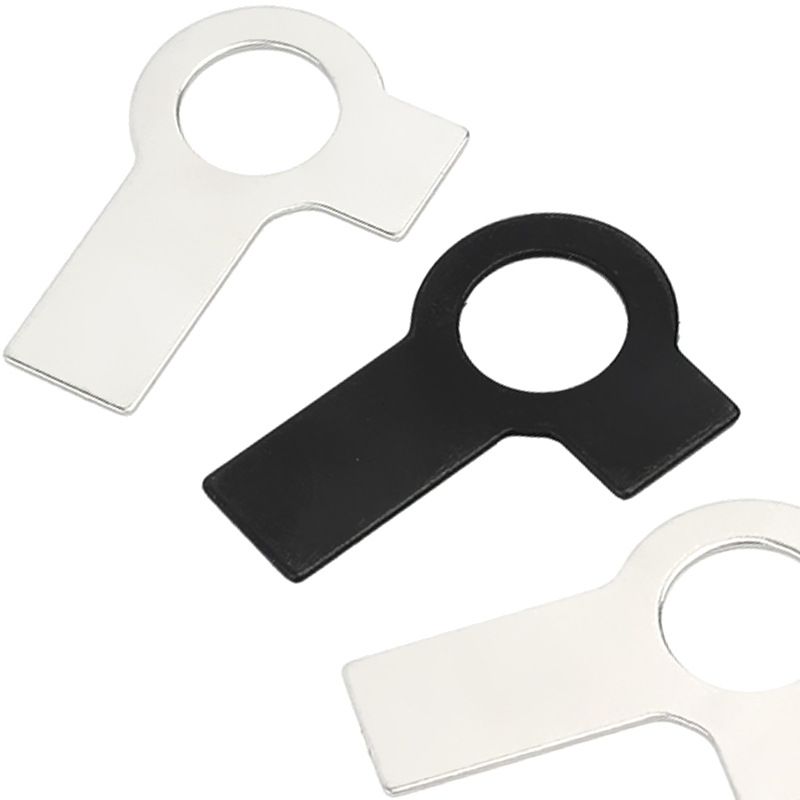

Arandelas de pestaña con pestaña larga y corta

Las arandelas con lengüeta larga y corta producidas por la fábrica Xiaoguo® se bloquean mecánicamente en lugar de por fricción. El bloqueo mecánico evita fundamentalmente la rotación y el efecto de bloqueo es muy evidente.

Enviar Consulta

Descripción del Producto

La arandela Tab con lengüeta larga y corta, que cumple con el anillo de bloqueo mecánico DIN 463, es un anillo antiaflojamiento de bloqueo puramente mecánico de una sola pieza. Se forma mediante un único proceso de fundición a presión, con un auricular largo y un auricular corto, y los dos auriculares forman un ángulo de aproximadamente 90°. Se utiliza para pernos/tuercas hexagonales, logrando evitar el aflojamiento mediante la flexión de un auricular largo y uno corto, y es adecuado para condiciones de alta vibración, carga dinámica y expansión y contracción térmica. Esta estructura puede impedir completamente la rotación relativa de la tuerca o perno, logrando un bloqueo mecánico confiable.

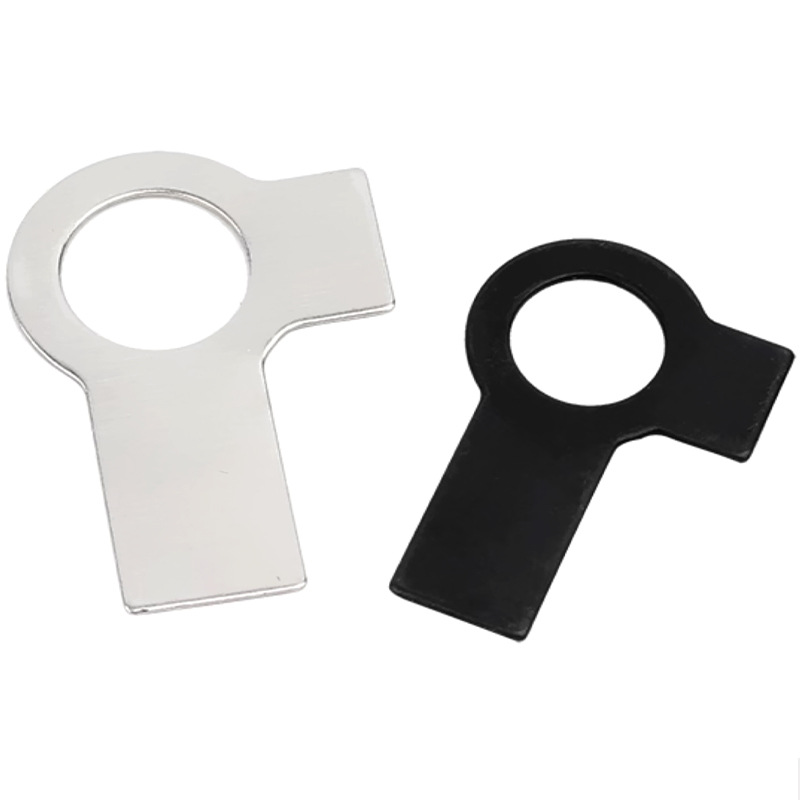

< estilo="text-align:center;"> Tab Washers With Long And Short Tab

Características estructurales

Las características estructurales de las arandelas Tab con pestaña larga y corta son las siguientes:

(1) Moldeo por estampado integrado

Todas las arandelas Tab con lengüeta larga y corta están hechas de una sola hoja de metal mediante el proceso de estampado en frío. No existen soldaduras ni componentes adicionales, lo que da como resultado una estructura simple, de alta resistencia y de bajo costo.

(2) Diseño de doble oreja (una larga y otra corta)

El cuerpo principal de las arandelas Tab con lengüeta larga y corta es circular y dos auriculares se extienden hacia afuera a lo largo del borde exterior:

Pestaña corta: corta en longitud

Pestaña larga: más larga

Los dos auriculares forman entre sí un ángulo de aproximadamente 90 grados.

(3) Hay una estructura de liberación de tensión en la raíz del auricular.

En el punto de conexión entre el auricular y el cuerpo circular, se diseñan esquinas redondeadas o una ligera contracción del ancho para reducir la concentración de tensión durante la flexión y evitar que el auricular se rompa.

(4)Cuerpo cilíndrico

El espesor del cuerpo es uniforme. No hay dientes ni superficies inclinadas en el cuerpo y la superficie suele ser lisa.

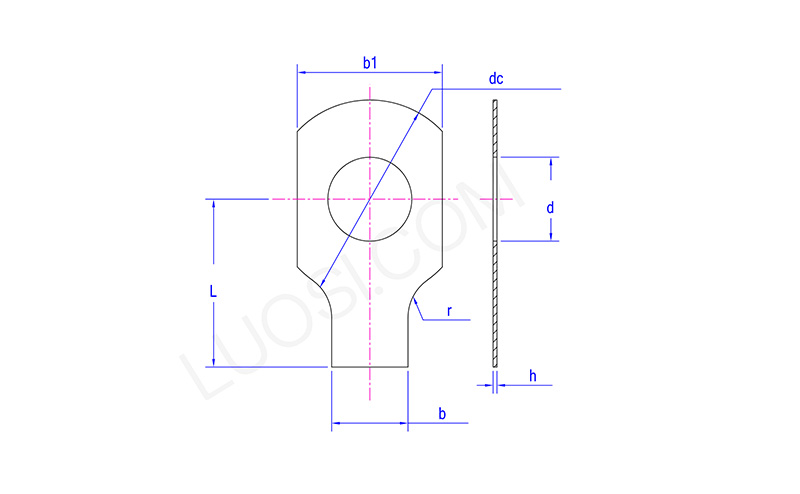

< estilo="text-align:center;"> Tab Washers With Long And Short Tab

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
re máx.	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC máx.	10	14	17	19	22	26	32	32	40	45	45
CC mín.	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L máx.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
