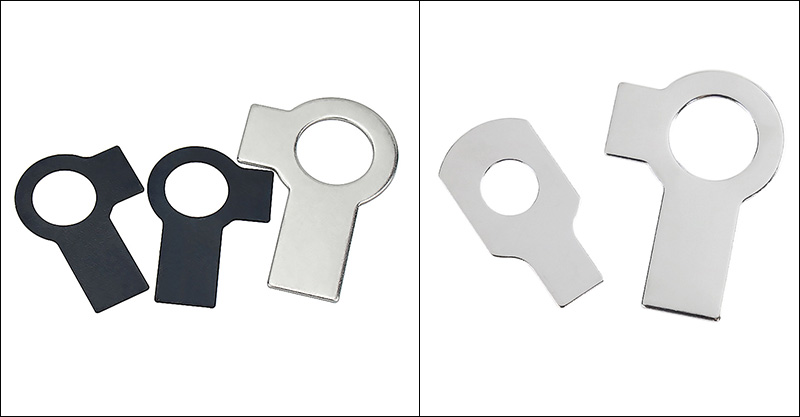

Arandelas de lengüeta de acero negro con lengüeta larga y ala

Las arandelas de lengüeta de acero negro con lengüeta larga y ala producidas por la fábrica de Xiaoguo® tienen una estructura simple, fácil de operar y usar. Durante la instalación, solo se necesita una llave normal y no se requieren herramientas adicionales.

Enviar Consulta

Descripción del Producto

La instalación de las arandelas con lengüeta de acero negro con lengüeta larga y ala implica cuatro sencillos pasos. Siga la siguiente secuencia de operación para garantizar un efecto de bloqueo seguro.

【1】Herramienta

Llave (utilizada para apretar tuercas o pernos)

Alicates de punta puntiaguda o alicates de punta plana (utilizados para doblar las piezas de las orejas)

(Opcional) Martillo + destornillador Phillips (para arandelas más gruesas)

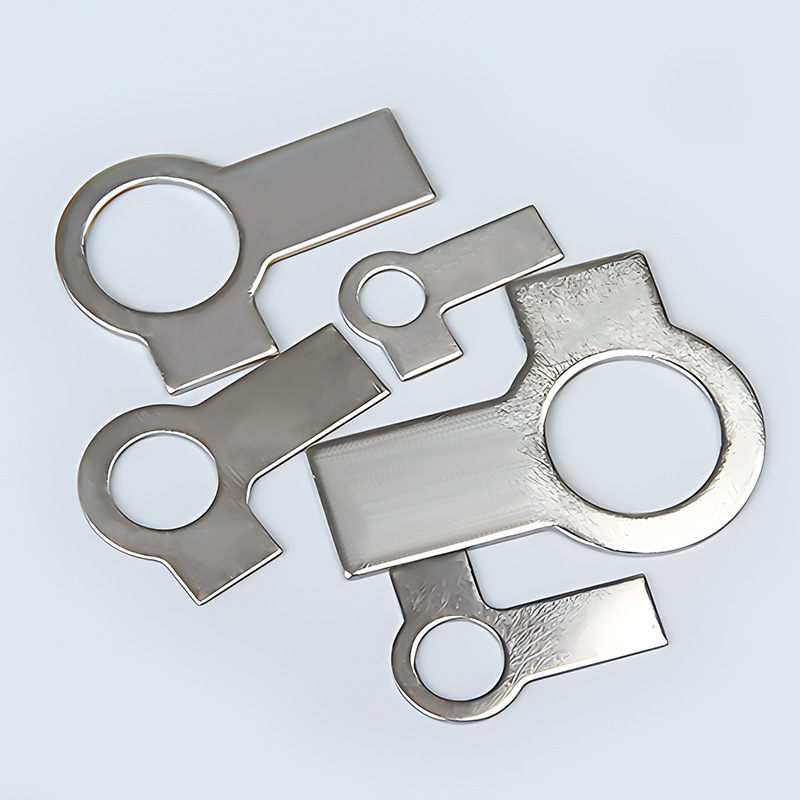

Black Steel Tab Washers With Long Tab and Wing

【2】Pasos de instalación

(1) Coloque la lavadora

Pase el perno a través del orificio de la pieza de trabajo. Coloque las arandelas de lengüeta de acero negro con lengüeta larga y ala en el perno, mantenga tanto la lengüeta larga como la lengüeta corta mirando hacia afuera. Asegúrese de que la arandela quede plana contra la superficie. Atornille la tuerca con la mano, no la apriete completamente todavía.

(2) Apriete la tuerca

Utilice una llave para apretar la tuerca hasta que alcance el par requerido.

(3) Doblar la pestaña corta

Agarre la pestaña corta con unos alicates y dóblela hacia arriba. Dóblela contra una cara plana de la tuerca.

(4) Doblar la pestaña larga

Utilice unos alicates para doblar la pestaña larga hacia abajo o hacia un lado. Dóblela en la ranura de la pieza o dóblela firmemente contra el borde de la pieza.

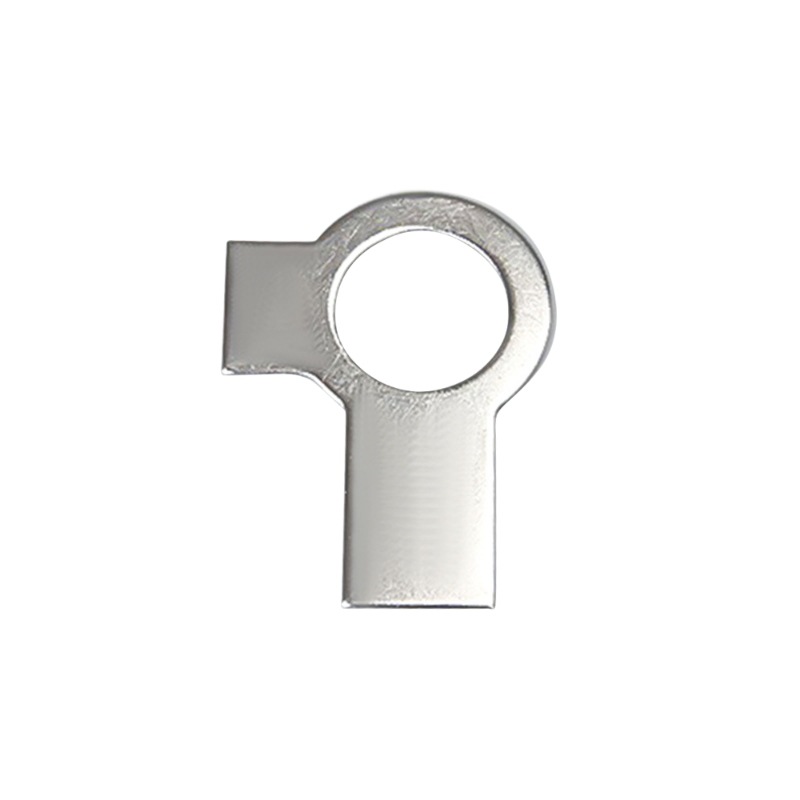

Black Steel Tab Washers With Long Tab and Wing

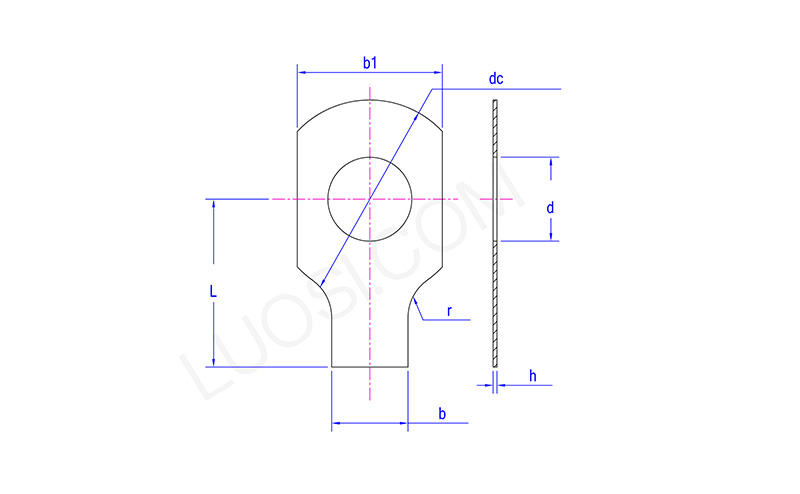

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
re máx.	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC máx.	10	14	17	19	22	26	32	32	40	45	45
CC mín.	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L máx.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Inspección de instalación

Las orejas cortas están firmemente unidas al plano de la tuerca, evitando que la tuerca gire.

Las orejas largas están firmemente fijadas y las arandelas de lengüeta de acero negro con lengüeta larga y ala no pueden girar con respecto a la pieza de trabajo.

Ambos auriculares no tienen grietas ni dobleces ni daños excesivos.

【4】Notas de atención

(1) De un solo uso: después de la instalación, los auriculares quedan permanentemente doblados. Al retirarlos se deben enderezar martillando o cortando. Las arandelas con lengüeta de acero negro con lengüeta larga y ala no se pueden reutilizar.

(2) No doblar demasiado: La flexión repetida o los ángulos de flexión excesivos pueden causar que la raíz del auricular se rompa, perdiendo su función de bloqueo.

(3) No lo malinterpretes: las orejas cortas siempre deben apuntar hacia arriba y las orejas largas deben apuntar hacia abajo.
