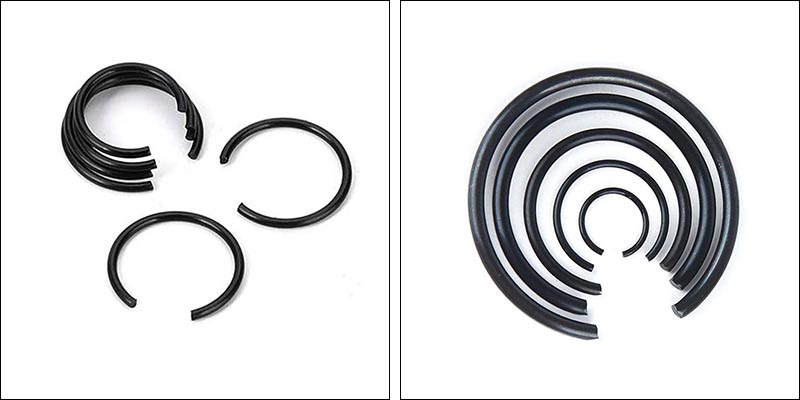

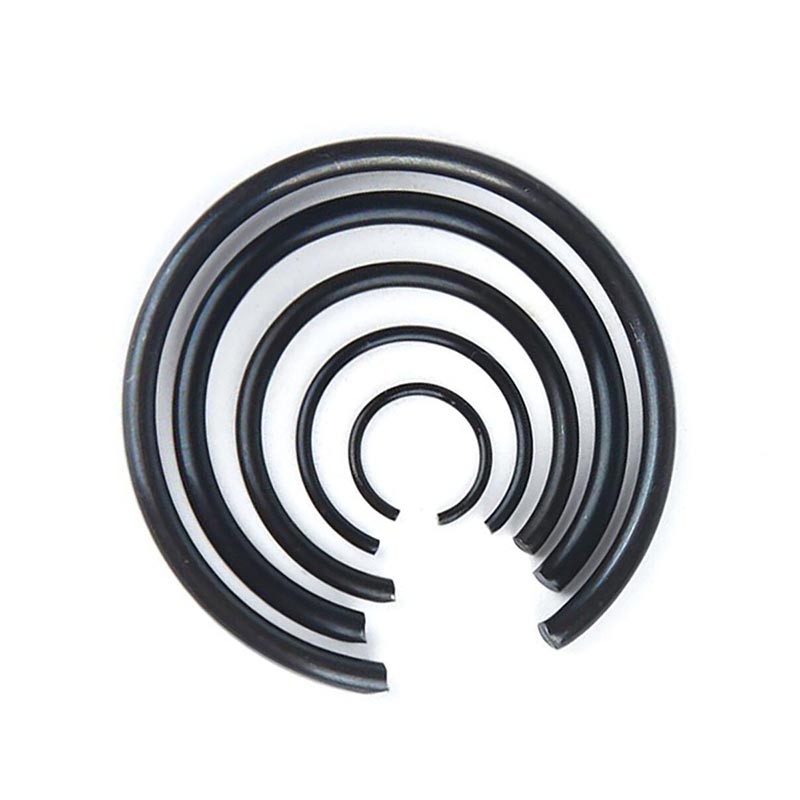

Ejes de anillos elásticos de alambre redondo

Los ejes de anillos elásticos de alambre redondo son un tipo de sujetador de posicionamiento axial con una estructura simple, bajo costo y fácil instalación. Se fabrican enrollando y cortando alambres de acero para resortes de sección redonda, y su forma es un anillo en forma de C con una abertura. Al utilizar su propia elasticidad, pueden encajar en las ranuras semicirculares del eje para formar un "hombro" para fijar componentes como cojinetes y engranajes, evitando que se muevan axialmente sobre el eje.

Estructura central y principio de instalación.

Al confiar en la deformación elástica, los ejes de anillos elásticos de alambre redondo con un diámetro exterior mayor que el diámetro del eje se expandirán cuando se instalen, encajando en la ranura semicircular en la parte superior del eje y rebotando completamente hacia la parte inferior de la ranura después de soltarlos para lograr la fijación.

Tipo de apertura

Se divide en dos tipos: uno con agujero portaherramientas (que se puede montar y desmontar mediante una pinza de presión) y otro sin agujero (para facilitar la instalación se suele dejar en el extremo un ángulo de corte de sujeción específico).

Forma de sección transversal

El uso de alambre redondo contrasta marcadamente con los anillos de retención de sección cuadrada/rectangular formados por estampado.

Ventajas del producto

Teniendo en cuenta las características estructurales de los ejes de anillos elásticos de alambre redondo, se demuestran las siguientes ventajas y características principales:

Alta relación calidad-precio

Los ejes de anillos elásticos de alambre redondo están hechos de alambre de acero como materia prima, lo que casi no genera desperdicio de bordes o esquinas. Esto evita el alto coste de los moldes y es una opción económica y eficiente.

Fácil instalación

La instalación y el desmontaje normalmente se pueden completar con unos alicates de bloqueo estándar, lo que ayuda a mejorar la eficiencia del montaje y el mantenimiento.

 Espacio compacto

Tiene un diseño compacto y no ocupa mucho espacio en el eje o dentro del agujero. Eso lo convierte en una buena opción para espacios reducidos donde el espacio es limitado.

 Características de carga

La cantidad de empuje que puede soportar suele ser menor que la que se obtiene con los tipos de sección transversal circular o rectangular. Por eso es más adecuado para cargas ligeras y medianas.

Selección de materiales

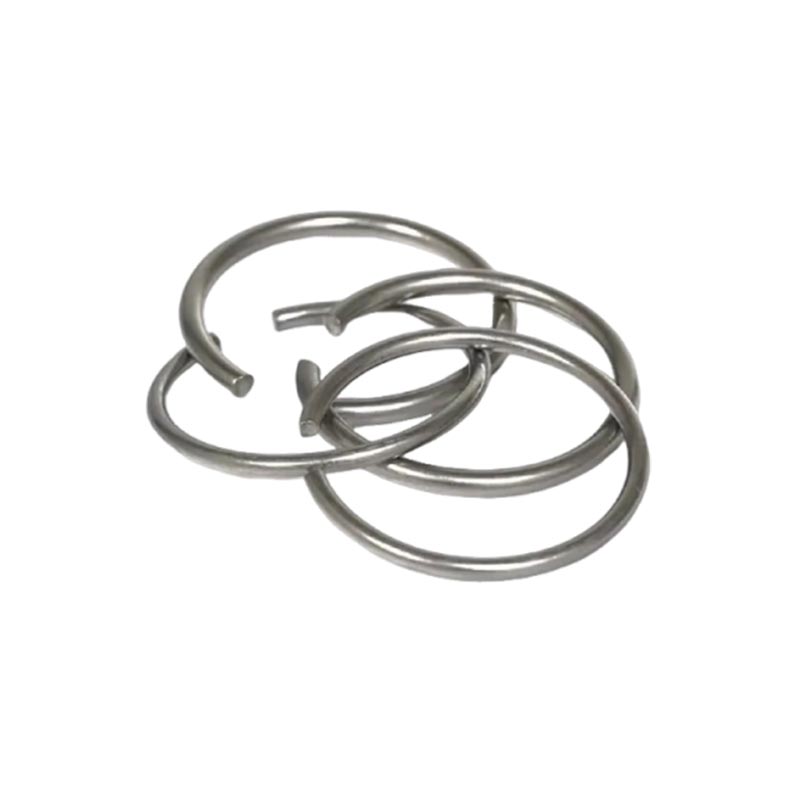

Los ejes de anillos elásticos de alambre redondo comúnmente están hechos de acero para resortes o acero inoxidable. También puedes elegir acabados superficiales como óxido negro o fosfatado para darles algo de protección contra la oxidación.

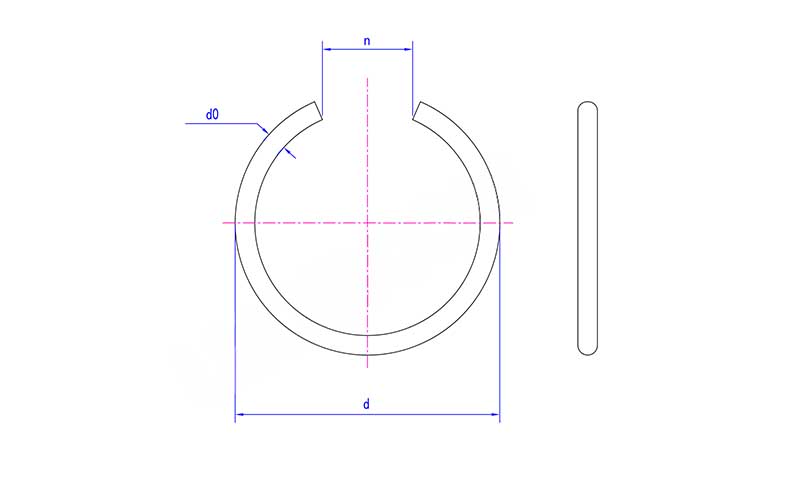

Lun	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
re máx.	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
