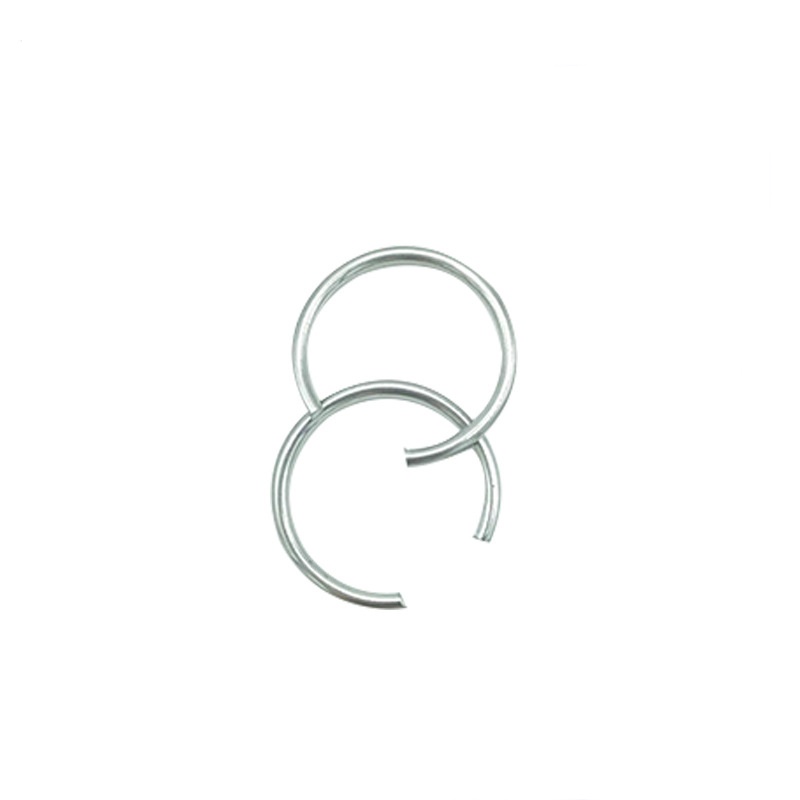

Anillos de retención internos DIN 7993

La regularidad de los anillos elásticos internos DIN 7993 se proporciona para facilitar la referencia de los técnicos de ingeniería. El punto clave es extender la vida útil del producto y reducir el costo de reemplazo.

1.Inspección visual (con lupa)

Utilice una lupa con un aumento de 10x o más para inspeccionar la superficie de los anillos elásticos internos DIN 7993. Presta especial atención a las zonas de concentración de estrés. La apariencia del cierre debe ser uniforme e impecable.

Grieta: Profundidad de grieta permitida ≤ 0,02 mm

Rayones: Los rayones severos se clasifican como no calificados.

Corrosión: Si aparece óxido rojo, indica que el anticorrosión ha fallado. El componente debe reemplazarse inmediatamente.

2.Inspección de deformación y planitud.

Torsión: Coloque los anillos elásticos internos DIN 7993 sobre una superficie plana y verifique que no haya deformaciones planas. Debe ser plano y no debe haber deformaciones visibles.

Deformación permanente: El cierre ha perdido su forma original.

Distorsión en espiral: Provocada por el uso inadecuado de herramientas durante la instalación, lo que hace que el objeto se atasque y gire alrededor de su propio eje.

3.Inspección de elasticidad y tensión.

Atenuación elástica/pérdida de tensión: Los anillos elásticos internos DIN 7993 no rebotan con fuerza después de la compresión, o se puede ver que tiemblan significativamente cuando se empujan suavemente con la mano después de instalarlos en la ranura.

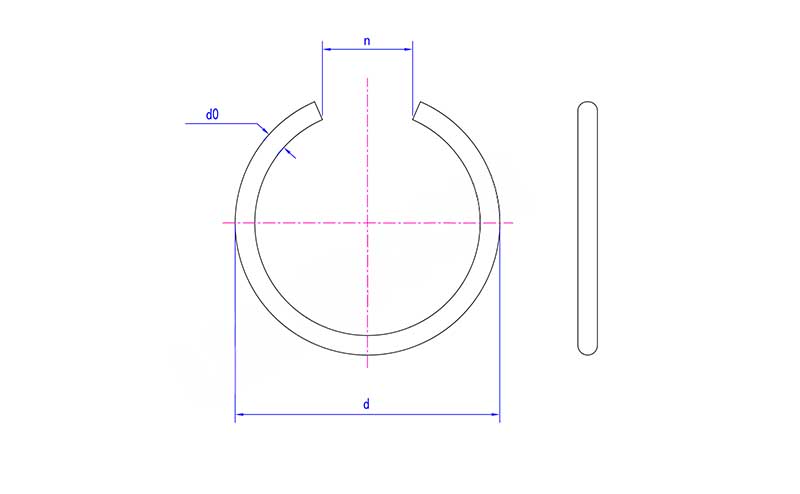

4.Inspección de dimensiones

Desviación del diámetro exterior: rango de tolerancia ±0,05 mm

Desviación del diámetro interior: diferentes rangos de especificaciones corresponden a diferentes rangos de dureza.

Abertura libre: El desplazamiento axial no debe exceder los 0,15 mm.

5.Cooperar con la inspección de ranuras.

Durante cada mantenimiento, también se deben inspeccionar las ranuras dentro de los orificios.

Desgaste/extensión de la ranura: utilice un calibre vernier para medir el diámetro de la ranura y confirmar si permanece dentro del rango de tolerancia estándar.

Daño en el borde de la ranura: Inspeccione las paredes laterales y los bordes de la ranura. Si hay rebabas, bridas, daños por aplastamiento o biselado, es necesario restaurar o reemplazar las piezas correspondientes.

Daños en el fondo de la ranura: Hay rayones, corrosión o acumulación de material en el fondo de la ranura.

Bloqueo del paso de aceite: hay residuos u objetos extraños bloqueando cerca de la ranura.

6.Compruebe el estado del componente en coordinación.

Los componentes colocados por las abrazaderas también afectarán las condiciones de fuerza de los anillos elásticos internos DIN 7993.

Desgaste de la superficie: La cara frontal del componente en contacto con el anillo de sujeción muestra un desgaste desigual, desgaste escalonado o hendiduras.

Chaflanes o esquinas redondeadas de los extremos coincidentes: si los chaflanes o las esquinas redondeadas son demasiado grandes, se reducirá el área de carga efectiva real del cierre.
