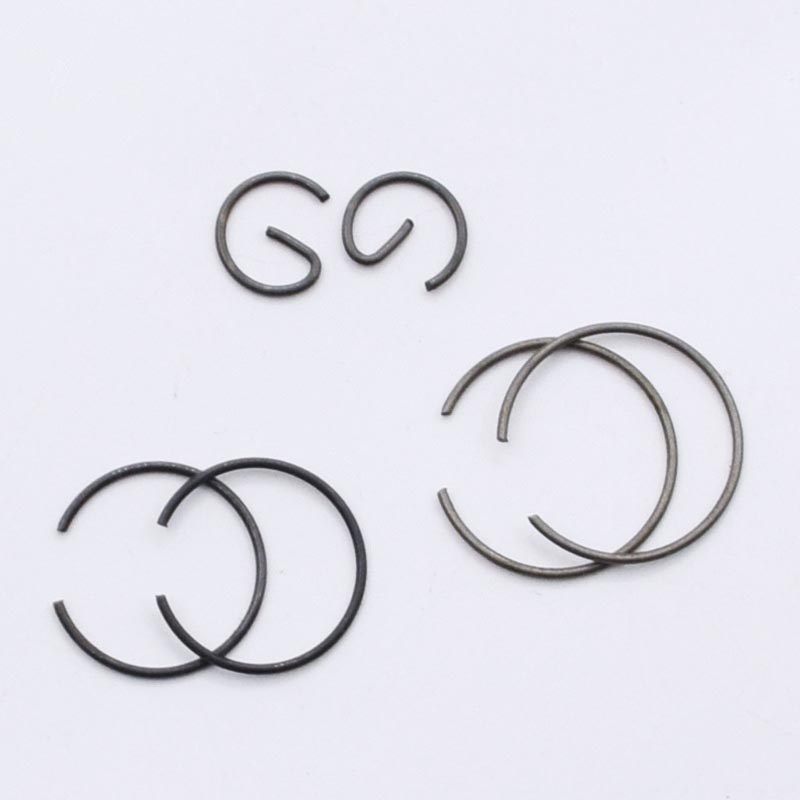

Anillos de retención de alambre redondo Circlip

La siguiente es una introducción al principio de funcionamiento de los anillos elásticos de alambre redondo Circlip.

1.Cimentación estructural

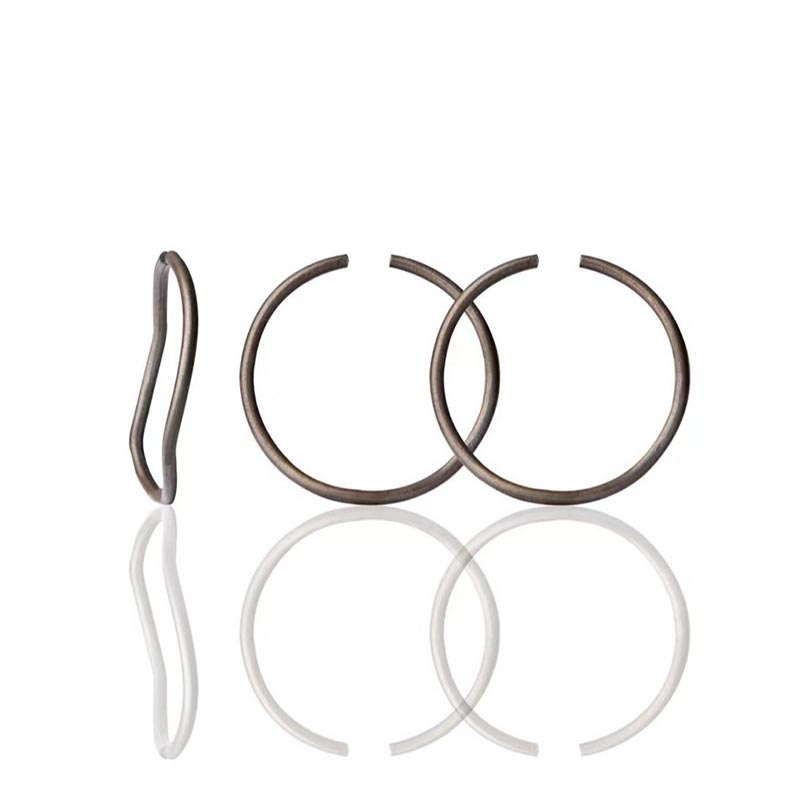

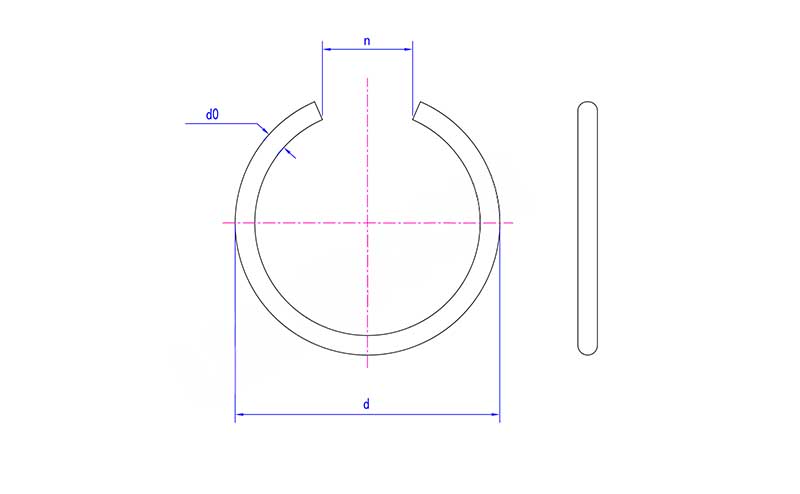

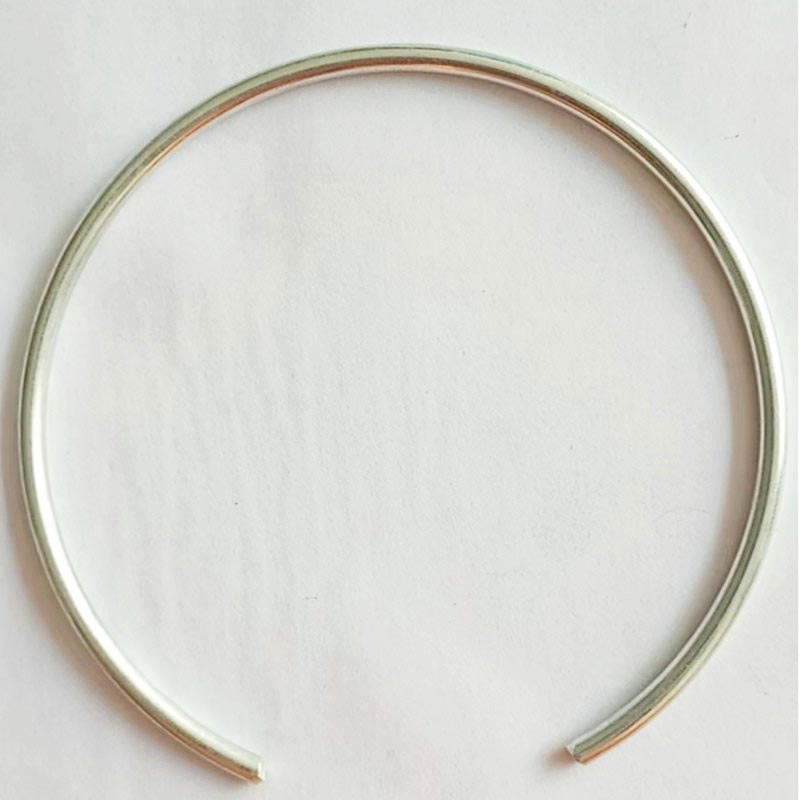

Los anillos elásticos de alambre redondo Circlip se forman enrollando un alambre de acero para resortes de sección redonda en un anillo circular con una abertura.

En estado libre, su diámetro exterior es ligeramente mayor que el diámetro del orificio de instalación objetivo. Debido a que la sección transversal es circular, todo el anillo no tiene bordes afilados y, por lo tanto, no rayará la pared del orificio ni las piezas acopladas durante la instalación o el uso.

2.Proceso de instalación

Comprimir

Utilice los alicates de mordaza para sujetar ambos extremos de la abertura y aplique fuerza para apretar los alicates. En este punto, los anillos elásticos de alambre redondo Circlip se comprimen radialmente, su diámetro exterior se vuelve más pequeño y se transforma en un anillo circular que es más pequeño que el diámetro del orificio de instalación.

Insertar en el agujero

En estado comprimido, inserte el anillo de retención como un todo en el orificio y empújelo hasta la posición de ranura circular premecanizada.

Liberar

Suelte la abrazadera de bloqueo. El anillo de retención pierde la fuerza externa y, basándose en su energía potencial elástica almacenada, se expande hacia afuera.

Dado que el diámetro exterior en estado libre es mayor que el diámetro del orificio, el anillo de retención encajará firmemente en el fondo de la ranura y no se podrá sacar del orificio.

Finalización del posicionamiento

Después de insertar el anillo de retención en la ranura, se forma una superficie escalonada anular suave dentro del orificio. La pieza a posicionar debe estar estrechamente unida a este escalón, quedando así restringida a una determinada posición axial dentro del orificio y no pudiendo deslizarse hacia afuera.

3. Desglose del principio de funcionamiento central

Estado libre: diámetro exterior > diámetro del orificio, no se puede insertar directamente en el orificio

Estado comprimido: diámetro exterior

Insertar en la ranura: mantener el estado comprimido y enviar a la posición de la ranura

Después de la liberación, estado de trabajo: El diámetro exterior se recupera > Diámetro del orificio (limitado por la pared de la ranura), la fuerza de restauración elástica se convierte en presión radial, lo que hace que los anillos elásticos de alambre redondo Circlip se adhieran estrechamente al fondo de la ranura.
